LCD_BKLT_REM（远程 LCD 背光）

LCD_BKLT_REM 指令可在用户程序中设置远程 LCD 背光参数。

操作详细信息︰

当远程 LCD 显示屏为下列屏幕时，使用在 LCD_BKLT_REM 中定义的背光设置︰

使用 LCD_REM 定义的用户定义屏幕。

默认 I/O 状态屏幕。

对于所有其他屏幕，使用的背光设置是使用远程 LCD 的菜单所定义的背光设置。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

LCD_BKLT_REM 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	启用指令。 TRUE: 执行 REM_LCD_BKLT，覆盖所有当前的背光设置。 FALSE：禁用 REM_LCD_BKLT，且远程 LCD 菜单设置生效。
Color	输入	UINT	背光颜色代码： 0：白色 1：蓝色 2：红色 3：绿色 4-65535：保留
Mode	输入	UINT	0：永久关闭 1：永久开启 2：闪存（1 秒间隔） 3-65535：保留
LCD_BKLT_REM	输出	BOOL	TRUE: 成功执行了指令。 FALSE：在执行指令时发生错误。
Sts	输出	UINT	远程 LCD 操作的状态。 LCD_BKLT_REM 状态代码： 0：Enable 输入为 False。 1：成功。 2：未检测到远程 LCD。出现以下情况时可能会发生：未将远程 LCD 物理连接到控制器或配线错误。串行端口设置不符合远程 LCD 要求。 3：连接错误。当存在内部状态机错误时可能会出现此错误，如控制器固件版本和 RLCD 固件版本之间不兼容。 4：颜色代码无效。 5：模式无效。 6-65535：已保留。

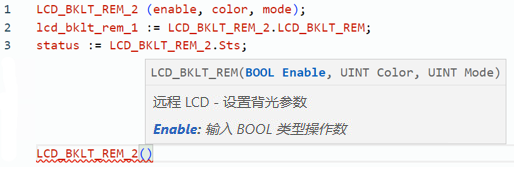

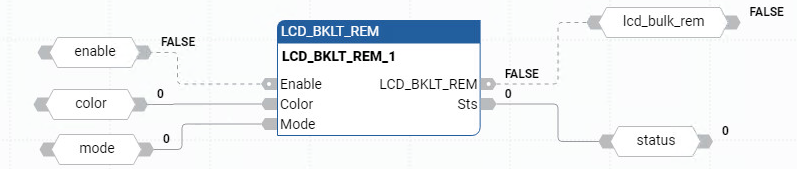

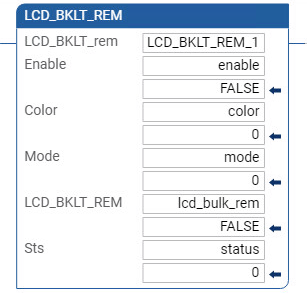

LCD_BKLT_REM 示例
