LCD

LCD 指令可在可选 LCD 屏幕上显示字符串或数字。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于

Micro810

控制器。

LCD 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	启用指令。 TRUE: LCD 切换至用户定义的屏幕（字符串显示在 LCD 屏幕上），而不是 I/O 状态屏幕。 FALSE：LCD 显示 I/O 状态屏幕的内容。
Line1	输入	STRING	显示在 LCD 第 1 行的字符串。
Line2	输入	STRING	显示在 LCD 第 2 行的字符串。
Line3	输入	STRING	显示在 LCD 第 3 行的字符串。
Line4	输入	STRING	显示在 LCD 第 4 行的字符串。
LCD	输出	BOOL	TRUE: 功能已启用。

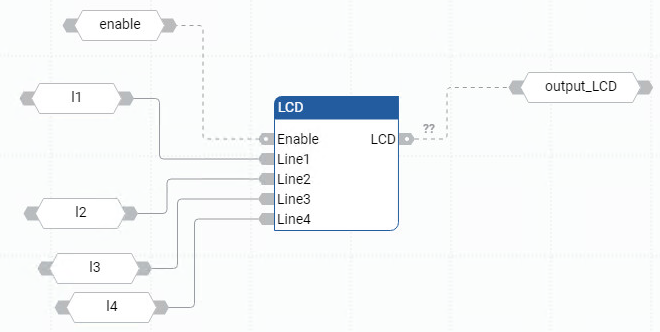

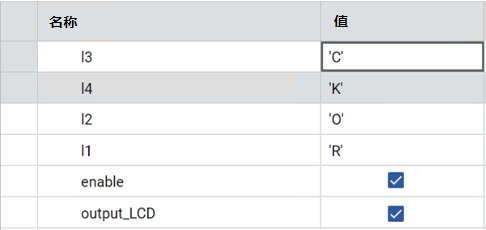

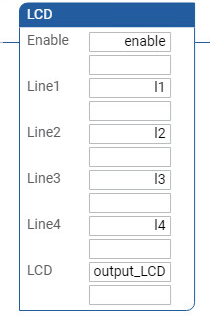

LCD 示例

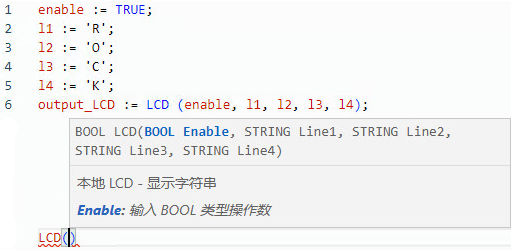

(* ST Equivalence: *)

TESTOUTPUT := LCD(LCDENABLE, LINE1, LINE2, LINE3, LINE4) ;
