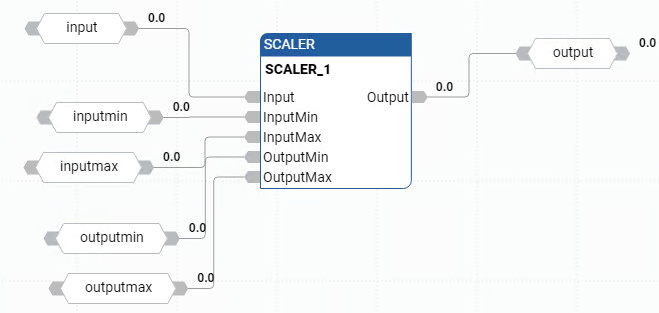

SCALER（刻度盘）

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

SCALER 参数
参数	参数类型	数据类型	描述
EN	输入	BOOL	启用指令块。 TRUE: 执行调整方程 FALSE：没有调整方程仅适用于梯形图程序。
Input	输入	REAL	输入信号。输入不受 InputMin 和 InputMax 限制。要限制输入，需要在将其输入到 SCALER 指令之前使用 LIM 指令来调整输入。
InputMin	输入	REAL	确定斜率和偏移值。
InputMax	输入	REAL	确定斜率和偏移值。
OutputMin	输入	REAL	确定斜率和偏移值。
OutputMax	输入	REAL	确定斜率和偏移值。
Output	输出	REAL	已缩放输出。输出未被钳制在 OutputMin 和 OutputMax 之间。
ENO	输出	BOOL	启用“输出”。仅适用于梯形图程序。

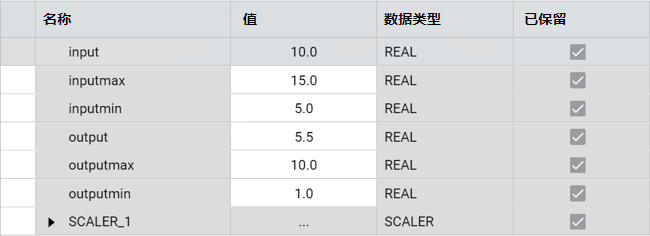

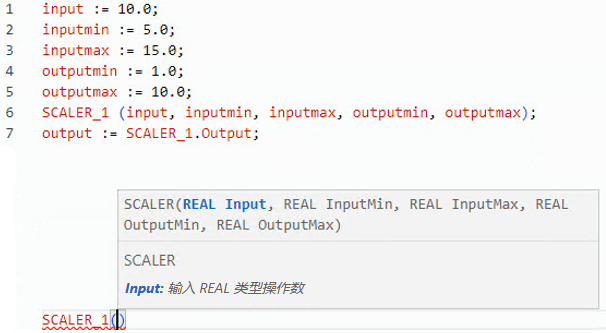

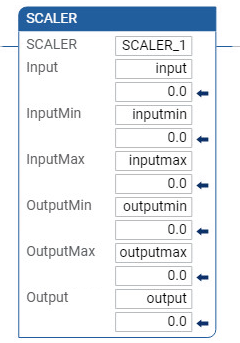

SCALER 示例

(* ST equivalence: SCALER1 is an instance of SCALER block *)

SCALER1(Signal_In, 4.0, 20.0 , 0.0 , 150.0 ) ;

Out_Temp := SCALER1.Output ;
