PWM（脉宽调制）

PWM 指令用于打开或关闭已配置的 PWM 通道的 PWM 输出。
该指令块与 L20E 控制器配合使用，并使用嵌入式输出通道 6 支持 PWM 单通道。
支持的语言︰功能块图、梯形图和结构化文本。
该指令适用于 L20E 控制器。

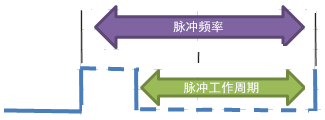

PWM
PWM
PWM
PWM
PWM 参数
参数
参数类型
数据类型
描述
Enable
输入
BOOL
启用指令块。该级别为指令块触发。
  • TRUE: 更新 Sts。根据“打开”输入参数和有效配置，PWM 为活动或不活动。
  • FALSE：仅更新 Sts。PWM 状态（活动或不活动）未受影响。
On
输入
BOOL
打开/活动或关闭/不活动 PWM 输出。
  • TRUE: 根据最新有效配置，PWM 输出为活动或继续为活动。当 PWM 为活动时，输出 LED 亮起，即使工作周期设置为 0%。
  • FALSE：仅当配置也有效时 PWM 输出为不活动。
Freq
输入
UDINT
脉冲频率。
  • 1-100,000 Hz
DutyCycle
输入
UINT
脉冲工作周期。
  • 0-1,000 (0% - 100%)
ChType
输入
UINT
通道类型。
  • 0：嵌入式
  • 1：插件
  • 2：扩展
ChSlot
输入
UINT
通道插槽。
  • 0：嵌入式
ChNum
输入
UINT
通道编号。
  • 0：PWM CH0
ENO
输出
BOOL
启用“输出”。
仅适用于梯形图程序。
Sts
输出
UINT
PWM 状态代码：
  • 00：未启用功能块（无操作）。
  • 01：PWM 配置成功
  • 02：工作周期无效
  • 03：频率无效
  • 04：通道类型无效
  • 05：通道插槽无效
  • 06：通道编号无效
  • 07：目录无效。所使用的目录不支持 PWM 功能

PWM 示例

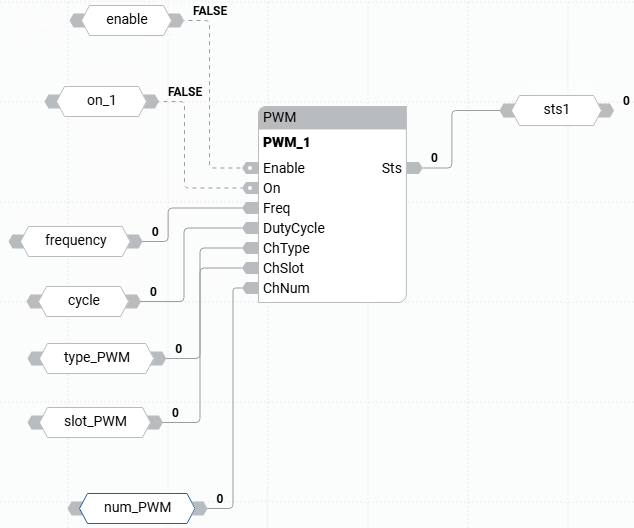

PWM 功能块图示例
PWM 功能块图示例

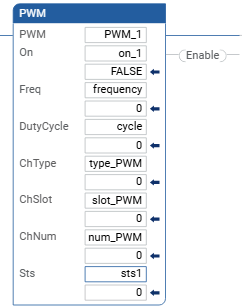

PWM 梯形图示例
PWM 梯形图示例

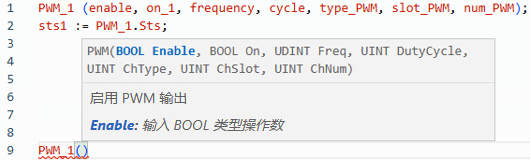

PWM 结构化文本示例
PWM 结构化文本示例
