测试程序并运行高速计数器
在将 HSC 程序下载到控制器后，请测试该程序，然后运行高速计数器。
测试程序并运行高速计数器
- 连接到Micro800控制器。
- 在“项目组织管理器”中，展开“程序”。
- 展开您的 HSC 程序，然后双击“局部变量”。您可以查看以下两个 HSC 输出的值：STS (MyStatus) 和 HSCSTS (MyInfo)。
- 执行以下操作之一，打开全局变量网格：
- 在“项目组织管理器”中双击“全局变量”。
- 在“项目组织管理器”中，选择“全局变量”，然后选择Enter键。
- 在_IO_EM_DI_05行中，选中“锁定”和“值”复选框，以强制将输入设为“开启”位置。
- 要查看结果，请执行以下操作之一，以打开局部变量网格：
- 在“项目组织管理器”中，展开 HSC 程序，然后双击“局部变量”。
- 在“项目组织管理器”中，展开 HSC 程序，选择“局部变量”，然后选择Enter键。
- 展开MyAppData和MyInfo。
- 打开编码器，以查看计数器的向上/向下计数。例如，如果编码器已连接到电机轴，则开启电机以触发 HSC 计数。
- 验证 MyStatus 变量的“值”是否为 1，这表示 HSC 正在运行。
- 查看 MyInfo.Accumulator 中的计数器值。
在本例中，一旦 MyInfo.Accumulator 达到高预设值 40，则输出 0 将开启，并且 HPReached 标记将开启。如果 MyInfo.Accumulator 达到低预设值 -40，则输出 1 将开启，并且 LPReached 标志开启。

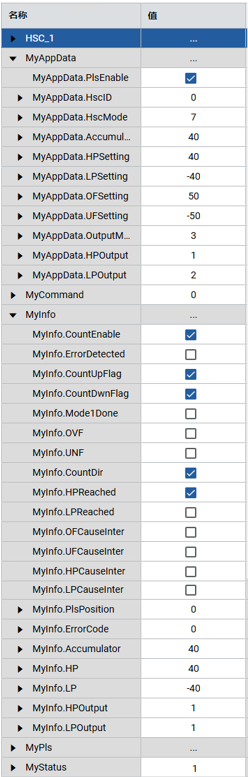

HSC 程序结果
