STACKINT（堆栈整数）

STACKINT 指令管理整数值的堆栈。

操作详细信息︰

STACKINT 包括 PUSH 和 POP 命令的上升沿检测。堆栈的最大大小为 128。OFLO 值仅在重置之后有效（R1 至少有一次设置为 TRUE，然后再设置回 FALSE）。

应用程序定义的堆栈大小 (N) 不能小于 1 或大于 128。

如果 N < 1，STACKINT 假设大小为 1。

如果 N > 128，STACKINT 假设大小为 128。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

STACKINT 参数
参数	参数类型	数据类型	描述
PUSH	输入	BOOL	TRUE: 在 PUSH 命令上检测到上升沿。将 IN 值添加在堆栈的顶部。 FALSE：在 PUSH 命令上未检测到上升沿。
POP	输入	BOOL	TRUE: 在 POP 命令上检测到上升沿。删除上一个被推送到堆栈顶部的值。 FALSE：在 POP 命令上未检测到上升沿。
R1	输入	BOOL	TRUE: 将堆栈复位至其空状态。 FALSE：不复位。
IN	输入	DINT	推送的值。
N	输入	DINT	应用程序定义的堆栈大小。堆栈的最大大小为 128
EMPTY	输出	BOOL	TRUE: 堆栈为空。 FALSE：堆栈包含值。
OFLO	输出	BOOL	TRUE: 上溢，堆栈已满，且至少有一次将 R1 设置为 TRUE，然后再设置回 FALSE。 FALSE：堆栈大小为 128 或更小。无上溢。
OUT	输出	DINT	堆栈顶部的值。当 OFLO 为 TRUE 时，OUT 等于 0。

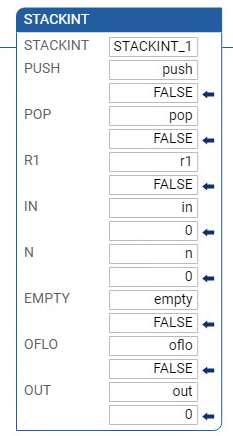

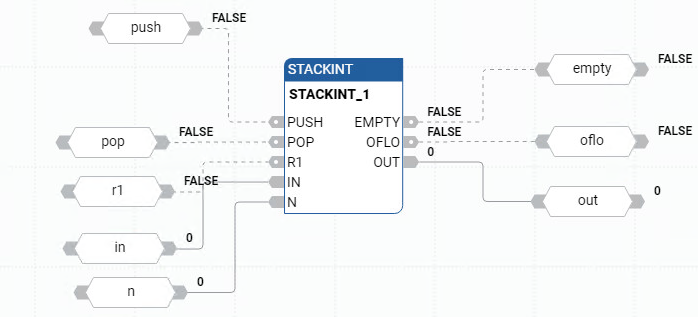

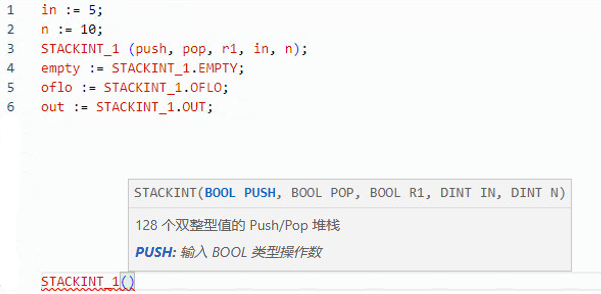

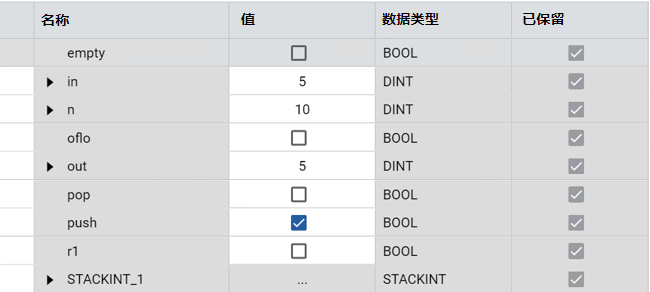

STACKINT 示例

(* ST Equivalence: STACKINT1 is an instance of a STACKINT block *)

STACKINT1(err_detect, acknowledge, manual_mode, err_code, max_err);

appli_alarm := auto_mode AND NOT(STACKINT1.EMPTY);

err_alarm := STACKINT1.OFLO;

last_error := STACKINT1.OUT;
