SHR（向右移动）

SHR 指令将整数的 32 位右移，并复制最左侧位（有效位）以填充空位。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

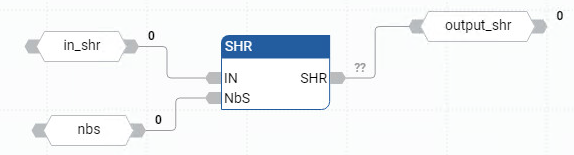

SHR

SHR 参数
参数	参数类型	数据类型	描述
EN	输入	BOOL	设置为 True 时，将启用指令。 TRUE: 执行当前计算。 FALSE：不执行比较。适用于梯形图程序。
IN	输入	DINT	任何整数值。
NbS	输入	DINT	1 位移动的数量（位于集合 [1..31] 内）。
SHR	输出	DINT	右移动的值。如果 NbR <= 0，则无效。如果值为 0，则替换最高有效位。
ENO	输出	BOOL	启用输出。适用于梯形图程序。

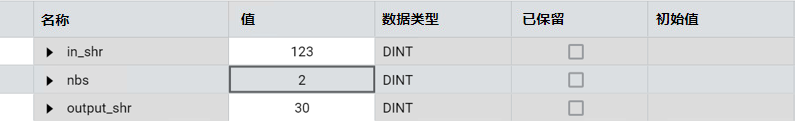

SHR 示例

(* ST Equivalence: *)
result := SHR (register,1);
(* register = 2#1100_1101_0011_0101 *)
(* result = 2#0110_0110_1001_1010 *)
