SHL（向左移动）

对于 32 位整数，SHL 指令将整数向左移动，并在最低有效位中置 0。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

SHL

SHL 参数
参数	参数类型	数据类型	描述
EN	输入	BOOL	设置为 True 时，将启用指令。 TRUE: 执行当前计算。 FALSE：不执行比较。适用于梯形图程序。
IN	输入	DINT	任何整数值。
NbS	输入	DINT	1 位移动的数量（位于集合 [1..31] 内）。
SHL	输出	DINT	左移动的值。如果 NbR <= 0，则无效。如果值为 0，则替换最低有效位。
ENO	输出	BOOL	启用输出。适用于梯形图程序。

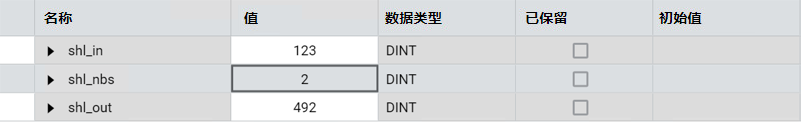

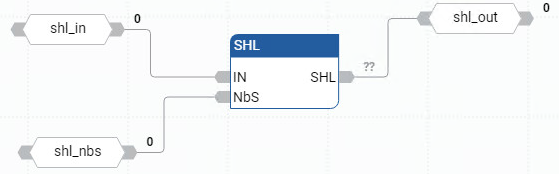

SHL 示例

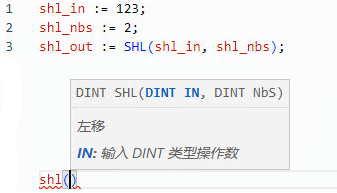

(* ST Equivalence: *)
result := SHL (register,1);
(* register = 2#0100_1101_0011_0101 *)
(* result = 2#1001_1010_0110_1010 *)
