ROL（向左旋转）

ROL 指令将 DINT 类型输入以圆形向左旋转 NbR 位，并用旋转的位填充右侧的位。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

ROL

ROL 参数
参数	参数类型	数据类型	描述
EN	输入	BOOL	设置为 True 时，将启用指令。 TRUE: 执行当前计算。 FALSE：不执行比较。适用于梯形图程序。
IN	输入	DINT	整数值。
NbR	输入	DINT	1 位旋转的数量（位于集合 [1..31] 内）。
ROL	输出	DINT	左旋转的值。当 NbR <= 0 时，不发生任何更改。
ENO	输出	BOOL	启用输出。适用于梯形图程序。

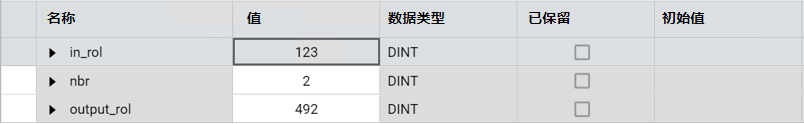

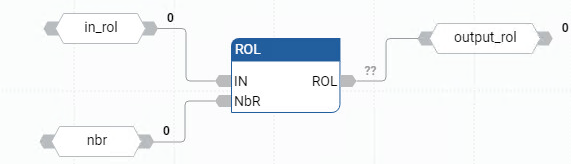

ROL 示例

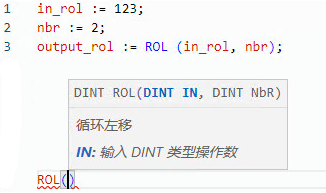

(* ST Equivalence: *)
result := ROL (register, 1);
(* register = 2#0100_1101_0011_0101*)
(* result = 2#1001_1010_0110_1010*)
