BSR（向右移动位）

BSR 指令将数组元素中的位向右移动。

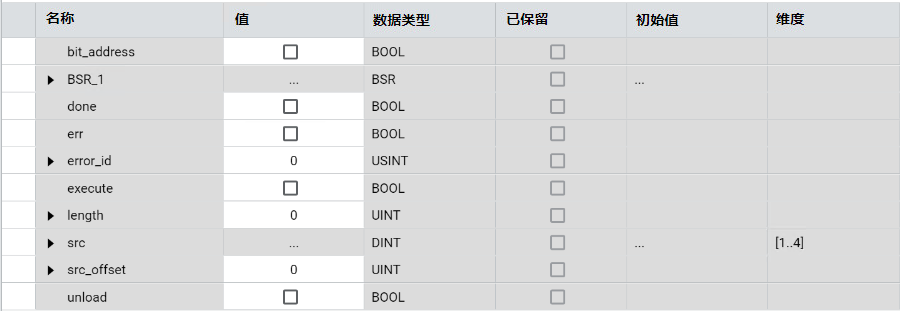

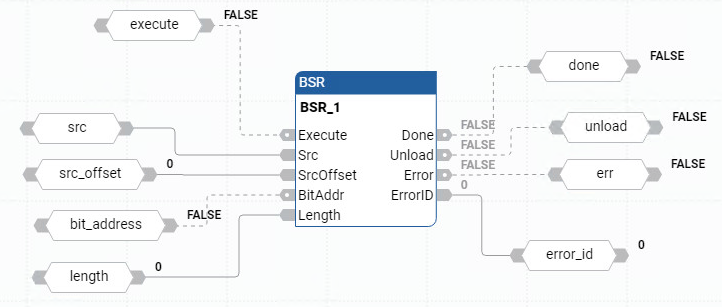

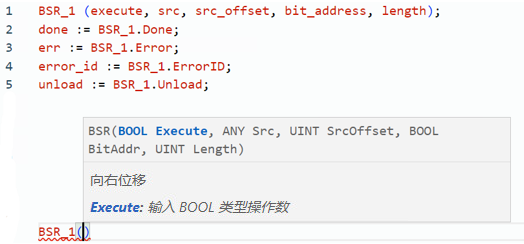

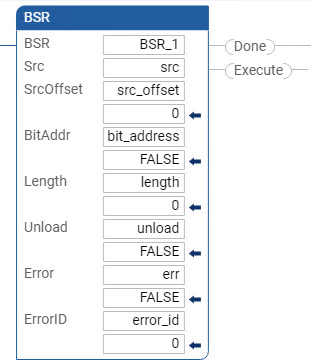

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

操作详细信息︰

BSR 指令是 false-true 梯级转换时的即时进程，并同步更新输出。当 Execution 为 TRUE 时，将最右侧位（元素的第 0 位，通过 Src + SrcOffset 寻址）复制到 Unload 位，并且数组或非数组中的所有位向右移一位。考虑 Length 和 16 位边界，BOOL 数据类型除外。然后，外部位移动到第一个元素的 0 位 (Src + SrcOffset)。

对于环绕操作，将 BitAddr 的位置设置为最后一个位或 Unload 位。BSL 指令的一种可能使用情况是通过容器生产线跟踪容器（其中每个位表示一个容器）。

BSR 参数
参数	参数类型	数据类型	描述
Execute	输入	BOOL	启用指令。 TRUE: 检测到上升沿，将位向右移动一个位置。 FALSE：未检测到上升沿，不启用 BSR 操作。
Scr	输入	ANY_ELEMENTARY	要移动的 Src（位）的地址。支持的数据类型：BOOL、DWORD、INT、UINT、WORD、DINT 和 UDINT。数组：将 Scr 设置为基于变量的地址，如 Source1、Source1[0] 或 Source1[1]。非数组：将 Scr 设置为变量地址，如 Source1。
SrcOffset	输入	UINT	如果 SrcOffset 为 0，则从第一个元素开始。数组：将 SrcOffset 设置为 0。如果设置为 Source1[0] 或 Source1[1]，则会发生错误“源偏移超出数组大小”。非数组：将 SrcOffset 设置为 0，否则会发生错误“源偏移超出数组大小”
BitAddr	输入	BOOL	移动到 Src 中的位的位置。
Length	输入	UINT	Length 包含 Src 中要移动的位的数量。支持在数组元素之间移动。对于 BOOL 数据类型，为数组中要移动的布尔值的数量。对于 16 位和 32 位数据类型，将以 16 的倍数（如 16、32 和 64）移动位。如果 Length 不是 16 的偶倍数，则移动的位的数量将发送到下一个 16 位边界。 Length 基于数据类型的大小。如果 Length 超出范围，会发生错误“源偏移超出数组大小”。Length 值为： BOOL：1 16 位字：1-16 32 位字：1-32 64 位字：1-64
Unload	输出	BOOL	位从 Src 地址移出。
Error	输出	BOOL	当发生故障时，Error 设置为 True。
ErrorID	输出	USINT	当发生故障时，ErrorID 包含错误代码。
Done	输出	BOOL	为 TRUE 时，操作成功完成。为 FALSE 时，操作遇到错误条件。

BSR 错误代码
错误代码	错误描述
01	不支持维度。
02	不支持数据类型。
03	位长度超出 2048。
04	源偏移超出数组大小。
05	位长度超出数组大小。
07	参数无效。
