TDF（时间差）
TDF 指令计算 TimeA 和 TimeB 之间的时间差。
支持的语言︰功能块图、梯形图和结构化文本。
该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。
TDF
参数 | 参数类型 | 数据类型 | 描述 |
|---|---|---|---|
EN | 输入 | BOOL | 启用指令。
适用于梯形图程序。 |
TimeA | 输入 | TIME | 时间差计算的开始时间。 |
TimeB | 输入 | TIME | 时间差计算的结束时间。 |
ENO | 输出 | BOOL | 启用“输出”。 适用于梯形图程序。 |
TDF | 输出 | TIME | 两个时间输入的时间差。 TDF 为名称或 PIN ID。 |
TDF 示例

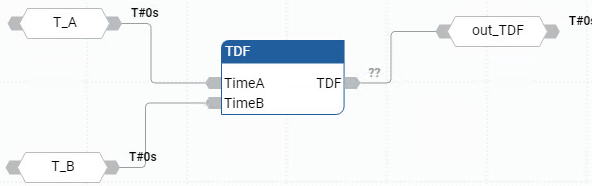

TDF 功能块图示例
TDF 梯形图示例

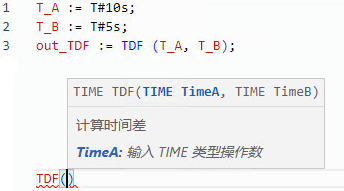

TDF 结构化文本示例
(* ST Equivalence: *) TESTTIMEDIFF := TDF(TESTTIME1, TESTTIME2) ;

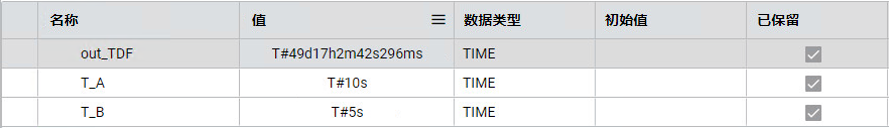

结果
