RTC_SET（设置实时时钟）

RTC_SET 指令将 RTC（实时时钟）数据设置为 RTC 模块信息。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

RTC_SET 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	启用指令块。 TRUE: 使用输入的 RTC 信息执行 RTC_SET。在更新 RTC 时通常仅为 1 次程序扫描执行。 FALSE：不执行 RTC_SET。设置为 FALSE 以正常操作 RTC。
RTCEnable	输入	BOOL	TRUE: 启用 RTC 及指定的 RTC 数据。 FALSE：禁用 RTC。
RTCData	输入	RTC	RTC 数据信息：`yy/mm/dd, hh/mm/ss, week`（如 RTC 数据类型中所定义）。当 RTCEnable = 0 时会忽略 RTCData。
RTCPresent	输出	BOOL	TRUE: 已使用“自由运行”时钟，或已插入 RTC 硬件。 FALSE：未使用“自由运行”时钟，或未插入 RTC 硬件。
RTCEnabled	输出	BOOL	TRUE: 已使用“自由运行”时钟，或已启用 RTC 硬件（计时）。 FALSE：未使用“自由运行”时钟，或已禁用 RTC 硬件（不计时）。
RTCBatLow	输出	BOOL	TRUE: RTC 电池电量不足。 FALSE：RTC 电池电量不低。
Sts	输出	USINT	读取操作状态。 RTC_Set 状态 (Sts) 值： 0x00：未启用功能块（无操作）。 0x01：RTC 设置操作成功。 0x02：RTC 设置操作失败。

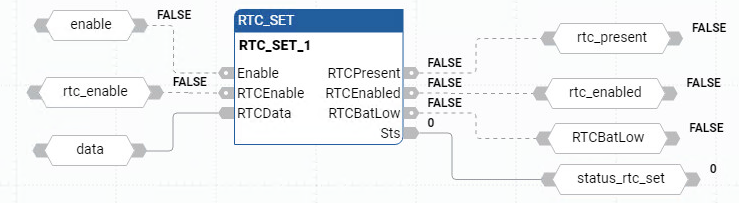

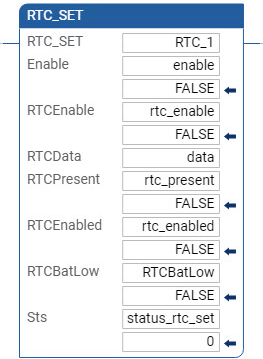

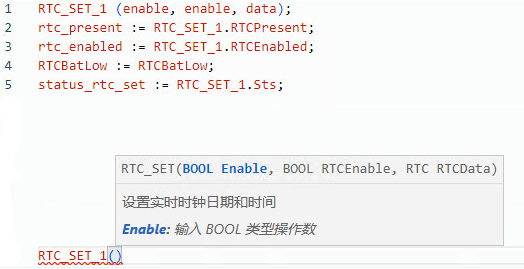

RTC_SET 示例
