RTC_READ（读取实时时钟）

RTC_READ 指令读取实时时钟 (Real-time Clock, RTC) 模块信息。

操作详细信息︰

采用嵌入式 RTC 的 Micro810 或 L20E 控制器：

RTCBatLow 始终设置为零 (0)。

RTCEnabled 始终设置为一 (1)。

如果由于失去电源而使嵌入式 RTC 丢失其电荷/内存:

RTCData 设置为 2000/1/1/0/0/0。

RTCEnabled 设置为一 (1)。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

RTC_READ

RTC_READ 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	启用指令块。 TRUE: 执行 RTC 信息读取。 FALSE：不进行读取操作，并且 RTC 输出数据无效。
RTCData	输出	RTC	RTC 数据信息：`yy/mm/dd, hh/mm/ss, week`。使用 RTC 数据类型定义 RTCData 输出。
RTCPresent	输出	BOOL	TRUE: 已使用“自由运行”时钟，或已插入 RTC 硬件。 FALSE：未使用“自由运行”时钟，或未插入 RTC 硬件。
RTCEnabled	输出	BOOL	TRUE: 已使用“自由运行”时钟，或已启用 RTC 硬件（计时）。 FALSE：未使用“自由运行”时钟，已禁用 RTC 硬件（不计时）。
RTCBatLow	输出	BOOL	TRUE: RTC 电池电量不足。 FALSE：RTC 电池电量不低。
ENO	输出	BOOL	启用“输出”。仅适用于梯形图程序。

RTC 数据类型
参数	参数类型	描述
Year	UINT	RTC 的年设置。16 位值，有效范围为 2000 年（1 月 01 日 00:00:00）到 2098 年（12 月 31 日 23:59:59）。
Month	UINT	RTC 的月设置。
Day	UINT	RTC 的日设置。
Hour	UINT	RTC 的小时设置。
Minute	UINT	RTC 的分钟设置。
Second	UINT	RTC 的秒钟设置。
DayOfWeek	UINT	RTC 的星期设置。RTC_SET 将忽略此参数。

RTC_READ 示例

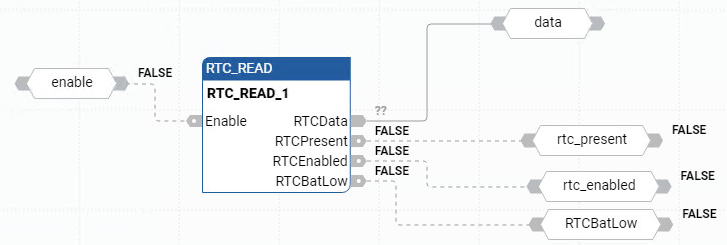

RTC_READ 功能块图示例

RTC_READ 梯形图示例

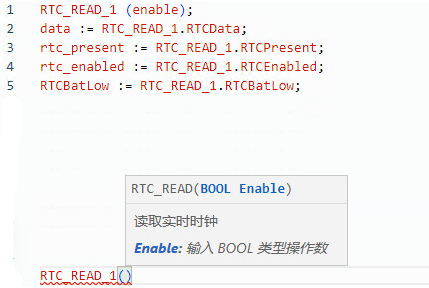

RTC_READ 结构化文本示例
