DOY（检查实时时钟的年份）

如果实时时钟 (Real-time Clock, RTC) 的值位于“年时间”设置范围内，DOY 指令将开启输出。

操作详细信息︰

如果 RTC 不存在，则输出始终为关闭。

在“DOYDATA 数据类型”表中指定的有效范围内配置 Time 输入参数。在以下情况下，无效的值会导致控制器出现故障：TimeX.Enable 设置为 TRUE 且 RTC 存在并已启用。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

DOY 参数
参数	参数类型	数据类型	描述
EN	输入	BOOL	启用指令。 TRUE: 执行操作。 FALSE：不执行操作。
TimeA	输入	DOYDATA	通道 A 的年时间设置。 DOYDATA 数据类型用于配置 TimeA。
TimeB	输入	DOYDATA	通道 B 的年时间设置。 DOYDATA 数据类型用于配置 TimeB。
TimeC	输入	DOYDATA	通道 C 的年时间设置。 DOYDATA 数据类型用于配置 TimeC。
TimeD	输入	DOYDATA	通道 D 的年时间设置。 DOYDATA 数据类型用于配置 TimeD。
DOY	输出	BOOL	如果为 TRUE，则实时时钟的值在四个通道任意之一的“年时间”设置范围内。

DOYDATA 数据类型

下表描述了 DOYDATA 数据类型。

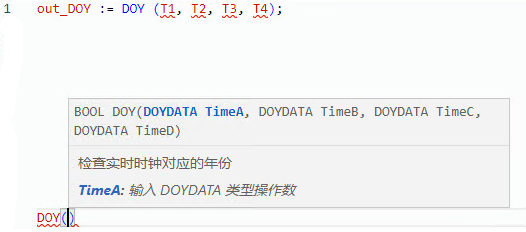

(* ST Equivalence: *)

TESTOUTPUT := DOY(TIMEA1, TIMEB1, TIMEC1, TIMED1) ;
