插入返回元素 (RET)
返回是表示梯形图 (Ladder Diagram, LD) 程序的条件性结束的输出。不能将连接放置在返回元素的右侧。
- 当左侧连接线的布尔状态为“真”时，梯形图结束，而不会执行位于梯形图的下几条线上的指令。
- 当 LD 图为函数时，其名称与用于设置返回值（返回到调用图）的输出线圈关联。

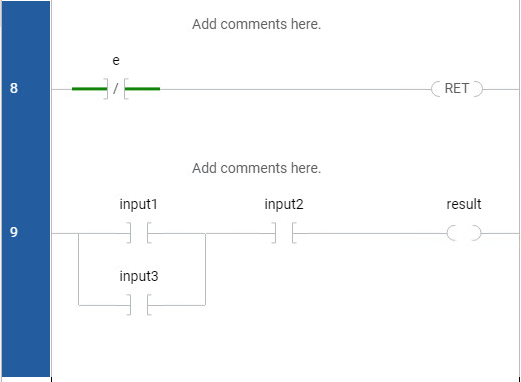

返回示例
插入返回 (RET)
- 在“工具箱”中执行以下操作之一，以找到所需的返回元素：
- 在“搜索”中，输入RET。
- 在“工具箱”中，从类别列表中选择“通用”，然后找到RET。
- 将该 RET 拖至有效位置。
指示有效的放置位置。
