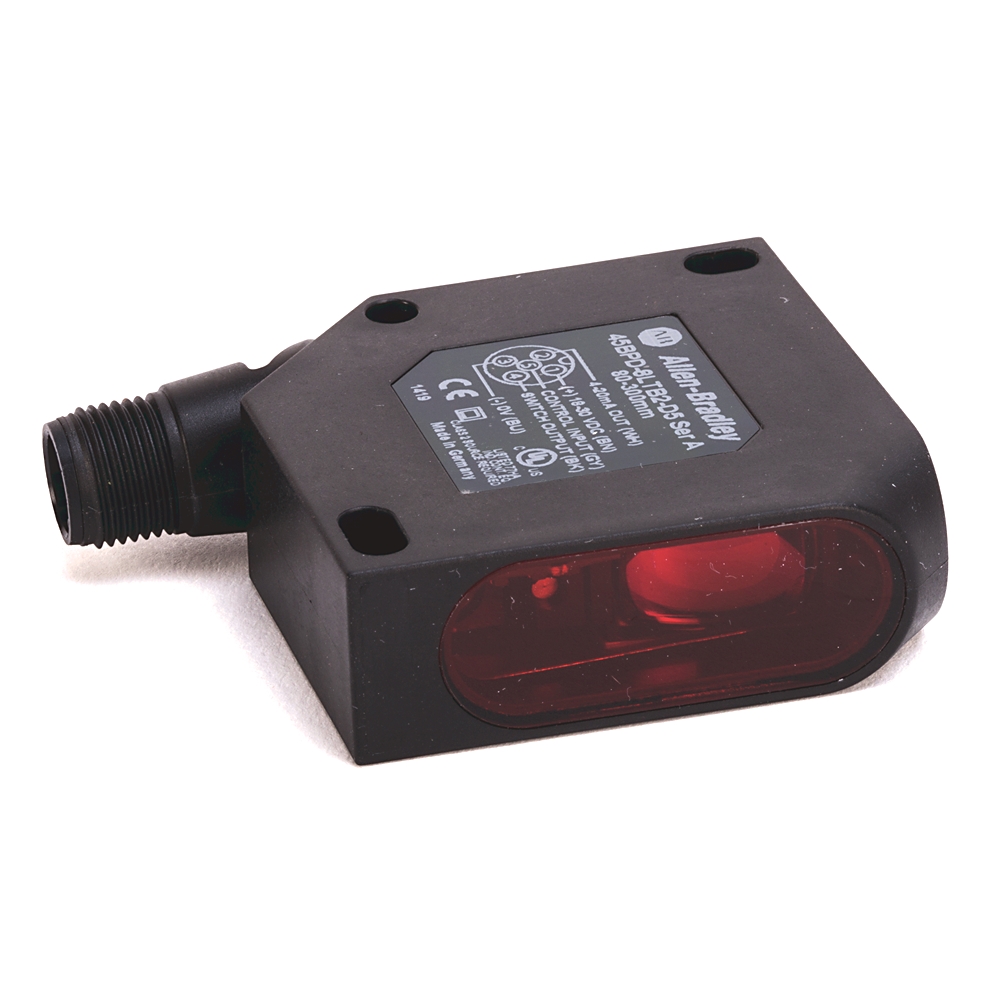

45BPD-8LTB1-D5

模拟量和离散激光传感器

Serial #:
此产品尚未验证,请{}确认真实性 注册您的产品
生命周期状态: 活跃
Description
45BPD 激光传感器,带模拟量输出和离散量输出 − 最大检测距离100mm (3.93″),直流微型(M12)
  • 加入物料清单(BOM)
  • Repair services
  • 寻找支持
45BPD-8LTB1-D5

模拟量和离散激光传感器

Serial #:
此产品尚未验证,请{}确认真实性 注册您的产品
  • alt text
alt text
Chevron LeftChevron Left
alt text
Chevron LeftChevron Left
Allen-Bradley logo
生命周期状态: 活跃
Description
45BPD 激光传感器,带模拟量输出和离散量输出 − 最大检测距离100mm (3.93″),直流微型(M12)
  • 加入物料清单(BOM)
  • Repair services
  • 寻找支持
寻找最近经销商
请联系您在{0}的经销商
更改位置
PhonePhone
寻找合作伙伴
寻找最近经销商
请联系您在{0}的经销商
更改位置
PhonePhone
寻找合作伙伴
概述
电气与连接
General Features
Electrical & Connectivity
功率和电气特性
物理特性
机械
结构
Compliance & Environment
标准与保护
图纸
文档
配件
技术说明
唯一产品序列号
45BPD-8LTB1-D5
通用产品代码(UPC)
662074555864
预计交期
47 天
标准保修期

1年 查看详情

原产国
德国
光源
激光
感应模式
激光测量
标准
CE认证、CE、CULUS、UL
灵敏度调节
示教按钮
传感器的波长
650nm
光源
激光
分辨率
<0.1%量程
响应时间
速度模式:0.4ms(适用于同步切换激光和目标)
工作电压/模式
DC - 可选择亮通或暗通
感应光束
可见红色Class 1激光,650nm
感应范围
30mm
控制输入
激光禁用、示教锁定、自由运行
测量范围
70mm和220mm(2.75″和8.66″)
温度漂移
<0.02%/°C
激光防护等级
Class 1
灵敏度调节
不可调节
电压类型
DC
电气连接类型
M12 连接器
电流消耗
≤40mA @ 24V DC
电路保护
短路、过载、假脉冲、瞬态噪声、反极性保护
线性
<0.25%量程
输出类型
离散量:PNP(常开/常闭),模拟量:电流4~20mA
输出配置
模拟量4~20mA和1个离散量
输出额定值
离散输出最大100mA,模拟量输出最大阻抗500Ω
适用于安全功能
No
额定DC控制电源电压
18V
机械
传感器长度
50mm
传感器高度
50mm
光斑大小
30/100mm型号:1.5×3mm/1.5×3.25mm (0.06×0.12″/0.06×0.13″),80/300mm型号:1.5×3.5mm/2.0×4.5mm (0.06×0.14″/0.08×0.18″)
冲击
30G (1.06 oz),11ms,符合或优于60947-5-2
宽度传感器
17mm
工作环境
IP67
振动
10~55Hz,1.5mm (0.06″) 振幅,3个平面,符合或优于IEC 60947-5-2
结构
外壳材料
Plastic-ABS
连接类型
5针直流微型,270°可旋转
镜头材质
PMMA
工作温度
−10°C
图纸
3D STEP 模型 (STP) 下载 (ZIP)
产品图纸 图纸 (DWG)
图纸
3D STEP 模型 (STP) 下载 (ZIP)
产品图纸 图纸 (DWG)
