首选

42grc-9200-qd

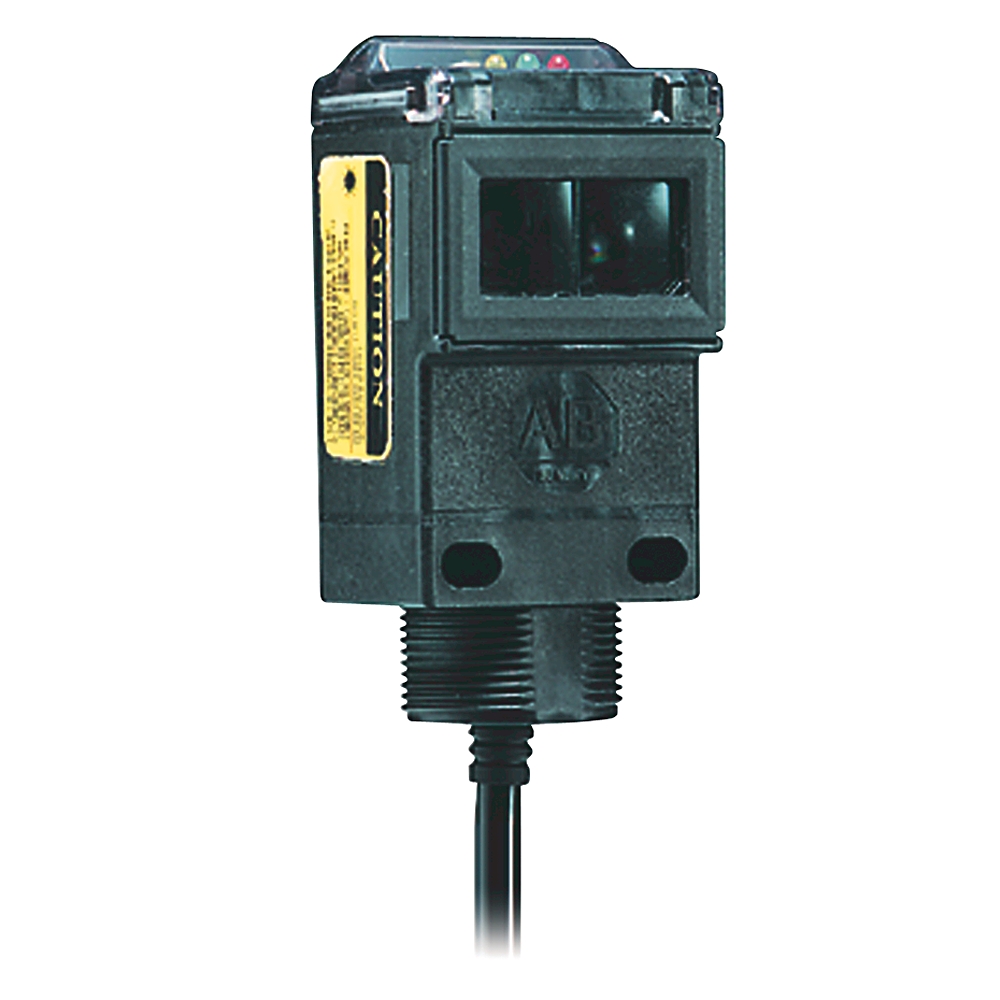

Series 9000 ClearSight 光学传感器

Name: Series 9000 ClearSight Photo Sensor
Brand: Rockwell Automation
SKU: 42grc-9200-qd

Serial #:

生命周期状态: 活跃

Description

PHOTOSWITCH 光电传感器，ClearSight 9000，标准，10-40V DC，既有灌入型（NPN）也有拉出型（PNP），4 针直流微型 QD

唯一产品序列号	42grc-9200-qd
通用产品代码（UPC）	662468621076
预计交期	5 天
原产国	多米尼加共和国

子品牌	Series 9000

防护等级（NEMA）	13
防护等级 (IP)	IP67
宽度传感器	41.91mm
传感器高度	74.93mm
传感器长度	40mm
最大切换距离	1200mm
设置步骤	手动调节
感应模式	明/暗切换
感应距离	50mm
防护等级列表（NEMA）	3、4X、6P、12、13
感应模式类型	透明物体
防护等级 (IP) 列表	IP69K、IP67
振动	10…55Hz，1mm振幅，符合或优于IEC 60947-5-2
冲击	30G，脉冲持续时间1ms，符合或优于IEC 60947-5-2
工作环境	IP69K，IP67（1200psi），NEMA 3、4X、6P、12、13，ECOLAB认证

带时间功能	No
带反射器	No
传感器的波长	660nm
响应时间	2ms
电压类型	DC
开关输出类型	PNP/NPN
电气连接类型	M12 连接器
光类型	其他
最大电流消耗	30mA
传感器类型	标准开/关
镜头材质	丙烯酸
负载电流	250mA @ 30V DC
光源	可见红光
Connection类型	4 针直流微型（M12）QD
工作电压/模式	DC - NPN 和 PNP
保护类型	短路、极性反转、假脉冲、过载
LED状态	黄色亮起：电源已开启
适用于安全功能	No
故障前通知	No

材料外壳	塑料
结构类型外壳	特殊结构
外壳材料	Valox®
光表面材料	塑料

工作温度	−34°C
相对湿度	5%至95%
环境光抗扰性	白炽灯5000勒克斯

图纸
3D STEP 模型 (STP)	下载 (ZIP)
尺寸图（PDF）	下载 (PDF)
产品图纸	图纸 (DXF)
产品图纸	图纸 (DWG)

图纸
3D STEP 模型 (STP) 下载 (ZIP)
尺寸图（PDF）下载 (PDF)
产品图纸图纸 (DXF)
产品图纸图纸 (DWG)

基本信息	出版
产品简介	--

寻找更多文档？

在技术文档中心查找此产品的技术文档，或搜索我们的文献资料库。

搜索文献资料库

每页项目:

技术说明

想要更多的技术说明？

在我们的知识库中查找罗克韦尔自动化技术专家关于该产品的问题和答案。

搜索知识库

概述

唯一产品序列号	42grc-9200-qd
通用产品代码（UPC）	662468621076
预计交期	5 天
原产国	多米尼加共和国

技术规格

子品牌	Series 9000

防护等级（NEMA）	13
防护等级 (IP)	IP67
宽度传感器	41.91mm
传感器高度	74.93mm
传感器长度	40mm
最大切换距离	1200mm
设置步骤	手动调节
感应模式	明/暗切换
感应距离	50mm
防护等级列表（NEMA）	3、4X、6P、12、13
感应模式类型	透明物体
防护等级 (IP) 列表	IP69K、IP67
振动	10…55Hz，1mm振幅，符合或优于IEC 60947-5-2
冲击	30G，脉冲持续时间1ms，符合或优于IEC 60947-5-2
工作环境	IP69K，IP67（1200psi），NEMA 3、4X、6P、12、13，ECOLAB认证

带时间功能	No
带反射器	No
传感器的波长	660nm
响应时间	2ms
电压类型	DC
开关输出类型	PNP/NPN
电气连接类型	M12 连接器
光类型	其他
最大电流消耗	30mA
传感器类型	标准开/关
镜头材质	丙烯酸
负载电流	250mA @ 30V DC
光源	可见红光
Connection类型	4 针直流微型（M12）QD
工作电压/模式	DC - NPN 和 PNP
保护类型	短路、极性反转、假脉冲、过载
LED状态	黄色亮起：电源已开启
适用于安全功能	No
故障前通知	No

材料外壳	塑料
结构类型外壳	特殊结构
外壳材料	Valox®
光表面材料	塑料

工作温度	−34°C
相对湿度	5%至95%
环境光抗扰性	白炽灯5000勒克斯

图纸

图纸
3D STEP 模型 (STP)	下载 (ZIP)
尺寸图（PDF）	下载 (PDF)
产品图纸	图纸 (DXF)
产品图纸	图纸 (DWG)

图纸
3D STEP 模型 (STP) 下载 (ZIP)
尺寸图（PDF）下载 (PDF)
产品图纸图纸 (DXF)
产品图纸图纸 (DWG)

文档

产品简介基本信息
--

基本信息	出版
产品简介	--
