20LC650A0ENNAN10WA

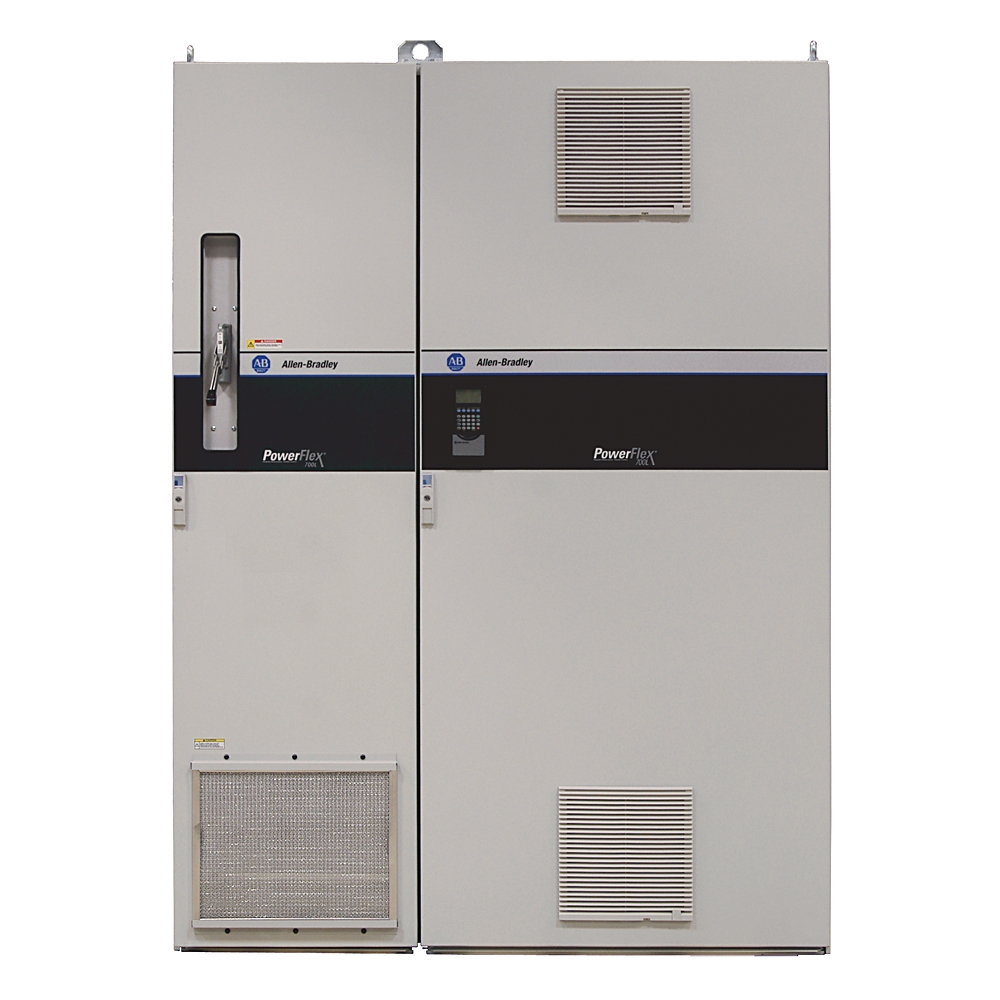

PowerFlex 700L AC 变频器 20L

Name: PowerFlex 700L AC Drive 20L
Brand: Rockwell Automation
SKU: 20LC650A0ENNAN10WA

Serial #:

生命周期状态: 停止

Rockwell Automation announces that as of February 27, 2025, the PowerFlex 700L AC 变频器 20L will be discontinued and no longer available for sale. Customers are encouraged to remove references to the affected product(s)

停售日期: February 27, 2025 替代类别: Engineering Replacement

产品概览

可维修/可更换可维修/可更换

产品注册

生命周期状态: 停止

停售日期: February 27, 2025 替代类别: Engineering Replacement

产品概览

可维修/可更换可维修/可更换

产品注册

Description

PowerFlex700L 交流变频器，400 VAC，3 相，650 A，500HP 标准负载，IP20/1 型，无 HIM（空白面板），无制动 IGBT，无变频器安装制动电阻，无通信模块，700 矢量 24V I/O，无，无

唯一产品序列号	20LC650A0ENNAN10WA
通用产品代码（UPC）	820919783784
预计交期	43 天
标准保修期	1年查看详情
原产国	美利坚合众国

罗克韦尔自动化（Rockwell Automation）在 www.rockwellautomation.com（以下简称"本网站"）上提供的信息仅供演示之用，且可能存在不完整或不准确之处。所有信息均按"原样"提供；对于本网站上任何信息的准确性、充分性、有效性、可靠性或完整性，罗克韦尔自动化不作任何明示或默示的陈述或保证。您使用此类信息所产生的风险须由您自行承担。

制动IGBT	无
冷却液	水
设备类型	完整的再生驱动
反馈选项	无反馈
子品牌	PowerFlex 700L AC 变频器

模拟量输出数量	2
主电压	400V
直流母线欠电压关闭/故障	300V @ 400V
直流母线电压过压脱扣	400V 时为 815V
直流母线标称电压	600V @ 400V
制动IGBT	无制动IGBT
输入电压	400V AC，3 相，60 Hz
无反馈的转矩调节	±5%，600 rad/s 带宽
带反馈的转矩调节	±2%，2500 rad/s 带宽
内部通信模块	无通信模块
Bussmann 熔断器额定电流	2000A @ 540V DC
AC输入欠电压脱扣	400V 时为 340V
位移功率因数	整个速度范围内为0.98。
断路器额定电流	400...480V 交流输入电压时为 800A
逻辑控制穿越	最小0.5 s，典型值2 s
制动电阻	无内部制动电阻
分励脱扣器额定值	65 kAIC @ 400...480V AC 输入电压
输入电流额定值	1250A @ 540V DC
文档	英文文档集
Carrier frequency：载波频率	2或4kHz变频器额定值基于4kHz
编码器正交	90°，25 °C 时为 ±27°
AC输入过电压脱扣	400V 时为 528V
电子电机过载保护	符合NEC第430条规定的10级电机过载保护和NEC第430.126(A)(2)条规定的电机过热保护。UL 508C文件E59272
散热器热敏电阻	由微处理器监控过温跳闸
设备类型	完整的再生驱动器
停止模式	多种可编程停止模式，包括 RA、惯性停止、直流制动、RA 保持和 S 曲线。
人机接口模块	无 HIM（已插入空白面板）
加速/减速	两个独立可编程的加速和减速时间。每个时间都可以在0～3600s范围内以0.1s为步进进行编程
频率精度	数字量输入：在设定输出频率的0.01%以内
数字输入数量	6
数字输出数量	3
模拟量输入数量	2
支持的 DeviceNet协议	True
附加配置	无
允许在工业区应用	True
支持 EtherNet/IP协议	True
电源频率	60Hz
实际短路额定值	由所安装断路器的AIC等级决定。
输出电流（带 400V 交流感应电机）	标准负载：975 A @ 150% 连续电流，持续 3 s
瓦特损耗	功率部分：11500 W 400V 总计（空气中和液体中）
反馈选项	无反馈
机壳类型	IP20/NEMA/UL Type 1
输出电流额定值	650A @ 500Hp (370 kW) 标准负载，365 Hp (270 kW) 重载，框架 3 A
控制选项	700 矢量控制，带 24V 直流 I/O
变频器过电流跳闸	软件过电流脱扣：额定电流的200%（典型值）
效率	在额定电流和标称线路电压下为97.5%
编码器电源	12V @ 250mA。12V @ 10mA最小输入，带差分变送器隔离，最大250kHz
输出频率	0 至 420 Hz
速度控制	带反馈的速度调节：基本速度的 0.001%，速度范围为 120:1，运行范围为 1000:1，带宽为 250 rad/s
电流限幅能力	主动电流限制，可编程范围为额定输出电流的20～160%，比例增益和积分增益可独立编程
可选电机控制	无传感器矢量控制，带完整整定。标准 V/Hz，带完整定制功能和强制技术矢量控制（带和不带反馈）。
频率控制	带滑差补偿的速度调节（伏特/赫兹模式）：在 40:1 的速度范围内为基本速度的 0.5% 40:1 的工作范围 10 rad/s 的带宽
输入相	三相输入为所有变频器提供满额定值。
控制方法	带可编程载波频率的正弦编码PWM
编码器要求	编码器必须是线路驱动器类型，正交（双通道）或脉冲（单通道），8...15V 直流输出（5V 编码器时为 3.5...6V 直流），单端或差分，且每个通道至少能提供 10 mA。最大输入频率为 250 kH
输出相数	3
输入相数	3
带控制元件	True
支持TCP/IP协议	True
支持PROFIBUS协议	True
支持的CAN协议	True
支持 Modbus协议	True
允许在家庭和商业领域应用	True
编码器占空比	50%(10%)
输入频率范围	47...63Hz
输入频率，，最大值	400 kHz 反馈
输出电压范围	0至电机额定电压
编码器类型	增量式，双通道
短路脱扣	变频器输出相间
接地故障脱扣	驱动器输出相对地
控制逻辑抗扰度	喷射式弧瞬态高达1500V峰值
线路瞬变	高达6000V峰值，符合IEEE C62.41-1991标准
输出功率母线	电机连接（U/T1、V/T2、W/T3），用于电源端子
输入电源线接线片	变频器上的输入电源连接（R/L1、S/L2、T/L3），用于电源端子
间歇过载	110%过载能力，持续时间最长1min；150%过载能力，持续时间最长3s
短路电流额定值	匹配指定的断路器能力，最大200000A对称。
编码器输入电压电源	双通道加标记，隔离，带差分变送器输出（线路驱动）增量式，双通道正交类型 5V DC 或 12V DC（5V DC 需要外部电源），320 mA/通道用于反馈

宽度	1200mm
高度	2078mm
深度	833mm
重量	950kg
线规	600 MCM至#2 AWG，电源端子用PE接线片
自定义选项	无
推荐紧固扭矩	62Nm(550in-lb)(±10%)，电源端子输出电源母排
SHLD端子	控制端子电源模块上控制接线屏蔽的端接点
直流母线电压测试点插座	4mm套筒，仅用于直流母线电压测量（2个端子：DC+、DC-），用于电源端子
电机引线长度	总计76m(250′)
有源转换器盒端子块-P1和P2的剥线长度	8mm (0.31″)，用于控制端子
端子块 TB5 和 TB6 的剥线长度	8mm (0.31″)，用于控制端子
SHLD端子的剥线长度	控制端子为10mm (0.39 in)
有源转换器盒端子块-P1和P2的推荐紧固扭矩	控制端子为0.8Nm(7in-lb)(±10%)
SHLD端子推荐的紧固扭矩	控制端子：1.4Nm(12in-lb)(±10%)
端子块TB5和TB6的推荐紧固扭矩	控制端子：1.4Nm(12in-lb)(±10%)
端子块-TB5和TB6	用于控制端子的电源模块控制接线
PE 接线端子	电源端子接地线的端接点
端子块TB5和TB6的线规	0.2mm²至4mm²（#24 AWG至#10 AWG），用于控制端子
有源转换器盒端子块-P1和P2的线规	0.3mm²至3.3mm²（#22 AWG至#12 AWG），用于控制端子
SHLD端子的线规	0.3mm²至2.1mm²（#22 AWG至#14 AWG），用于控制端子
有源转换器盒端子块-P1与P2	控制端子用的有源转换器AC电源和控制接线

防护等级 (IP)	IP20
冲击	10G峰值，持续时间11ms(±1.0ms)，每个方向每个轴三次冲击
PWM频率	4kHz
振动	2mm (0.07″) 位移，1G 峰值加速，1mm (0.04″) 位移，频率范围 2…13.2Hz，0.7G 加速（13.2Hz）至 1.0G 加速（55Hz），1G 加速，频率范围 55…512Hz 持续时间：每轴十个对数正弦扫描周期，扫描速率

在最小冷却液流速下，从变频器入口到变频器出口的压降	0.35bar
冷却液流量额定值，最小	30.3L/min
最大冷却液流量额定值	45.4L/min
冷却液的估算量	19L
冷却液温度	0°C
海拔高度	1000m (3280′) 额定电流
不降额时的环境温度，最大值	0–40°C (32–104°F) @ IP20，NEMA/UL 类型 1
防护等级（NEMA）	1
冷却液类型	WEG50等于优质水或蒸馏水加经批准的抑制型乙二醇，乙二醇体积占比为50%；WPG50等于优质水或蒸馏水加经批准的抑制型丙二醇，丙二醇体积占比为50%。
大气	变频器不得安装在环境中含有挥发性或腐蚀性气体、蒸汽或灰尘的区域。如果变频器在一段时间内不安装，必须将其存放在不会暴露于腐蚀性气体的区域。
相对湿度	5～95% 无凝露
储存温度	所有结构的工作温度范围均为−40至+85°C (−40至+185°F)

图纸
尺寸图（PDF）	下载 (PDF)
产品图纸	图纸 (DXF)
产品图纸	图纸 (DWG)

图纸
尺寸图（PDF）下载 (PDF)
产品图纸图纸 (DXF)
产品图纸图纸 (DWG)

基本信息	出版
产品简介	--

安装说明	出版
20l-in003_-zh-cn-e	20L-IN003

技术数据	出版
20l-td001_-zh-p	20L-TD001
20l-td001_-en-p	20L-TD001

用户手册	出版
20l-um001_-zh-p	20L-UM001

寻找更多文档？

在技术文档中心查找此产品的技术文档，或搜索我们的文献资料库。

搜索文献资料库

截至 2026-05-19，此产品已获得上述多项认证。此日期前后销售的产品，所获认证可能有所不同。请查阅产品标签，确认具体产品所持有的相关认证。

正在查找认证文件？
请浏览我们内容详尽的资料库，查看该产品及其他产品的认证信息。

检索文献库

法规信息

欧盟进口商地址	Rockwell Automation N.V Pegasus Park De Kleetlaan 12A 1831 Diegem Belgium
欧盟授权代表地址	Rockwell Automation N.V Pegasus Park De Kleetlaan 12A 1831 Diegem Belgium

每页项目:

技术说明

想要更多的技术说明？

在我们的知识库中查找罗克韦尔自动化技术专家关于该产品的问题和答案。

搜索知识库

概述

唯一产品序列号	20LC650A0ENNAN10WA
通用产品代码（UPC）	820919783784
预计交期	43 天
标准保修期	1年查看详情
原产国	美利坚合众国

Electrical & Connectivity

制动IGBT	无
冷却液	水
设备类型	完整的再生驱动
反馈选项	无反馈
子品牌	PowerFlex 700L AC 变频器

模拟量输出数量	2
主电压	400V
直流母线欠电压关闭/故障	300V @ 400V
直流母线电压过压脱扣	400V 时为 815V
直流母线标称电压	600V @ 400V
制动IGBT	无制动IGBT
输入电压	400V AC，3 相，60 Hz
无反馈的转矩调节	±5%，600 rad/s 带宽
带反馈的转矩调节	±2%，2500 rad/s 带宽
内部通信模块	无通信模块
Bussmann 熔断器额定电流	2000A @ 540V DC
AC输入欠电压脱扣	400V 时为 340V
位移功率因数	整个速度范围内为0.98。
断路器额定电流	400...480V 交流输入电压时为 800A
逻辑控制穿越	最小0.5 s，典型值2 s
制动电阻	无内部制动电阻
分励脱扣器额定值	65 kAIC @ 400...480V AC 输入电压
输入电流额定值	1250A @ 540V DC
文档	英文文档集
Carrier frequency：载波频率	2或4kHz变频器额定值基于4kHz
编码器正交	90°，25 °C 时为 ±27°
AC输入过电压脱扣	400V 时为 528V
电子电机过载保护	符合NEC第430条规定的10级电机过载保护和NEC第430.126(A)(2)条规定的电机过热保护。UL 508C文件E59272
散热器热敏电阻	由微处理器监控过温跳闸
设备类型	完整的再生驱动器
停止模式	多种可编程停止模式，包括 RA、惯性停止、直流制动、RA 保持和 S 曲线。
人机接口模块	无 HIM（已插入空白面板）
加速/减速	两个独立可编程的加速和减速时间。每个时间都可以在0～3600s范围内以0.1s为步进进行编程
频率精度	数字量输入：在设定输出频率的0.01%以内
数字输入数量	6
数字输出数量	3
模拟量输入数量	2
支持的 DeviceNet协议	True
附加配置	无
允许在工业区应用	True
支持 EtherNet/IP协议	True
电源频率	60Hz
实际短路额定值	由所安装断路器的AIC等级决定。
输出电流（带 400V 交流感应电机）	标准负载：975 A @ 150% 连续电流，持续 3 s
瓦特损耗	功率部分：11500 W 400V 总计（空气中和液体中）
反馈选项	无反馈
机壳类型	IP20/NEMA/UL Type 1
输出电流额定值	650A @ 500Hp (370 kW) 标准负载，365 Hp (270 kW) 重载，框架 3 A
控制选项	700 矢量控制，带 24V 直流 I/O
变频器过电流跳闸	软件过电流脱扣：额定电流的200%（典型值）
效率	在额定电流和标称线路电压下为97.5%
编码器电源	12V @ 250mA。12V @ 10mA最小输入，带差分变送器隔离，最大250kHz
输出频率	0 至 420 Hz
速度控制	带反馈的速度调节：基本速度的 0.001%，速度范围为 120:1，运行范围为 1000:1，带宽为 250 rad/s
电流限幅能力	主动电流限制，可编程范围为额定输出电流的20～160%，比例增益和积分增益可独立编程
可选电机控制	无传感器矢量控制，带完整整定。标准 V/Hz，带完整定制功能和强制技术矢量控制（带和不带反馈）。
频率控制	带滑差补偿的速度调节（伏特/赫兹模式）：在 40:1 的速度范围内为基本速度的 0.5% 40:1 的工作范围 10 rad/s 的带宽
输入相	三相输入为所有变频器提供满额定值。
控制方法	带可编程载波频率的正弦编码PWM
编码器要求	编码器必须是线路驱动器类型，正交（双通道）或脉冲（单通道），8...15V 直流输出（5V 编码器时为 3.5...6V 直流），单端或差分，且每个通道至少能提供 10 mA。最大输入频率为 250 kH
输出相数	3
输入相数	3
带控制元件	True
支持TCP/IP协议	True
支持PROFIBUS协议	True
支持的CAN协议	True
支持 Modbus协议	True
允许在家庭和商业领域应用	True
编码器占空比	50%(10%)
输入频率范围	47...63Hz
输入频率，，最大值	400 kHz 反馈
输出电压范围	0至电机额定电压
编码器类型	增量式，双通道
短路脱扣	变频器输出相间
接地故障脱扣	驱动器输出相对地
控制逻辑抗扰度	喷射式弧瞬态高达1500V峰值
线路瞬变	高达6000V峰值，符合IEEE C62.41-1991标准
输出功率母线	电机连接（U/T1、V/T2、W/T3），用于电源端子
输入电源线接线片	变频器上的输入电源连接（R/L1、S/L2、T/L3），用于电源端子
间歇过载	110%过载能力，持续时间最长1min；150%过载能力，持续时间最长3s
短路电流额定值	匹配指定的断路器能力，最大200000A对称。
编码器输入电压电源	双通道加标记，隔离，带差分变送器输出（线路驱动）增量式，双通道正交类型 5V DC 或 12V DC（5V DC 需要外部电源），320 mA/通道用于反馈

Physical Characteristics

宽度	1200mm
高度	2078mm
深度	833mm
重量	950kg
线规	600 MCM至#2 AWG，电源端子用PE接线片
自定义选项	无
推荐紧固扭矩	62Nm(550in-lb)(±10%)，电源端子输出电源母排
SHLD端子	控制端子电源模块上控制接线屏蔽的端接点
直流母线电压测试点插座	4mm套筒，仅用于直流母线电压测量（2个端子：DC+、DC-），用于电源端子
电机引线长度	总计76m(250′)
有源转换器盒端子块-P1和P2的剥线长度	8mm (0.31″)，用于控制端子
端子块 TB5 和 TB6 的剥线长度	8mm (0.31″)，用于控制端子
SHLD端子的剥线长度	控制端子为10mm (0.39 in)
有源转换器盒端子块-P1和P2的推荐紧固扭矩	控制端子为0.8Nm(7in-lb)(±10%)
SHLD端子推荐的紧固扭矩	控制端子：1.4Nm(12in-lb)(±10%)
端子块TB5和TB6的推荐紧固扭矩	控制端子：1.4Nm(12in-lb)(±10%)
端子块-TB5和TB6	用于控制端子的电源模块控制接线
PE 接线端子	电源端子接地线的端接点
端子块TB5和TB6的线规	0.2mm²至4mm²（#24 AWG至#10 AWG），用于控制端子
有源转换器盒端子块-P1和P2的线规	0.3mm²至3.3mm²（#22 AWG至#12 AWG），用于控制端子
SHLD端子的线规	0.3mm²至2.1mm²（#22 AWG至#14 AWG），用于控制端子
有源转换器盒端子块-P1与P2	控制端子用的有源转换器AC电源和控制接线

防护等级 (IP)	IP20
冲击	10G峰值，持续时间11ms(±1.0ms)，每个方向每个轴三次冲击
PWM频率	4kHz
振动	2mm (0.07″) 位移，1G 峰值加速，1mm (0.04″) 位移，频率范围 2…13.2Hz，0.7G 加速（13.2Hz）至 1.0G 加速（55Hz），1G 加速，频率范围 55…512Hz 持续时间：每轴十个对数正弦扫描周期，扫描速率

Compliance & Environment

在最小冷却液流速下，从变频器入口到变频器出口的压降	0.35bar
冷却液流量额定值，最小	30.3L/min
最大冷却液流量额定值	45.4L/min
冷却液的估算量	19L
冷却液温度	0°C
海拔高度	1000m (3280′) 额定电流
不降额时的环境温度，最大值	0–40°C (32–104°F) @ IP20，NEMA/UL 类型 1
防护等级（NEMA）	1
冷却液类型	WEG50等于优质水或蒸馏水加经批准的抑制型乙二醇，乙二醇体积占比为50%；WPG50等于优质水或蒸馏水加经批准的抑制型丙二醇，丙二醇体积占比为50%。
大气	变频器不得安装在环境中含有挥发性或腐蚀性气体、蒸汽或灰尘的区域。如果变频器在一段时间内不安装，必须将其存放在不会暴露于腐蚀性气体的区域。
相对湿度	5～95% 无凝露
储存温度	所有结构的工作温度范围均为−40至+85°C (−40至+185°F)
