热监视和热故障行为
控制器可以监视内部模块温度，并在温度升高时采取措施。
重要提示:
如果您遵循建议的环境（入口）温度限值并在机架周围留有要求的间距，则控制器不应达到初始警告（次要故障）温度。参见《1756 ControlLogix 和 GuardLogix 控制器技术数据》，出版号：1756-TD001。

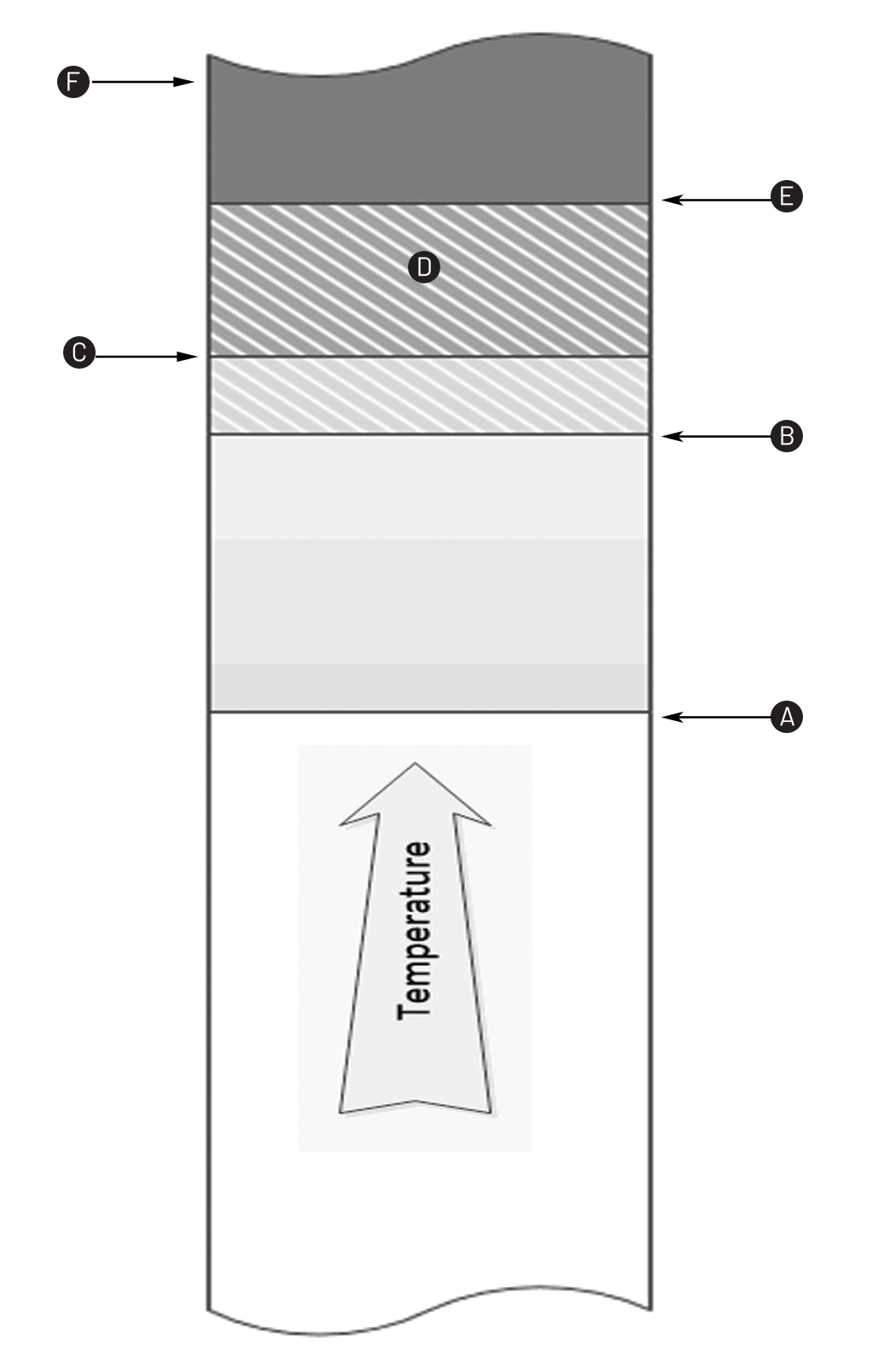

温度监测
条目 | 说明 |
|---|---|
A | 控制器发出“T17:C35 Controller internal temperature is approaching operating limit”次要故障报警并置位 Diagnostics 次要故障位的阈值。故障被记录在次要故障日志上，但不显示在前面板上。如果温度返回至可接受的范围内，将清除 Diagnostics 次要故障位，但仍会保留次要故障记录。 |
B | 控制器发出 CPU Temperature Fault 可恢复严重故障报警的阈值。 如果故障处理程序未清除故障，则模块会进入故障模式，将该故障记录在主要故障日志中，并在前面板上显示“T17:C34 CPU Temperature Fault”。 |
C | 硬件保护迟滞限值 |
D | 温度在该范围内不启动电源。 |
E | 控制器发出“Hardware Preservation Fault”报警的阈值，超出该值将复位模块并禁用电源。 当电源被禁用时，只有 OK 状态指示灯为点亮状态，且为红色。只有当冷却到硬件保护迟滞限值以下，模块才会上电。然后，模块会进入故障模式，将该故障记录在主要故障日志中，并在前面板上显示“CPU Temperature Fault”。 |
F | 禁用控制器的所有电源，但运行红色 OK 状态指示灯和监视温度的电源除外。 |
重要提示:
出现任何温度警告都表示必须采取措施来降低模块的环境温度。使用继电器梯形图逻辑检查次要故障的说明，请参见《Logix5000 控制器主要故障、次要故障和 I/O 故障编程手册》，出版号：1756-PM014。GSV 指令可以读取 FaultLog 类别名称的 MinorFaultBits 属性。如果 Diagnostics 次要故障位（位 17）被置位，则可能存在微小温度故障。在 Logix Designer 应用程序中检查 Controller Properties 对话框中的 Minor Faults 选项卡，查看次要故障是否为温度警告。
