5034-AENTR 和 5034-AENTRXT 适配器

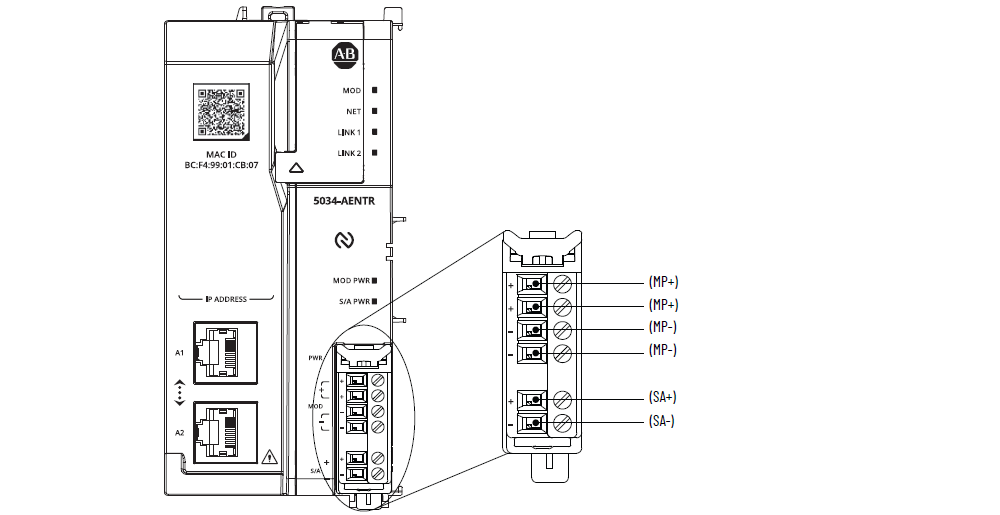

5034-AENTR 和 5034-AENTRXT 接线图
属性 | 5034-AENTR、5034-AENTRXT |
|---|---|
支持的 I/O 模块数 | 32 使用 16 个以上的 I/O 模块时，需要 5034-EXP 或 5034-EXPXT。 |
支持的 MB 数 | 18...30 V DC 时为 16 10…18 V DC 时为 8 |
标称 MP 电压 | 24 V DC 安全超低电压 |
MP 电压范围 | 10…30V DC 安全超低电压 |
标称 MP 电流 | 24 V DC 时为 0.8 A |
最大 MP 电流 | 10 V DC 时为 850 mA (8 MB) 18 V DC 时为 800 mA (16 MB) 30 V DC 时为 500 mA (16 MB) |
电压和电流额定值，MP 浪涌，最大值 | 24 V DC 安全超低电压时为 6 A，持续 10 ms |
电压和电流额定值，SA | 10...30 V DC 安全超低电压，10 A SA 电源 RTB 上的电流消耗不得超过 10 A |
电压和电流额定值，背板 | 16 V DC，最大 300 mA (8 MB) 16 V DC，最大 600 mA (8 MB) |
无负载 SA 电源电流 | 2 mA |
最大功耗 | 3.6 W |
最大热量损耗 | 12.3 BTU/hr |
绝缘电压 | 250 V（连续），基本绝缘，SA 到背板 250 V（连续），基本绝缘，SA 到 MP 250 V（连续），基本绝缘，以太网端口到 SA 60 V（连续），基本绝缘，MP 到背板 60 V（连续），基本绝缘，以太网端口到 MP 60 V（连续），基本绝缘，以太网端口到背板 以太网端口之间无绝缘隔离 |
随适配器附送的配件 | 5034-RTB6S – 推入式弹簧型 RTB 5034-ECR – 终端盖 |
支持 RTB | 5034-RTB6、5034-RTB6S 产品目录号 5034-RTB6 和 5034-RTB6S 不可订购。适配器发货时仅附带 5034-RTB6S 推入式弹簧型 RTB。如果需要更换或额外的 RTB，请使用以下产品目录号单独订购：
每个产品目录号均以 5 个 RTB 为一包提供。 |
接线类别 (1) | 2 - 电源端口 2 - 以太网端口 |
接线技术参数 | 请参见《PointMax I/O 系统技术数据规范中的可拆卸端子块接线规范》，出版物：5034-TD001 |
指示灯 | 1 个 绿色/红色模块状态指示灯 1 个绿色/红色网络状态指示灯 2 个绿色/红色网络连接状态指示灯 1 个绿色模块电源状态指示灯 1 个绿色 SA 电源状态指示灯 |
近似尺寸（高 x 宽 x 深） | 131.74 x 62.65 x 76 mm (5.18 x 2.46 x 2.99 in.) |
近似重量 | 229 g (8.08 oz.) – 5034-AENTR 234 g (8.25 oz.) – 5034-AENTRXT |
防护罩类型 | 无（开放式） |
北美温度代码 | T4 |
UKEX/ATEX 温度代码 | T4 |
IECEx 温度代码 | T4 |
NFC 通信频率 | 13.56 MHz 无源类型 |
(1) 使用此导体类别信息制定导体布线计划。请参见 Industrial Automation Wiring and
Grounding Guidelines，出版物：1770-4.1。请按照相应系统级安装手册中的描述，使用该导线类别信息来规划导线布线。 | |
