Inputs 视图

使用 Inputs 查看或配置设备的点。

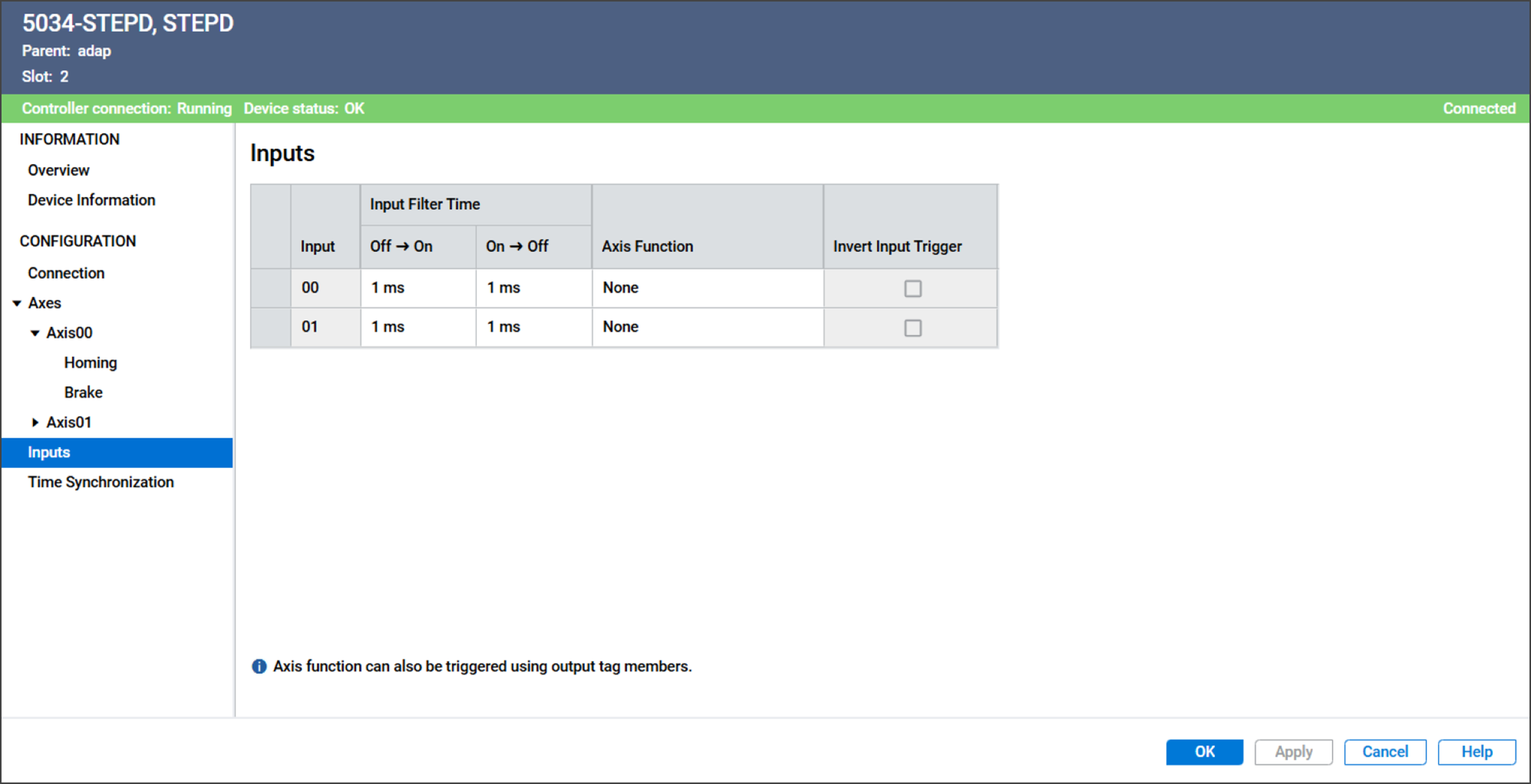

Inputs 视图示例
Inputs 视图包含以下参数：
参数
说明
Input
显示此配置适用的输入编号。
Input Filter Time
Off → On
定义输入由断开转为接通状态时，设备确认该转换有效前转换必须保持接通状态的时间。
Input Filter Time
On → Off
定义输入由接通转为断开状态时，设备确认该转换有效前转换必须保持断开状态的时间。
Axis Function
确定该输入所触发的轴功能。
  • None = 仅将该输入作为标准数字量输入使用。
  • AxisXX – Home = 将该输入作为回零开关，用于检测轴是否到达回零位置。
  • AxisXX – Positive Overtravel = 使用输入触发正向超程限位。
  • AxisXX – Negative Overtravel = 使用输入触发负向超程限位。
您不能为两个输入设置相同的轴功能。
Invert Input Trigger
确定是否反转输入触发。
  • 未选中 – 输入的上升沿触发该功能。
  • 已选中 – 输入的下降沿触发该功能。
