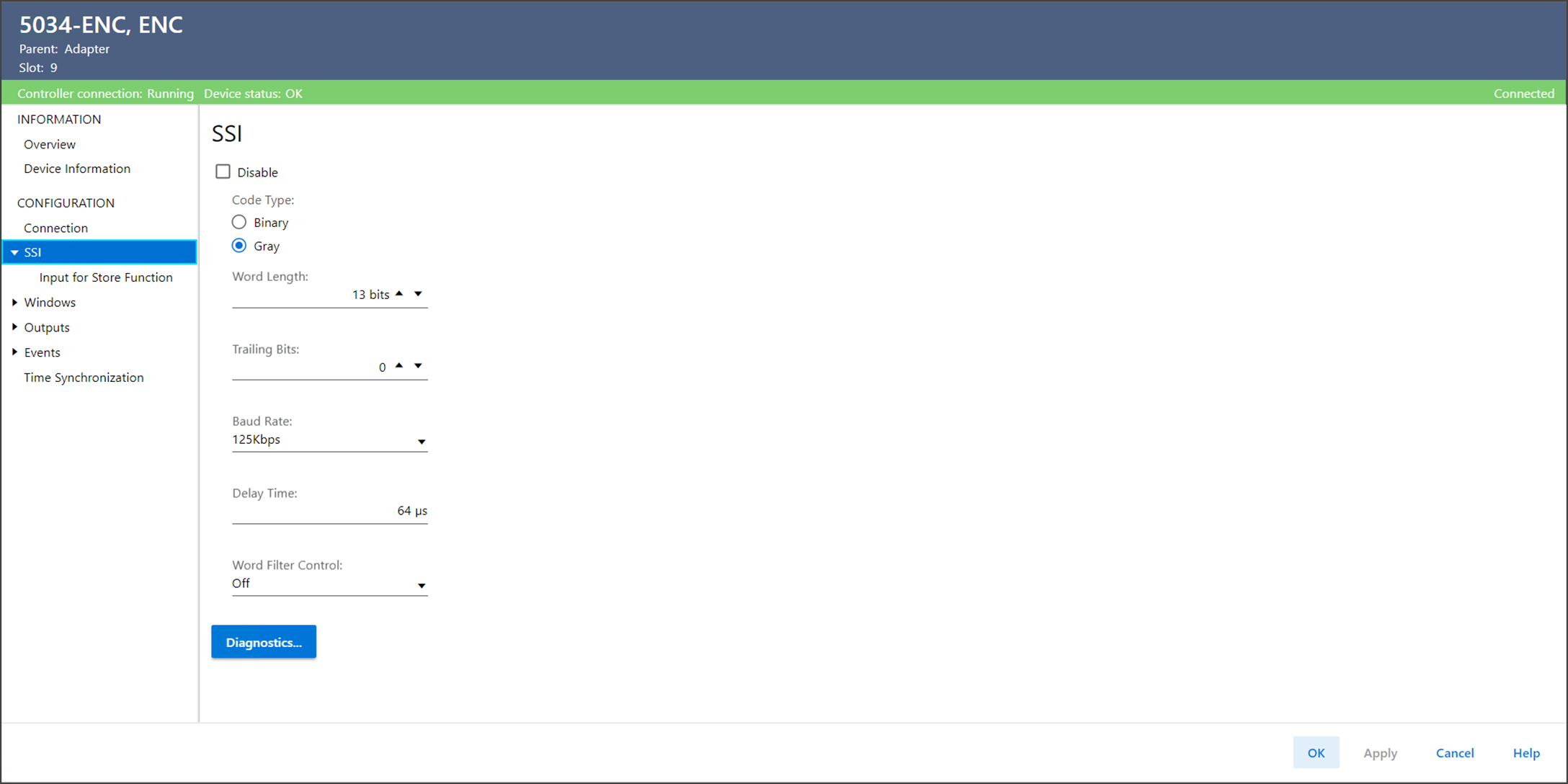

SSI 视图

只有在 Device Definition 对话框中为 Encoder Type 参数选择了 SSI 时，SSI 功能才可用。

SSI 视图包括以下参数:

参数	说明
Disable	启用或禁用 SSI 输入。禁用 SSI 输入后，模块将停止时钟信号输出。
Code Type	确定 SSI 传感器的代码类型。 Binary Gray – 当选择此选项时，格雷码到二进制的转换始终处于启用状态。 I.SSI00.Data 包含格雷码到二进制转换后的值，而 I.SSI00.RawData 则包含接收到的原始数据。
Word Length	确定接收到的以位为单位的串行数据字的长度。
Trailing Bits	确定要右移 SSI 原始数据的位数，以得到 I.SSIxx.Data。
Baud Rate	确定 SSI 数据时钟的速度。 125K 250K 500K 1M 2M
Delay Time	确定连续 SSI 数据字之间的延迟时间，单位为微秒。
Word Filter Control	确定模块从 SSI 传感器接收以更新实时当前 SSI 数据字的连续且相等的 SSI 数据字所对应的数量。 Off Low（2 个连续值） Med（3 个连续值） High（4 个连续值） Max（5 个连续值）
Diagnostics	打开 Diagnostics 对话框，其中包含诊断信息。

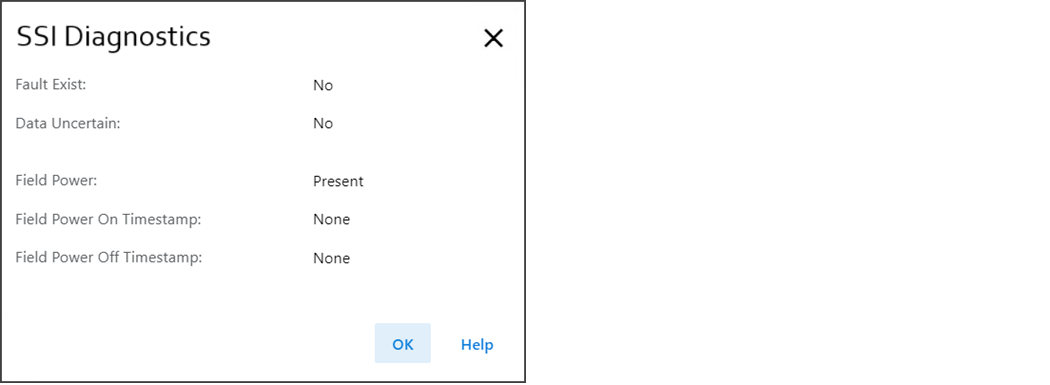

SSI 诊断

要查看 SSI diagnostics，在 SSI 视图中选择 Diagnostics。
