Overview 视图

使用 Overview 查看设备的定义，包括设备类型、版本、电子匹配功能、连接和其他设备特定值。

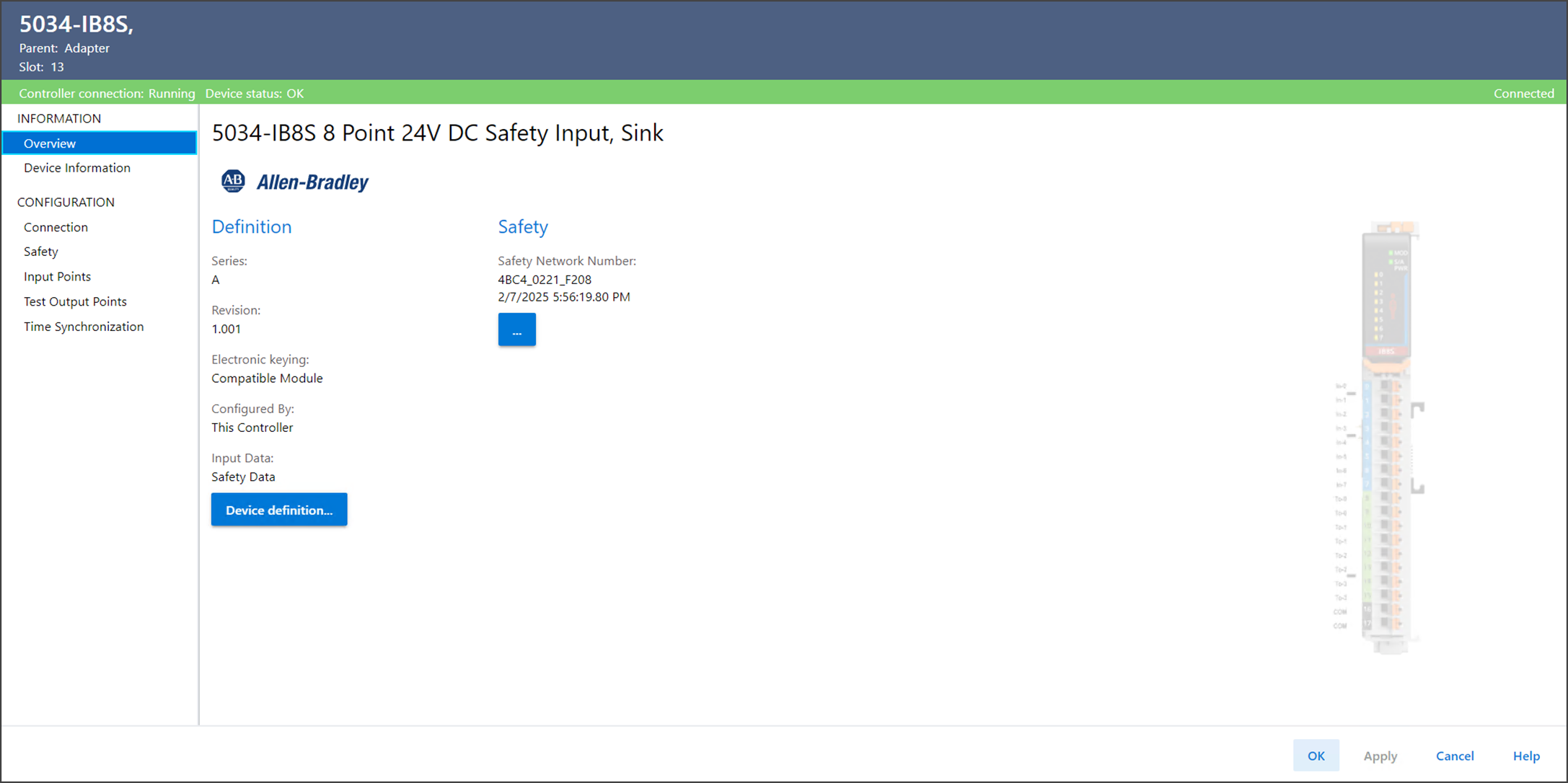

Overview 视图示例

设备定义

要更改设备的定义，在 Overview 视图中选择 Device definition。

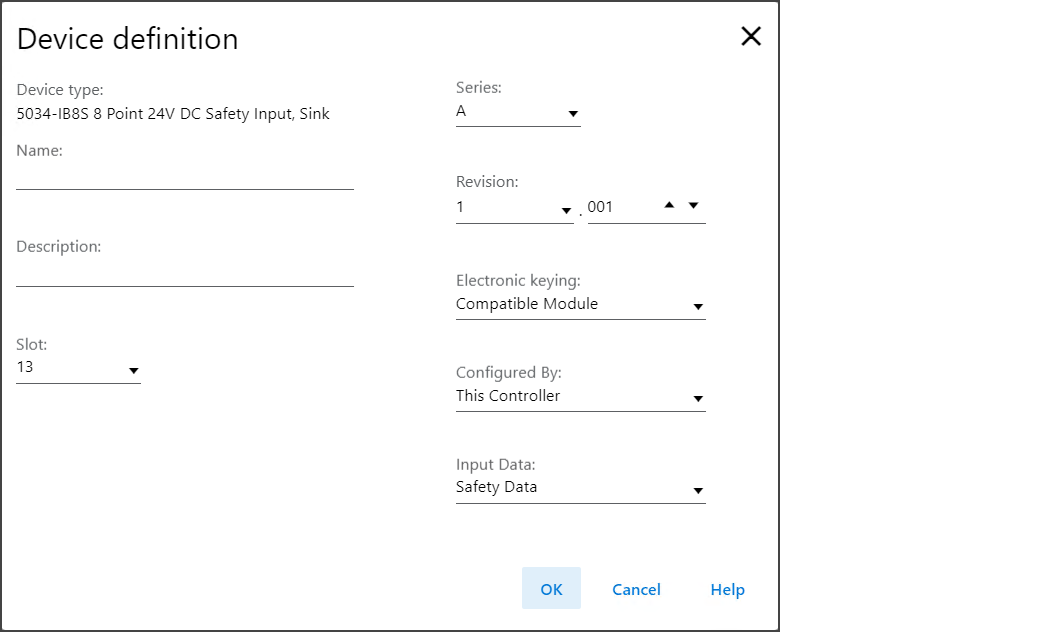

设备定义示例
设备定义包括以下参数：
设备定义参数
参数
定义
可用选项
Device Type
显示设备目录号和类型。
取决于设备
Name
输入符合 IEC 61131 的设备名称。
如果在该字段中输入无效字符，或者名称超过 40 个字符，软件将忽略该字符。
所有有效值
Description
输入设备描述。
所有有效值
Slot
指定设备所在的插槽编号。根据平台的不同，只有 1 至最大 I/O 设备数量之间的插槽有效。
创建设备时，插槽编号默认为第一个可用插槽位置。
当控制器更换为支持更少最大 I/O 数的控制器时，当前插槽值可能不再有效。
1…32
Series
指定设备的系列。
取决于设备
Revision
指定设备的主要版本和次要版本。次要版本的有效范围为 1...255。
取决于设备
Electronic Keying
定义设备使用的电子匹配功能。电子匹配功能能够对比项目中定义的设备与已安装的设备。如果电子匹配失败，则会发生故障。
有关电子匹配功能的更多详细信息，请参见《Electronic Keying in Logix5000 Control Systems Application Technique》，出版物：LOGIX-AT001。
  • Exact Match
  • Compatible Module
Configured By
确定配置完成后生成的标签
对于 External Means 选择，控制器与模块建立通信，但控制器不向模块发送任何配置或输出数据。
  • External Means
  • This Controller
Input Data
选择设备的输入数据类型。
  • Safety Data
  • Safety Packed Data

安全网络号

在向项目中添加安全模块时，Studio 5000 Logix Designer 应用程序自动将安全网络号 (SNN) 分配给安全模块。
SNN 是一个基于时间的编号，它唯一地标识安全系统中的所有网络的子网。同一系统中的所有安全模块均使用相同的 SNN，默认自动分配相同的 SNN。
Studio 5000 Logix Designer 应用程序将一个 SNN 分配给第一个添加到远程系统中的安全模块。应用将相同 SNN 分配给添加到此远程 I/O 系统的其他安全模块。
有关安全网络编号的详细信息，请参见《GuardLogix 5580 and Compact GuardLogix 5580 Controllers Safety Reference Manual》出版物：1756-RM012。
要更改设备的 SNN，请选择 General 视图中 SNN 字段旁边的省略号。

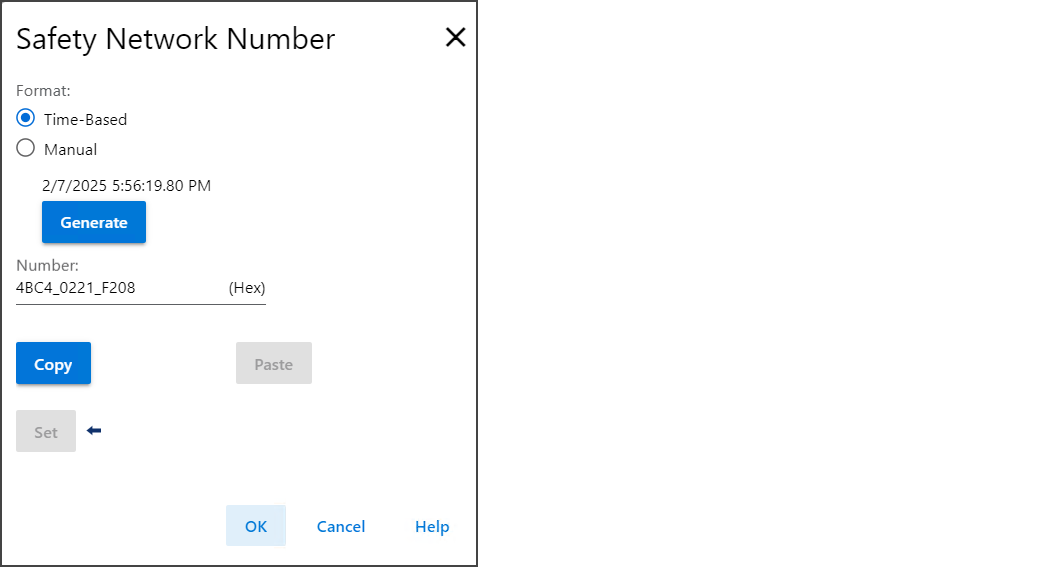

安全网络号示例
