浪涌抑制器

本章介绍在切换感性负载时，如何使用浪涌抑制器保护继电器输出模块的输出触点。本章还介绍适用于交流和直流负载应用的推荐浪涌抑制器。

由于在开关感性负载设备（例如，电机启动器和螺线管）时可能出现很大的浪涌电流，因此需要使用某种浪涌抑制手段来保护 I/O 模块输出触点，并延长其使用寿命。如果不采用浪涌抑制，开关感性负载会严重缩短继电器触点的预期寿命。通过在感性设备的线圈上直接跨接抑制元件，即可延长输出或继电器触点的寿命。这样还可减小电压瞬变的影响，并降低辐射至临近系统的电噪声。

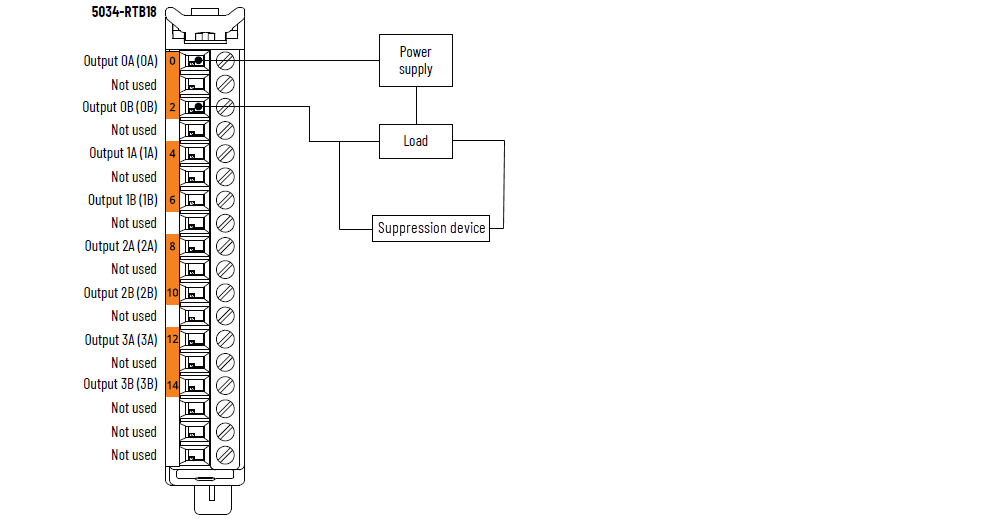

下图显示了 5034-OW4I 继电器输出模块中带有抑制装置的输出。我们建议浪涌抑制设备尽量贴近感性负载设备安装。

对于驱动感性负载的直流输出，请使用适当的二极管进行浪涌抑制。这些浪涌抑制电路可直接跨接在负载设备上。

适用于感性交流负载设备的浪涌抑制方法包括压敏电阻、RC 网络或 Allen-Bradley® 浪涌抑制器，如下图所示。这些组件必须具有适当的额定值，才能抑制特定感性设备的开关瞬态特性。请参阅 Table 1 了解推荐的设备。

推荐的浪涌抑制器

下表中的 Allen-Bradley 浪涌抑制器可配合继电器、接触器和启动器使用。

推荐的浪涌抑制器
设备	线圈电压（原）	抑制器目录号	类型⁽¹⁾
Bulletin 100/104K 700K	24…48 V AC	100-KFSC50	电阻电容（RC）
	110…280 V AC ⁽⁵⁾	100-KFSC280	电阻电容（RC）
	12…55 V AC	100-KFSV55	金属氧化物变阻器 (MOV)
	12…77 V DC	100-KFSV55
	56…136 V AC	100-KFSV136
	78…180V 直流 ⁽⁵⁾	100-KFSV136
	137…277 V AC ⁽⁵⁾	100-KFSV277
	12…250V 直流 ⁽⁵⁾	100-KFSD250	二极管
Bulletin 100C (C09…C97)	24…48 V AC	100-FSC48 ⁽²⁾	RC
	110…280 V AC ⁽⁵⁾	100-FSC280 ⁽¹⁾	RC
	12…55 V AC	100-FSV55 ⁽¹⁾	MOV
	12…77 V DC	100-FSV55 ⁽¹⁾
	56…136 V AC	100-FSV136 ⁽¹⁾
	78…180V 直流 ⁽⁵⁾	100-FSV136 ⁽¹⁾
	137…277 V AC ⁽⁵⁾	100-FSV277 ⁽¹⁾
	12…250V 直流 ⁽⁵⁾	100-FSD250 ⁽¹⁾	二极管
Bulletin 509 电机启动器规格 0...5	12…120 V AC	599-K04	MOV
Bulletin 509 电机启动器规格 0...5	240…264 V AC ⁽⁵⁾	599-KA04	MOV
Bulletin 509 电机启动器规格 6	12…120 V AC	199-FSMA1 ⁽³⁾	RC
Bulletin 509 电机启动器规格 6	12…120 V AC	199-GSMA1 ⁽⁴⁾	MOV
Bulletin 700 R/RM 继电器	交流线圈	不需要	–
	24…48 V DC	199-FSMA9	MOV
	50…120 V DC	199-FSMA10	MOV
Bulletin 700 N、P、PK 或 PH 型继电器	6…150 V AC/DC ⁽⁵⁾	700-N24	RC
	24…48 V AC/DC	199-FSMA9	MOV
	50…120 V AC/DC	199-FSMA10
	130…250 V AC/DC ⁽⁵⁾	199-FSMA11
	6…300V 直流 ⁽⁵⁾	199-FSMZ-1	二极管
其他在 35 VA（稳态值）以内的电磁器件	6…150 V AC/DC ⁽⁵⁾	700-N24	RC
(1) 不与 Triac 输出一起使用 RC 类型。压敏电阻不建议在继电器输出上使用。 (2) 无螺丝端子产品目录号，在“100-”以后带有字符串“CR”。例如：产品目录号 100-FSC48 变为 100-CRFSC48；产品目录号 100-FSV55 变为 100-CRFSV55；等等。 (3) 用于插入式继电器。 (4) 用于接触器或启动器。 (5) 有关触点等级，请参见 PointMax I/O 系统规格技术数据，出版物：5034-TD001。

5034-OW4I 和 5034-OW4IXT 详细信息
