5034-SERIAL 和 5034-SERIALXT 串行 RS-232/RS-422/RS-485 1 通道模块

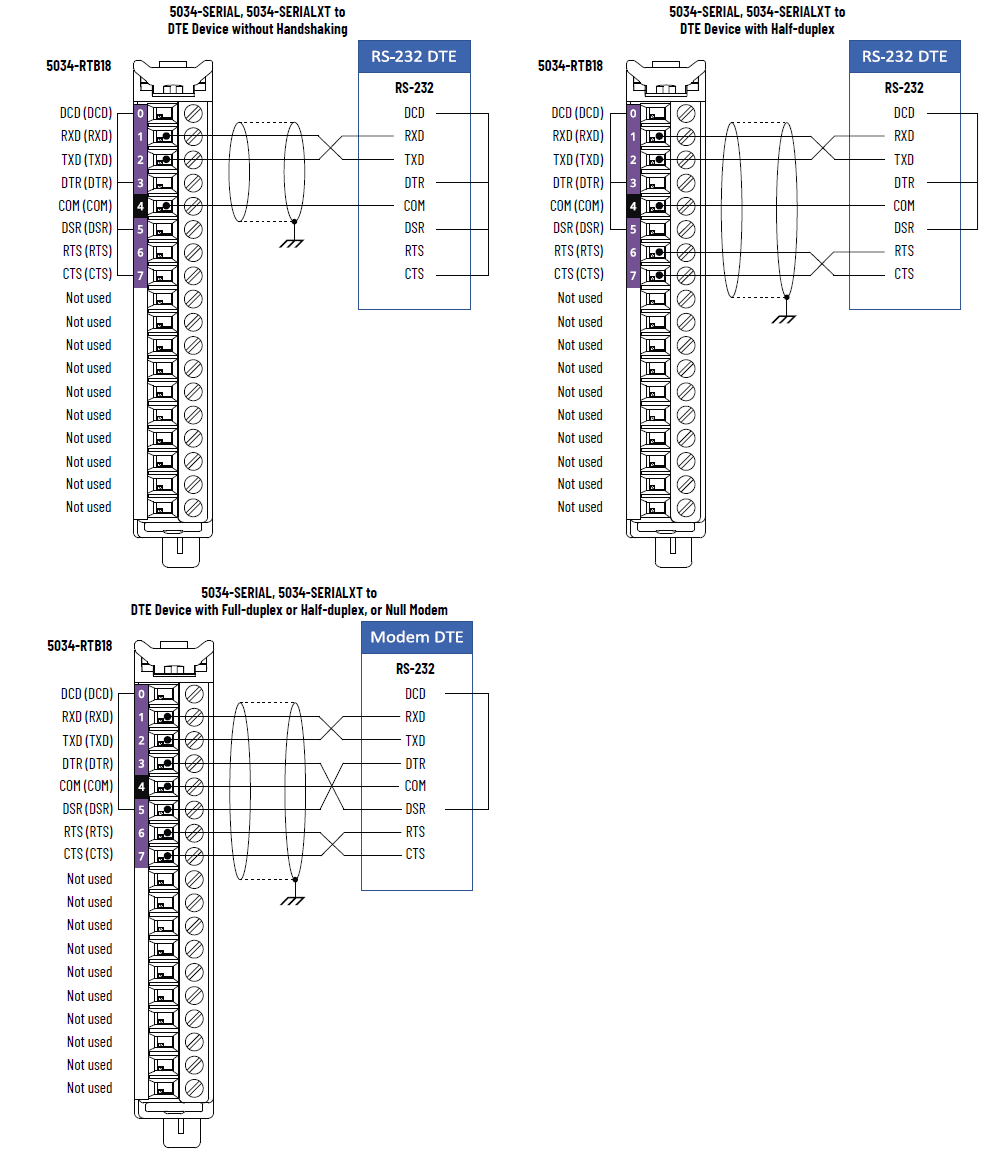

5034-SERIAL 和 5034-SERIALXT 接线图 – RS-232 模式 DTE 设备

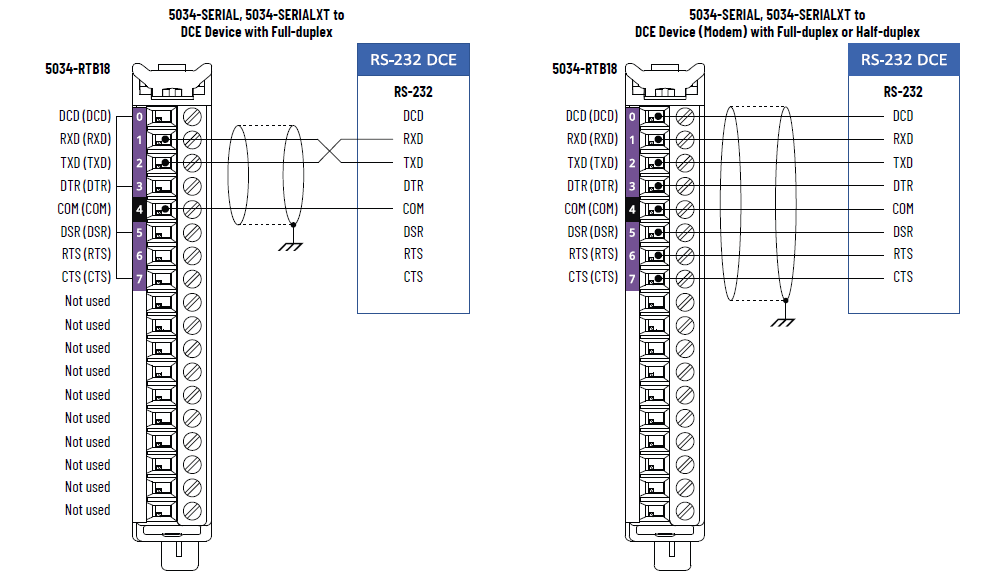

5034-SERIAL 和 5034-SERIALXT 接线图 – RS-232 模式 DCE 设备

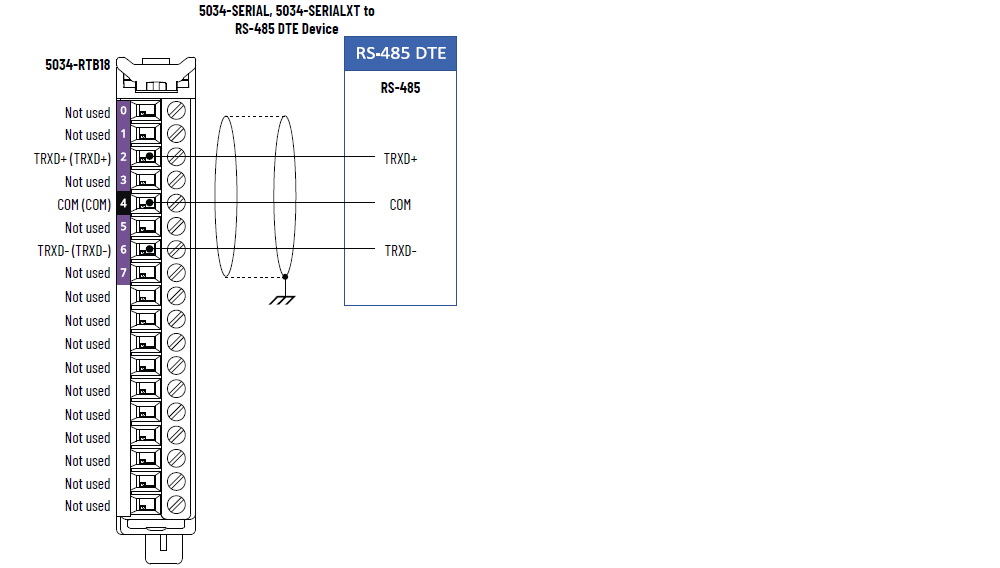

5034-SERIAL 和 5034-SERIALXT 接线图 – RS-485 模式

重要提示:
- 在 TRXD+ 和 TRXD- 之间放置终端电阻可实现此接线。
- 建议使用 Belden 8104 电缆。

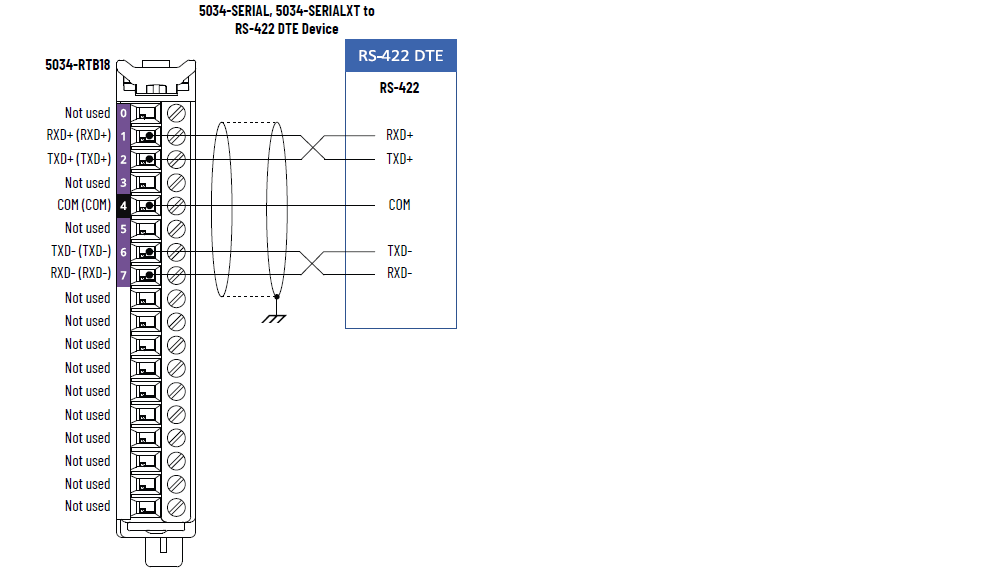

5034-SERIAL 和 5034-SERIALXT 接线图 – RS-422 模式

重要提示:
- 在 RXD+ 和 RXD- 之间放置终端电阻可实现此接线。
- 建议使用 Belden 8104 电缆。

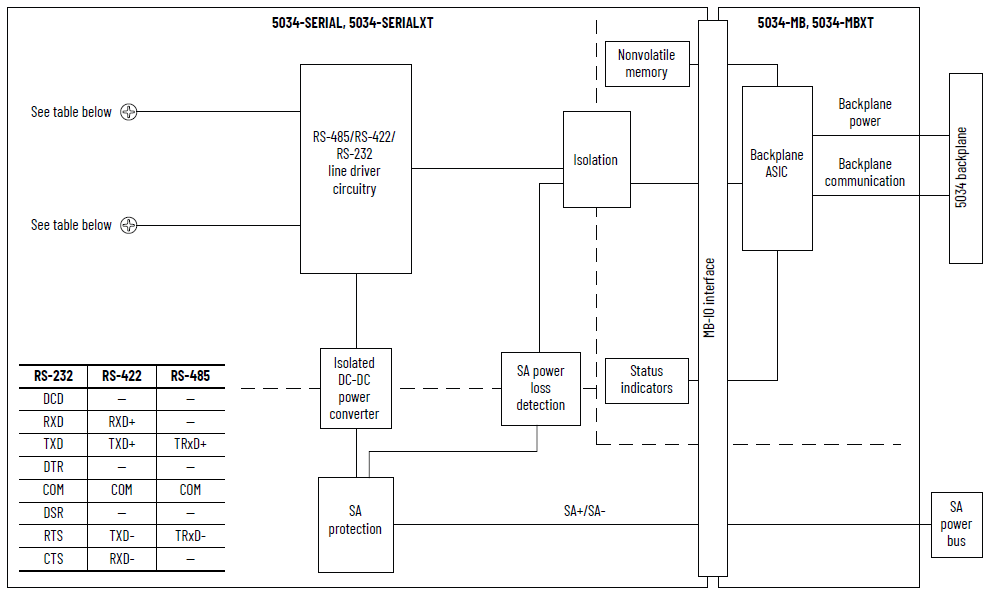

5034-SERIAL 和 5034-SERIALXT 功能块图

属性 | 5034-SERIAL、5034-SERIALXT |
---|---|
工作模式 | Generic ASCII Modbus RTU Modbus ASCII |
串行输入信号电压范围 | +3...+25 V DC,关于信号接地 (SG) 0,有效、开启、空号、激活 -3...-25 V DC,有关信号接地 (SG) 1,失效、关闭、标记、未激活 |
握手 | RTS/CTS 硬件握手始终启用 RTS/CTS 用户可控制 |
支持的通信速率 (bps) | 1200、2400、4800、9600、19200(默认值)、38400、57600、115200 |
属性 | 5034-SERIAL、5034-SERIALXT |
---|---|
输入点数 | 一个全双工(RS-232、RS-422)/半双工 (RS-485) |
电压类别 | 24 V DC 拉出型 |
SA 电源电压(标称值) | 24 V DC |
SA 电源电压范围 | 10…30 V DC |
SA 电源电流(标称值) | 20 mA |
SA 电源电流(最大值) | 30 mA |
无负载 SA 电源电流 | 15 mA |
SA 反极性保护 | 是 |
最大功耗 (1) | 0.35 W |
最大热量损耗 (1) | 1.20 BTU/hr |
绝缘电压 | 250 V(连续),基本绝缘类型,系统到 SA 电源 250 V(连续),基本绝缘类型,SA 电源到通信信道 250 V(连续),基本绝缘类型,系统到通信信道 |
支持 RIUP | 是 |
电子匹配功能 | 通过编程软件实现电子匹配功能 |
RTB 钥匙位置(插槽) | 3、5、11 |
支持 RTB | 5034-RTB18、5034-RTB18S |
接线类别 (2) | 2 - 信号端口 2 - 电源端口 |
接线技术规范 | 关于可拆卸端子块接线技术参数,请参见 PointMax I/O 系统技术参数技术数据(出版号:5034-TD001) |
指示灯 | 1 个绿色/红色模块状态指示灯 1 个绿色/红色 SA 电源状态指示灯 2 个黄色/红色 I/O 状态指示灯 |
近似尺寸(高 x 宽 x 深) | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
近似重量 | 45.0 g (1.59 oz.) – 5034-SERIAL 47.0 g (1.66 oz.) – 5034-SERIALXT |
防护罩类型 | 无(开放式) |
北美温度代码 | T4 |
UKEX/ATEX 温度代码 | T4 |
IECEx 温度代码 | T4 |
(1) 在 60 °C (140 °F) 下测量的值。 功耗因温度而异。 (2) 使用此导体类别信息制定导体布线计划。 请参见 Industrial Automation Wiring and Grounding Guidelines(出版号:1770-4.1)。 请按照相应系统级安装手册中的描述,使用该导线类别信息来规划导线布线。 |
