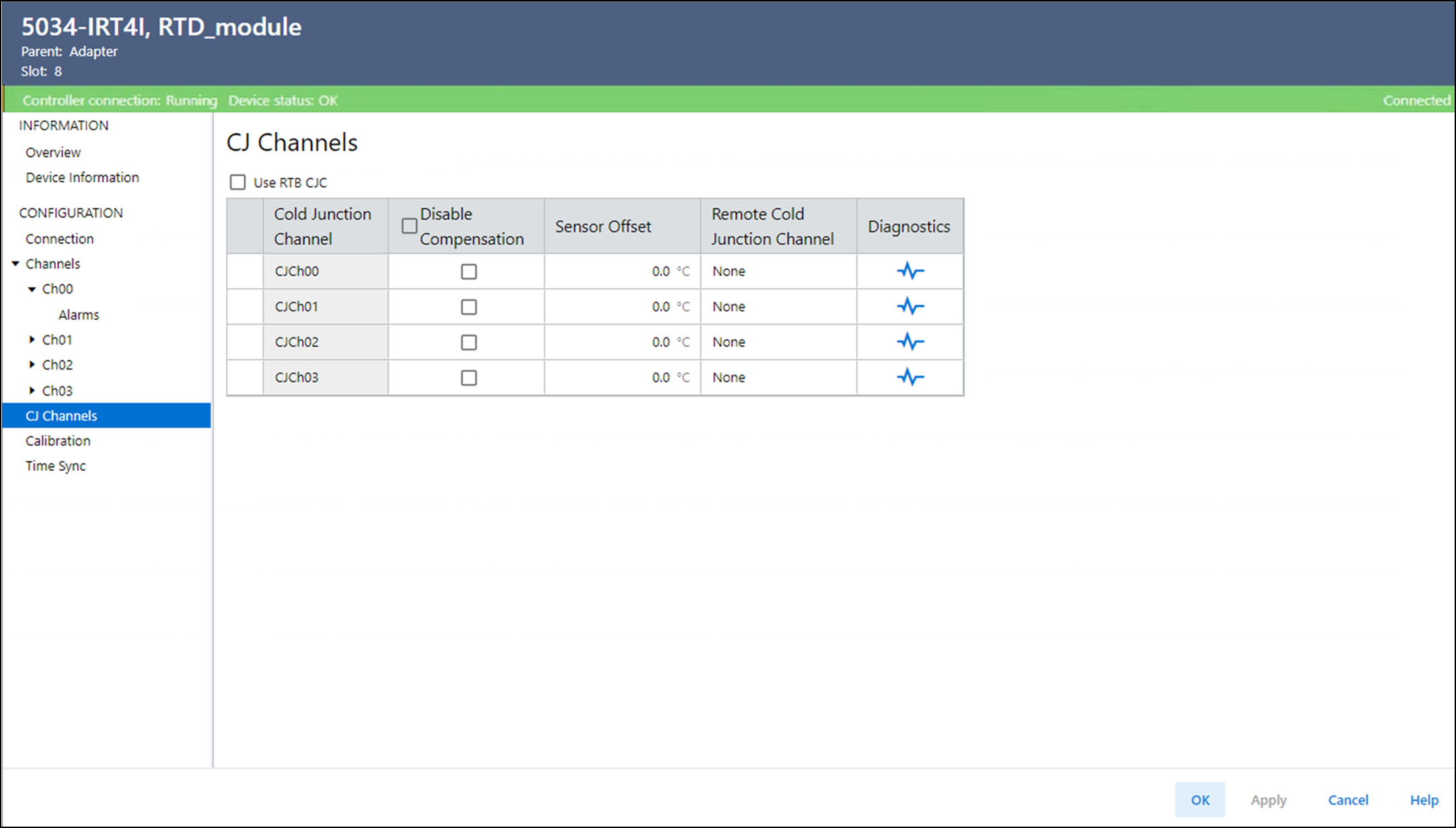

CJ Channels 视图

将模块通道连接到热电偶输入类型时，使用 CJ Channels 视图选择 Cold Junction Compensation。

您可以在此视图上执行以下操作：

选择下列 CJC 模式之一进行 CJ 补偿：

板载 CJC - 在该视图中看不到该选项。如果在 Remote Cold Junction Channel 列中选择了 None，则不选中 Use RTB CJC 复选框，且使用标准 RTB（不带 CJC），则您可假定通道正在使用板载 CJC 进行 CJ 补偿。

RTB CJC - 如果在 Remote Cold Junction Channel 列中选择了 None，且使用带 CJC 的 RTB，则您可假定通道正在使用 RTB CJC 进行 CJ 补偿。

重要提示: 如果您的应用项目由于精度要求而必须使用 RTB CJC，则确保已选中 Use RTB CJC 复选框，且您正在使用带 CJC 的 RTB。如果使用标准 RTB（不带 CJC）且已选中 Use RTB CJC 复选框，则通道将发生故障。

远程冷端补偿通道 (Remote CJC) - 如果在 Remote Cold Junction Channel 列中选择了 Chxx，则您可假定通道正在使用远程 Chxx 进行 CJ 补偿。

禁用通道补偿。

查看 CJ 通道的诊断详细信息。

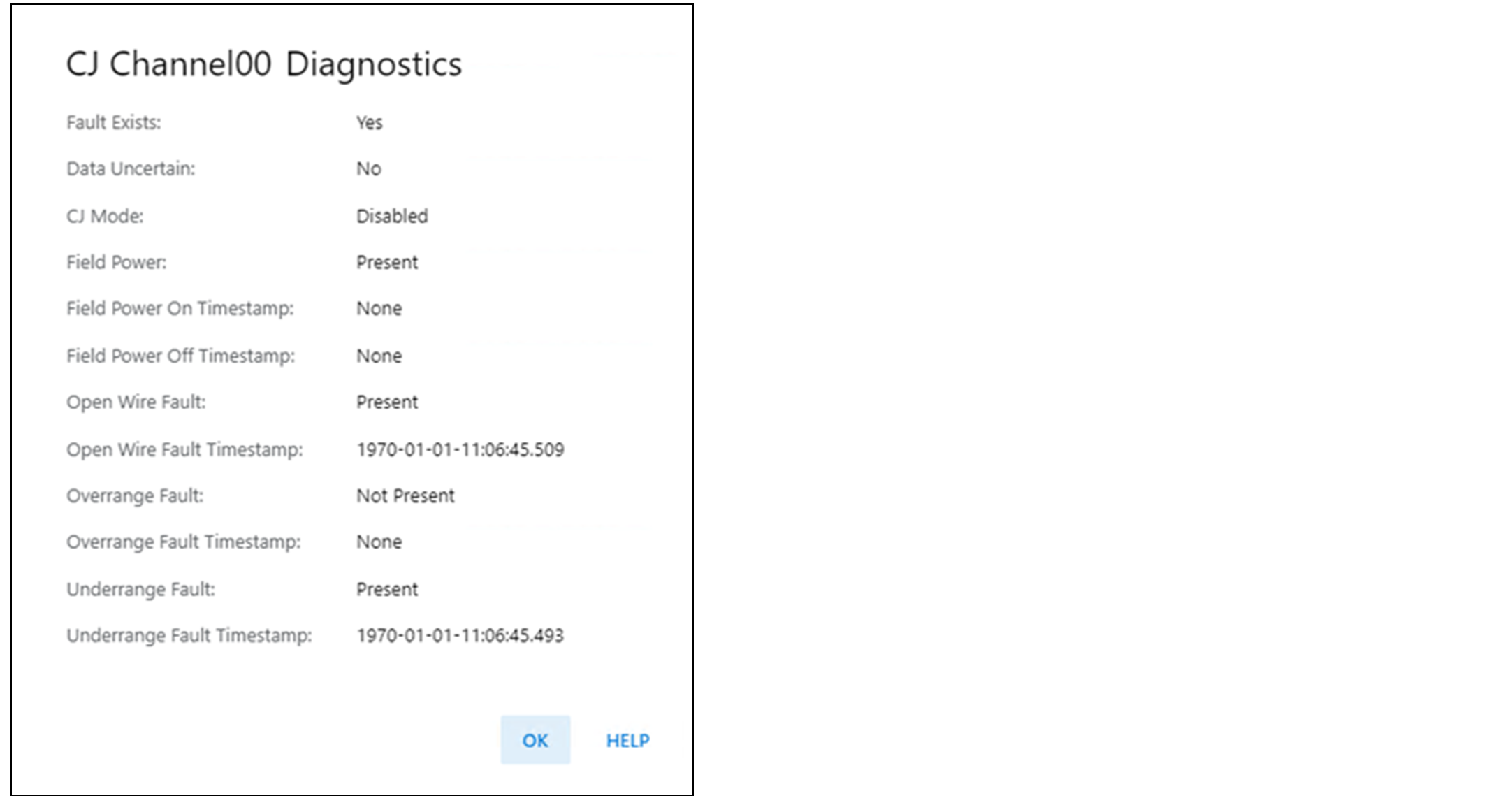

CJ Channelxx 诊断

当存在 CJ 连接时，显示 CJ 通道的诊断信息。当与模块联机时，选择图标

在 CJ Channels 视图上查看诊断信息。
