校准步骤

本示例介绍了如何对 5034-IRT4I 模块通道进行校准，以便与 RTD 输入类型结合使用。 5034-IRT4I 模块使用以下电阻进行校准（单位为欧姆）：
  • 1 Ω 电阻，用于基准值下限校准
  • 448 Ω 电阻，用于基准值上限校准
对模拟量输入模块应用信号基准值上下限，以便对该模块进行校准。 基准值必须与通道使用的输入范围相匹配。
模拟量输入模块校准基准值
输入类型
输入信号范围
校准基准值下限
校准基准值上限
RTD
1...500 Ω
1 Ω
448 Ω
热电偶
-100 ... +100 mV
0.0 mV
100.0 mV
  1. 将基准值下限电阻连接至要校准的通道。
  2. 使项目转至在线状态，并确保控制器处于编程模式。
  3. 确认为要校准的通道配置了合适的输入范围。

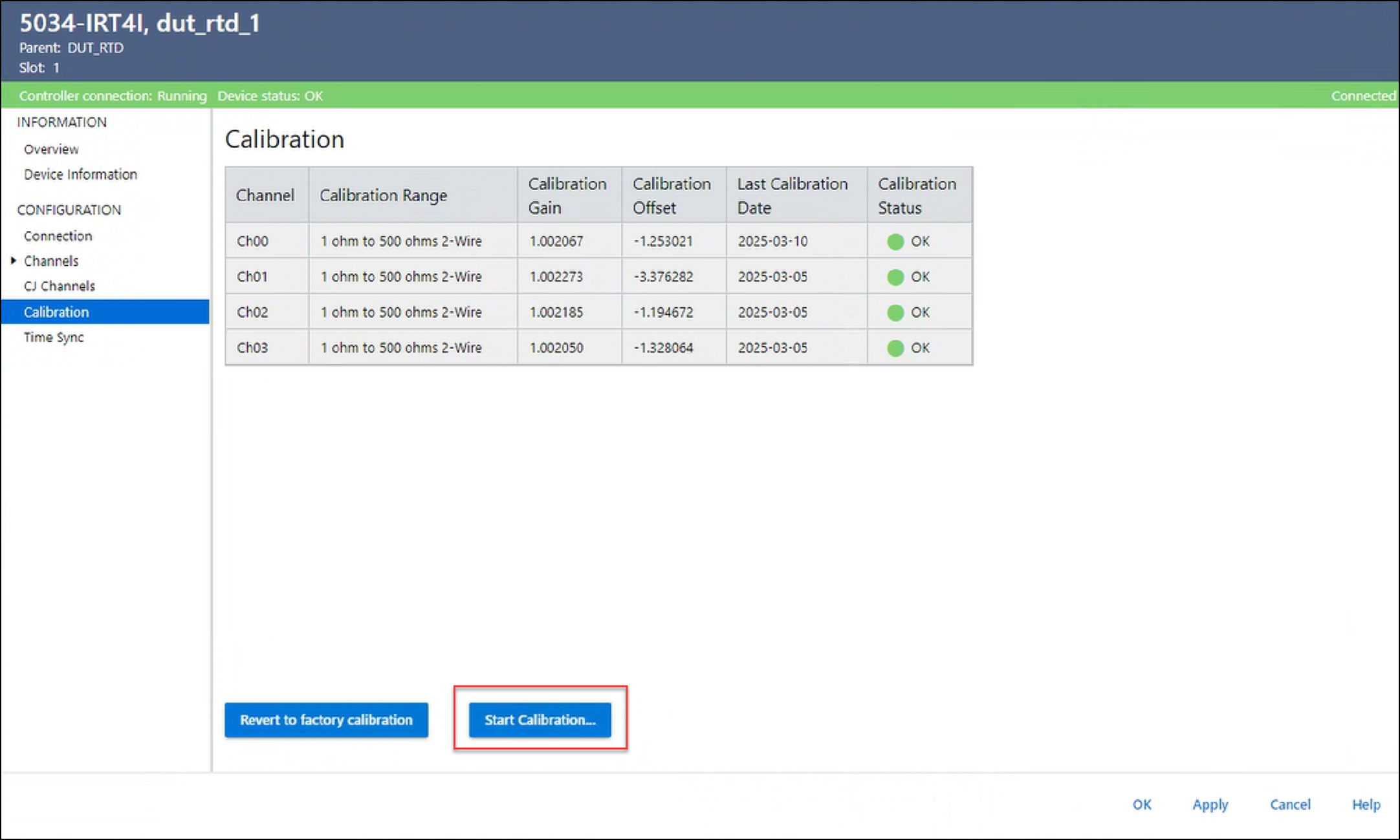

  4. 在 Module Properties 对话框的 Calibration 视图中，选择 Start Calibration。

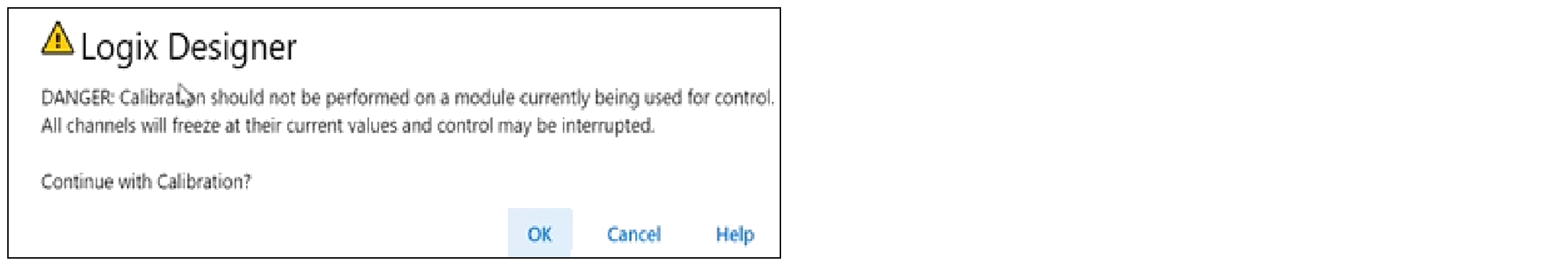

  5. 随后会出现一个对话框，提示您确认是否要校准该通道，请选择 OK。

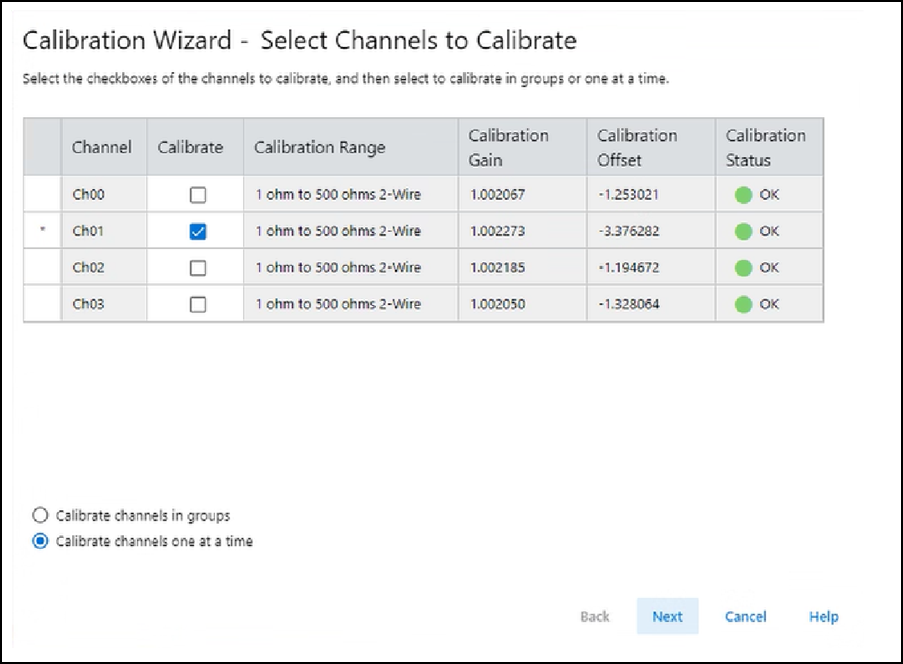

  6. 一次或成组选择要校准的通道，然后选择 Next。

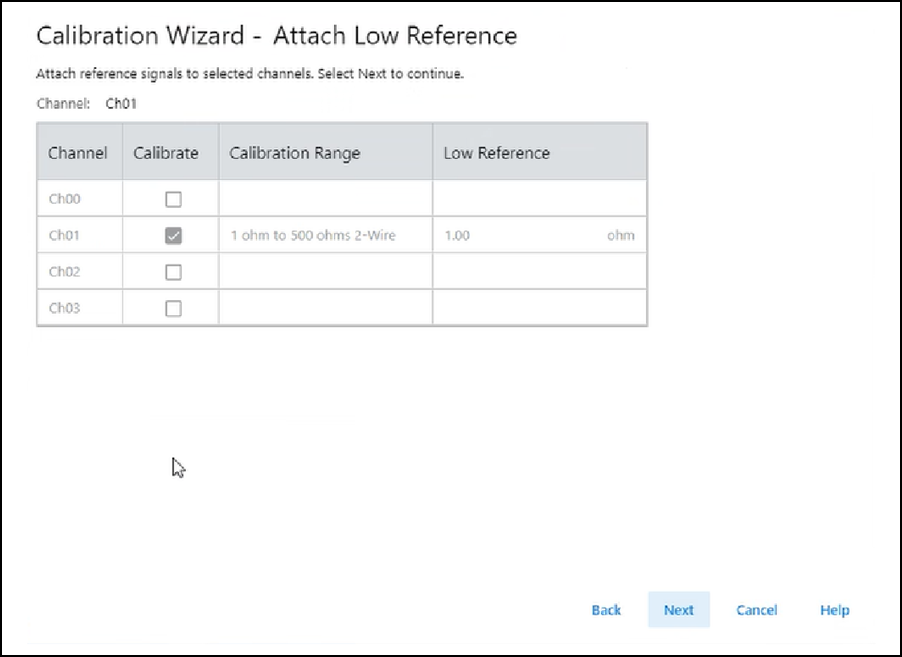

  7. 随即会出现 Attach Low Reference 对话框，请将 1 Ω 电阻连接至要校准的通道。
  8. 选择 Next。

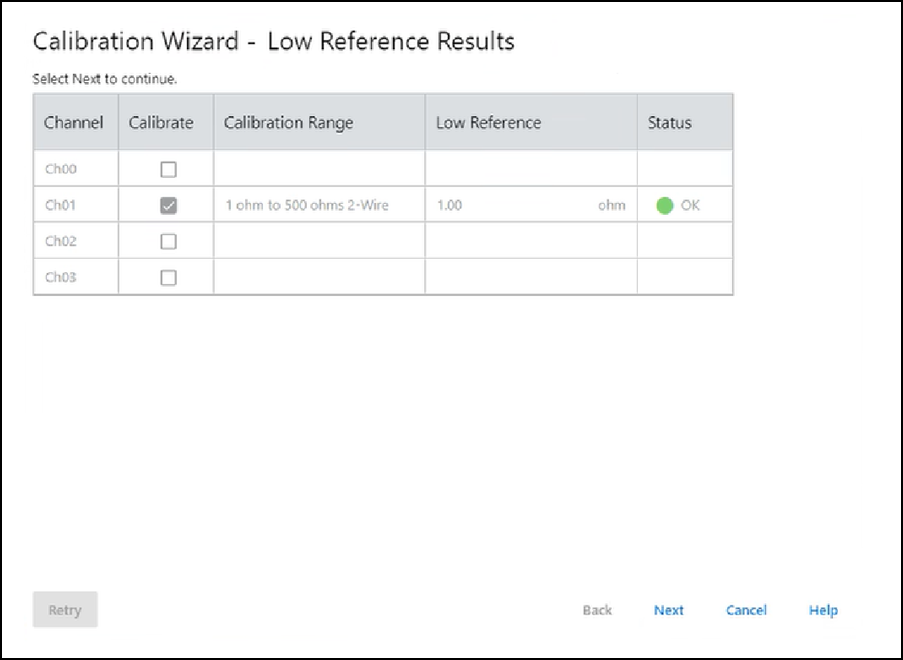

    随即会出现 Low Reference Results 对话框，指示校准通道的状态。
  9. 如果状态为 OK，请选择 Next。
    如果状态不为 OK，请重复校准过程。

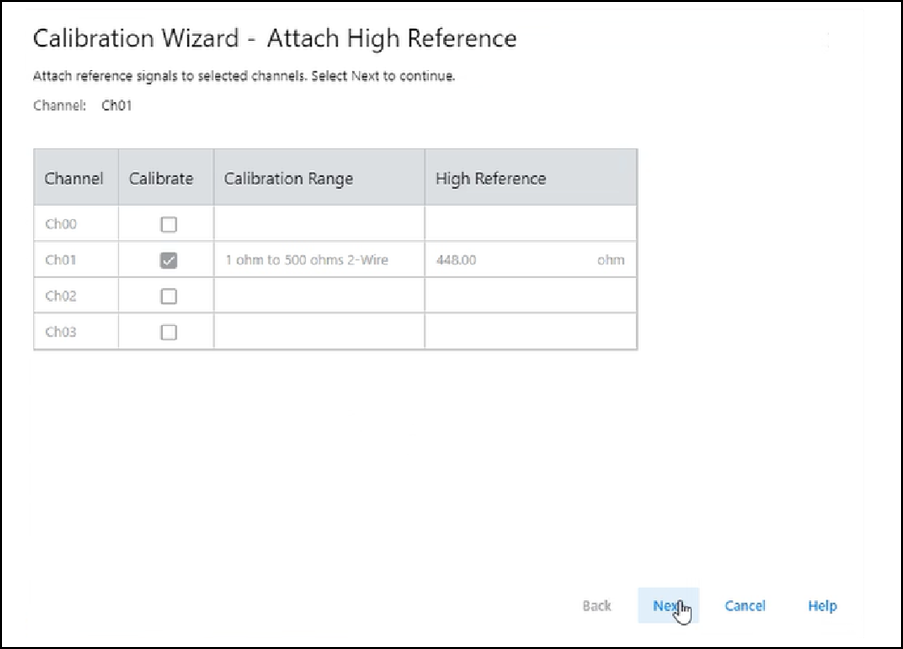

  10. 随即会出现 Attach High Reference 对话框，请将 448 Ω 电阻连接至要校准的通道。
  11. 选择 Next。

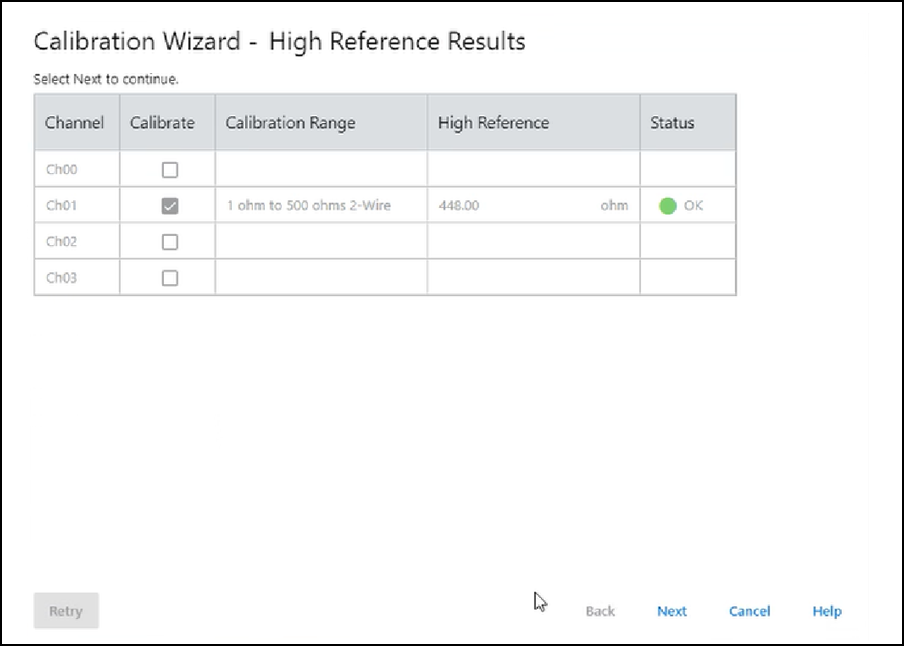

    随即会出现 High Reference Results 对话框，指示校准通道的状态。
  12. 如果状态为 OK，请选择 Next。
    如果状态不为 OK，请重复校准过程。

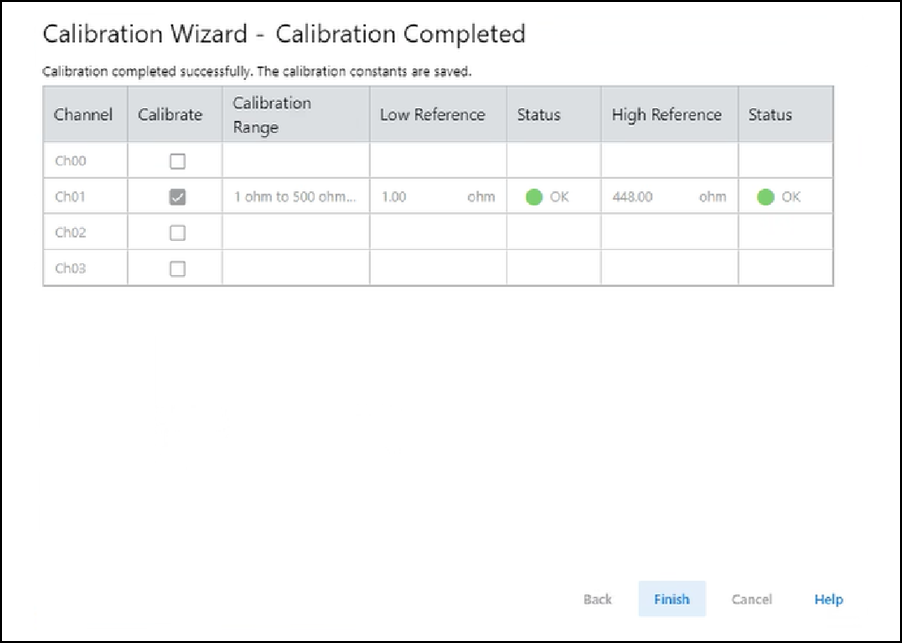

  13. 出现 Calibration Completed 对话框后，选择 Finish。
