技术参数

技术参数 - 5034-IRT4I、5034-IRT4IXT
属性	5034-IRT4I、5034-IRT4IXT
电阻输入范围	1…500 Ω 2…1000 Ω 4…2000 Ω 8…4000 Ω
输入类型，RTD	100、200、500、1000 Ω 铂，α = 385 100、200、500、1000 Ω 铂，α = 3916 120 Ω 镍，α = 672 100、120、200、500 Ω 镍、α = 618 10 Ω 铜 427
输入范围，热电偶/毫伏	±100 mV
输入类型，热电偶	B、C、D、E、J、K、N、R、S、T 和 TXK/XK(L)
输入阻抗	热电偶/毫伏：> 1 MΩ RTD：> 1 MΩ
共模电压（通道到通道）	250 V（连续），基本绝缘
模块转换方法	Sigma-delta，24 位多路复用 ADC
分辨率，RTD/电阻型 50/60 Hz 陷波滤波器	16 位
分辨率，热电偶/毫伏 50/60 Hz 陷波滤波器	16 位
RTD 激励电流	1000、2000 和 4000 Ω 的范围为 250 µA 500 Ω 的范围为 250 µA
热电偶线性化	ITS-90
CJ 模式	板载 CJC、RTB CJC、远程 CJC
板载 CJC 输入（仅用于热电偶模式）	CJC 传感器 5034-IRT4I 和 5034-IRT4IXT 内嵌四个热敏电阻 Vishay NTCS0805E3103FHT
板载 CJC 传感器精度	±3.0 °C, 0 °C < T_amb < 60 °C (±5.4 °F, 32 °F < T_amb < 140 °F) ±4.0 °C, -25 °C < T_amb < 0 °C (±7.2 °F, -13 °F < T_amb < 32 °F)
RTB CJC 输入（仅用于热电偶模式）	CJC 传感器 5034-RTBT 和 5034-RTBTS 内嵌四个热敏电阻 TE 连接 TE 10K3A1A
RTB CJC 传感器精度	±0.6 °C, 0 °C < T_amb < 60 °C (±1.1 °F, 32 °F < T_amb < 140 °F) ±1.2 °C, -25 °C < T_amb < 0 °C (±2.2 °F, -13 °F < T_amb < 32 °F)
CJC 转换方法	12 位 SAR
25 °C (77 °F) 时的校准精度	热电偶/毫伏：0.1% 满量程，配有 50/60 Hz 滤波器 RTD：500 Ω、1 kΩ、2 kΩ、4 kΩ 范围，0.1% 满量程，配有 50/60 Hz 滤波器
全温度范围内校准精度 -25 到 +60 °C（-13 到 +140 °F）	热电偶/毫伏：0.25% 满量程，配有 50/60 Hz 滤波器 RTD：500 Ω、1 kΩ、2 kΩ、4 kΩ 范围，0.25% 满量程，配有 50/60 Hz 滤波器
每通道最快扫描时间	0.36 ms
每模块最快扫描时间	0.36 ms
输入陷波滤波器选型 (Hz)	10、20、50、60（默认值）、100、200、500、1000、2500、5000
硬件输入滤波器	1 kHz
数字量输入滤波器	一阶滞后，0 ms（默认值） 0...32,767 ms (32.767 s)
常模噪声抑制比	50/60 Hz 时为 65 dB，取决于陷波滤波器
断线检测时间	< 200 ms
过电压保护（最大值）	32 V DC
工程单位整定	是
实时通道采样	是
输入的滚动时间戳	是
数据格式	IEEE 754 32 位浮点

技术参数 - 5034-IRT4I、5034-IRT4IXT - RTD 传感器
RTD 传感器类型 ⁽¹⁾	温度范围
100、200、500、1000 Ω PT 385	-200…+870 °C -328…+1598 °F 73…1143 K 132…2058 °R
100、200、500、1000 Ω PT 3916	-200…+630 °C -328…+1166 °F 73…903 K 132…1626 °R
10 Ω CU 427	-200…+260 °C -328…+500 °F 73…533 K 132…960 °R
120 Ω NI 672	-80…+320 °C -112…+608 °F 193…593 K 348…1068 °R
100、120、200、500 Ω NI 618	-60…+250 °C -76…+482 °F 213…523 K 384…942 °R
(1) 每种传感器类型均支持列出的所有温度范围。

技术参数 - 5034-IRT4I、5034-IRT4IXT - 热电偶
热电偶类型	温度范围
热电偶类型 B	21…1820 °C 68…3308 °F 293…2093 K 528…3768 °R
热电偶类型 C	0…2315 °C 32…4199 °F 273…2588 K 492…4659 °R
热电偶类型 D	0…2315 °C 32…4199 °F 273…2588 K 492…4659 °R
热电偶类型 E	-270…+1000 °C -454…+1832 °F 3…1273 K 6…2292 °R
热电偶类型 J	-210…+1200 °C -346…+2192 °F 63…1473 K 114…2652 °R
热电偶类型 K	-270…+1372 °C -454…+2502 °F 3…1645 K 6…2961 °R
热电偶类型 N	-270…+1300 °C -454…+2372 °F 3…1573 K 6…2832 °R
热电偶类型 R	-50…+1768 °C -58…+3215 °F 223…2041 K 402…3674 °R
热电偶类型 S	-50…+1768 °C -58…+3215 °F 223…2041 K 402…3674 °R
热电偶类型 T	-270…+400 °C -454…+752 °F 3…673 K 6…1212 °R
热电偶类型 TXK/XK(L)	-200…+800 °C -328…+1472 °F 73…1073 K 132…1932 °R

一般参数 - 5034-IRT4I、5034-IRT4IXT
属性	5034-IRT4I、5034-IRT4IXT
输入点数	4 个通道（4 个隔离组）
SA 电源电压（标称值）	24 V DC
SA 电源电压范围	10…30 V DC
SA 电源电流（标称值）	50 mA
SA 电源电流（最大值）	0.1 A
无负载 SA 电源电流	11 mA
SA 反极性保护	是
最大功耗 ⁽¹⁾	0.42 W
最大热量损耗 ⁽¹⁾	1.43 BTU/hr
绝缘电压	250 V（连续），基本绝缘类型，系统侧到现场侧 250 V（连续），基本绝缘类型，SA 电源和输入端口 250 V（连续），基本绝缘类型，各个输入端口之间
校准	出厂已校准支持手动校准，请参见 PointMax 模拟量 I/O 模块用户手册（出版物：5034-UM003）
RIUP 支持	是
CIP 同步	是，仅从站普通时钟
电子匹配功能	通过编程软件实现电子匹配功能
RTB 钥匙位置（插槽）	2、7、10
支持 RTB	5034-RTB18、5034-RTB18S、5034-RTBT、5034-RTBTS 为实现更高精度，请使用 5034-RTBT 和 5034-RTBTS 中嵌入的 CJC 热敏电阻。
接线类别 ⁽²⁾	2 - 信号端口 2 - 电源端口
接线技术参数	关于可拆卸端子块接线技术参数，请参见 PointMax I/O 系统规格技术数据（出版物：5034-TD001）
指示灯	1 个绿色/红色模块状态指示灯 1 个绿色/红色 SA 电源状态指示灯 4 个黄色/红色 I/O 状态指示灯
近似尺寸（高 x 宽 x 深）	123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.)
近似重量	45.0 g (1.59 oz.) – 5034-IRT4I 48.0 g (1.69 oz.) – 5034-IRT4IXT
防护罩类型	无（开放式）
北美温度代码	T4
UKEX/ATEX 温度代码	T4
IECEx 温度代码	T4
(1) 在 60 °C (140 °F) 下测量的值。功耗因温度而异。 (2) 使用此导体类别信息制定导体布线计划。请参见 Industrial Automation Wiring and Grounding Guidelines（出版物：1770-4.1）。请按照相应系统级安装手册中的描述，使用该导线类别信息来规划导线布线。

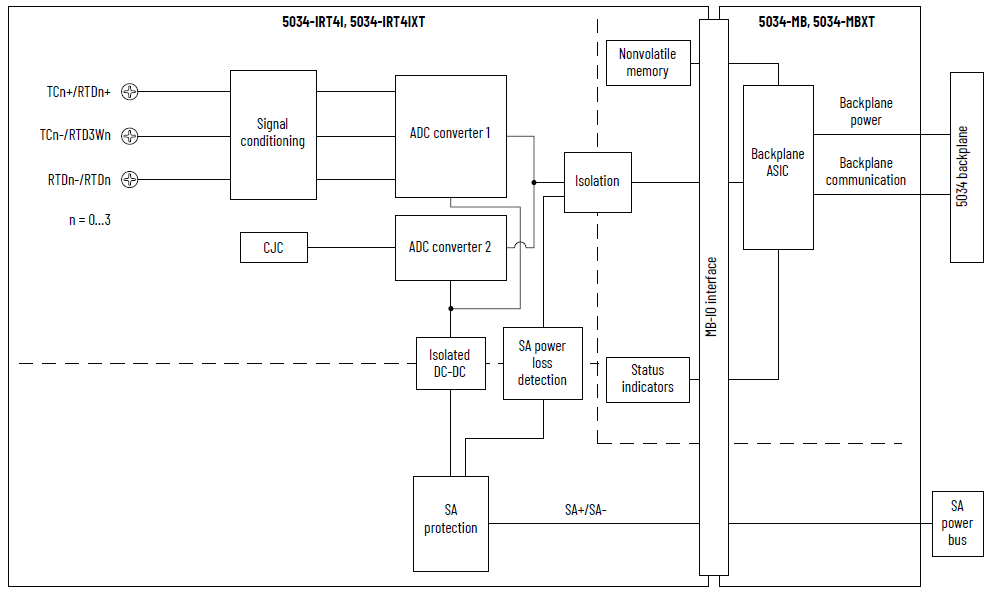

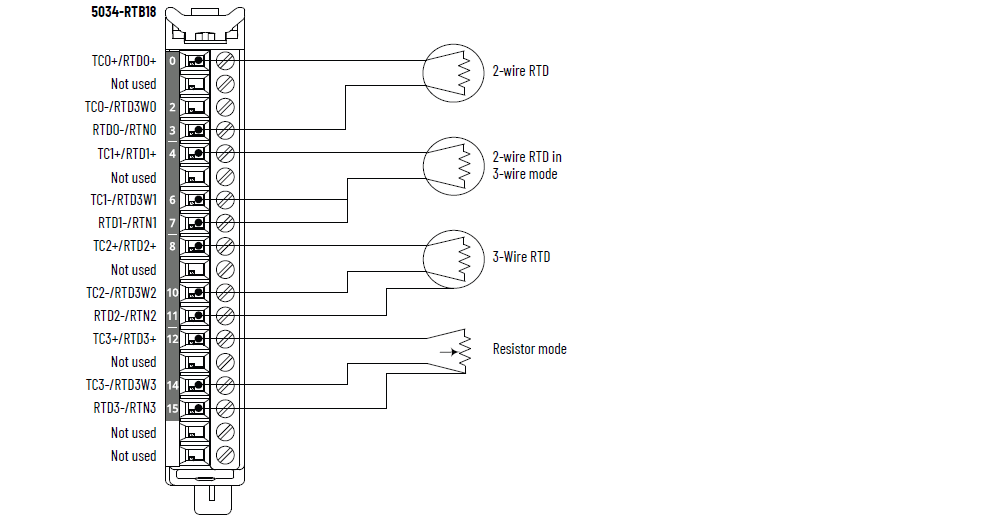

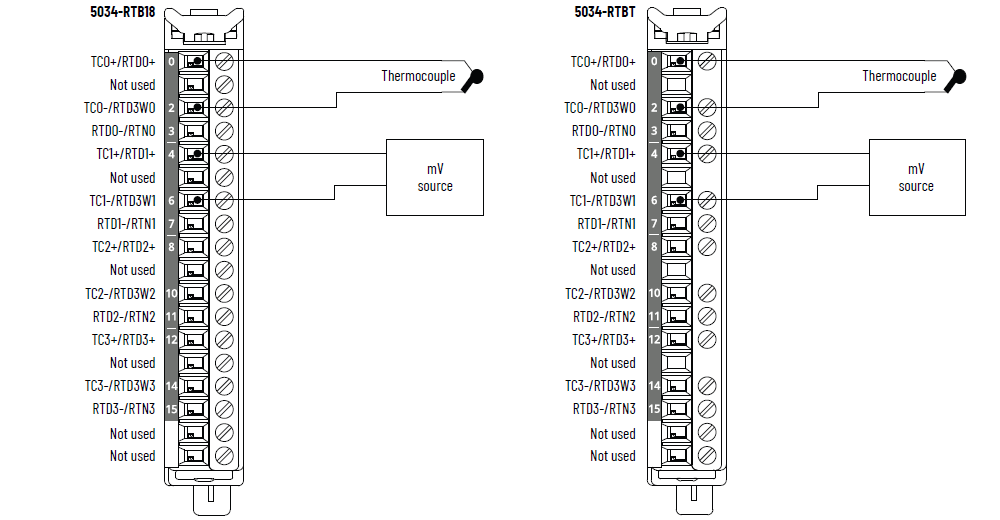

5034-IRT4I 和 5034-IRT4IXT 模拟量 4 输入隔离型 RTD/TC 模块
