5034-OB8S 和 5034-OB8SXT 数字量 8 安全输出模块

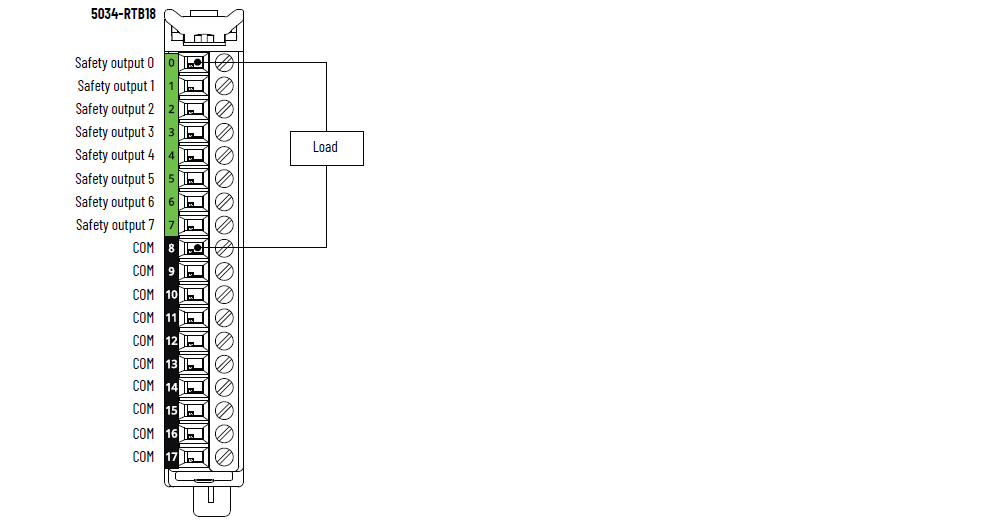

有关可用于功能安全应用的 5034-OB8S 和 5034-OB8SXT 接线图的更多示例，请参见 PointMax 数字量 I/O 模块用户手册（出版物：5034-UM002）。接线配置影响适用于 PointMax 安全 I/O 模块的安全应用级别。

技术规范 - 5034-OB8S、5034-OB8SXT
属性	5034-OB8S、5034-OB8SXT
导通电压范围	17.5…30 V DC
导通状态压降（最大值）	1 A 时为 0.5 V DC
最大关断状态电压	最小负载 10 kΩ 时为 5 V DC
每点关断状态漏电流（最大值）	0.5 mA
每点输出电流额定值（最大值）	40 °C (104 °F) 时为 1 A 60 °C (140 °F) 时为 0.5 A
每模块输出电流额定值（总值）	40 °C (104 °F) 时为 8 A 60 °C (140 °F) 时为 4 A
每个输出允许的现场电容限值（最大值）	100 nF
每个输出允许的现场电感限值（最大值）	0.5 A 时为 1.2 H
关断时感性负载的输出电压限值（最大值）	53 V DC
每点浪涌电流（最大值）	2.4 A 持续 50 ms，每 2 s 可重复一次模块电流额定值不得超过 10 A。
安全等级 ⁽¹⁾	最高可达并包括 4/PL e （符合 EN ISO 13849-1 标准），SIL 3 （符合 IEC 61508 标准）
SRT	6 ms
安全测试脉冲宽度（最大值）	0.7 ms
安全测试脉冲周期（典型值）	512 ms
开路负载检测诊断	关断状态（可手动启用）
输出过载检测	是，典型值 4 A
输出端对高电位短路检测	是，处于安全脉冲测试模式
通道间短路检测	是，处于安全脉冲测试模式
模块过温检测	是
输出对地短路/过载保护	是
SA 电源反向电压保护	是
SA 电源过电压保护（最大值）	60 V DC
(1) 有关安全模块的安全应用适用性等级和安全数据，请参见 PointMax 数字量 I/O 模块用户手册（出版物：5034-UM002）。

通用技术参数 - 5034-OB8S、5034-OB8SXT
属性	5034-OB8S、5034-OB8SXT
每模块输出数	8
输出类型	源电流
SA 电源标称工作电源电压	24 V DC
SA 电源工作电压范围	18…30V DC
SA 电源电流（标称值）	40 °C (104 °F) 为 8.1 A 60 °C (140 °F) 时为 4.1 A
SA 电源电流（最大值）	40 °C (104 °F) 为 8.1 A 60 °C (140 °F) 时为 4.1 A
无负载 SA 电源电流	24 V DC 时为 20 mA
最大功耗	40 °C (104 °F) 时为 2.6 W 60 °C (140 °F) 时为 1.4 W
最大热量损耗	40 °C (104 °F) 时为 8.87 BTU/hr 60 °C (140 °F) 时为 4.78 BTU/hr
绝缘电压	250 V（连续），基本绝缘类型，系统侧到现场侧 SA 电源和输出端口之间无隔离各个输出端口之间无隔离
RIUP 支持	是
CIP Sync	是，仅支持从站普通时钟
电子匹配功能	通过编程软件实现电子匹配功能
RTB 钥匙位置（插槽）	1、5、14
支持 RTB	5034-RTB18、5034-RTB18S
接线类别 ⁽¹⁾	2 - 信号端口 2 - 电源端口
接线技术规范	关于可拆卸端子块接线技术参数，请参见 PointMax I/O 系统技术参数技术数据（出版物：5034-TD001）
指示灯	1 个绿色/红色模块状态指示灯 1 个绿色/红色 SA 电源状态指示灯 8 个黄色/红色 I/O 状态指示灯
近似尺寸（高 x 宽 x 深）	123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.)
近似重量	46.0 g (1.62 oz.) – 5034-OB8S 49.0 g (1.73 oz.) – 5034-OB8SXT
防护罩类型	无（开放式）
北美温度代码	T4
UKEX/ATEX 温度代码	T4
IECEx 温度代码	T4
(1) 使用此导体类别信息制定布线计划。请参见 Industrial Automation Wiring and Grounding Guidelines（出版物：1770-4.1）。请按照相应系统级安装手册中的描述，使用该导线类别信息来规划导线布线。

5034-OB8S 和 5034-OB8SXT 详细信息
