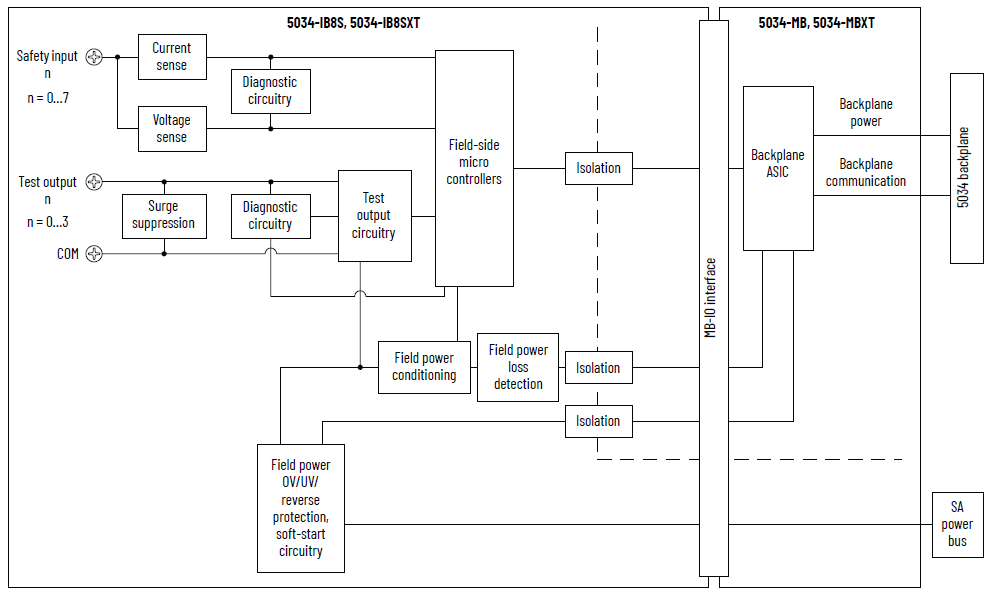

5034-IB8S 和 5034-IB8SXT 安全数字量 8 输入模块

有关可用于功能安全应用的 5034-IB8S 和 5034-IB8SXT 接线图的更多示例，请参见 PointMax 数字量 I/O 模块用户手册（出版物：5034-UM002）。接线配置影响适用于 PointMax 安全 I/O 模块的安全应用级别。

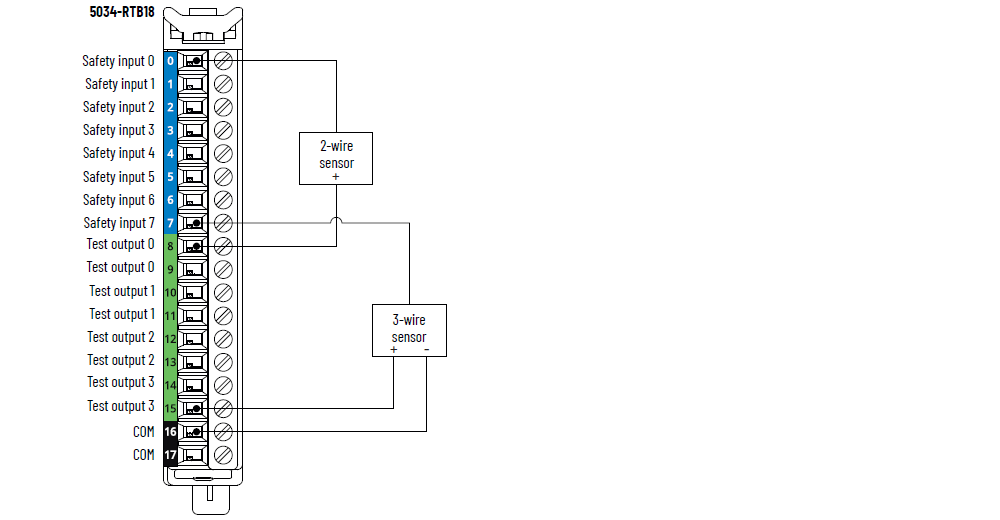

5034-IB8S 和 5034-IB8SXT 接线图 – 2 线和 3 线传感器接线

所有测试输出均支持安全防范指示灯输出。

技术规范 - 5034-IB8S、5034-IB8SXT
属性	5034-IB8S、5034-IB8SXT
导通电压范围	10…30 V DC
最小通态电流	10 V DC 时为 2.2 mA
标称通态电流	24 V DC 时为 2.4 mA
最大通态电流	30 V DC 时为 2.5 mA
最大关断状态电压	5 V DC
最大关断状态电流	1.5 mA
输入延时由断到通，用户可选择的滤波时间	0 ms（默认值）、2 ms、5 ms、10 ms、20 ms、50 ms
输入延时由通到断，用户可选择的滤波时间	0 ms（默认值）、2 ms、5 ms、10 ms、20 ms、50 ms
安全等级 ⁽¹⁾	最高可达并包括 4/PL e （符合 EN ISO 13849-1 标准），SIL 3 （符合 IEC 61508 标准）
SRT	RPI 为 2 ms 时为 7 ms
每点测试输出电流（最大值）	0.7 A
每模块测试输出电流（总值）	2.8 A
测试输出脉冲宽度（最大值）	0.7 ms
测试输出脉冲周期（典型值）	512 ms
测试输出端场电容（最大值）	100 nF
每测试输出浪涌电流（最大值）	2.4 A 持续 50 ms，每 2 s 可重复一次模块电流额定值不得超过 5 A。
测试输出导通状态压降（最大值）	0.7 A 时为 0.5 V DC
测试输出关断状态漏电流（最大值）	0.5 mA
测试输出关断状态电压（最大值）	5 V DC
安全防范指示灯故障阈值电流（最大值）	6 mA
安全防范指示灯故障阈值电流（最小值）	1.8 mA
测试输出对地短路/过载保护	是（每点），典型值 4 A
模块过温检测	是
SA 电源反向电压保护	是
SA 电源过电压保护（最大值）	60 V DC
(1) 有关安全模块的安全应用适用性等级和安全数据，请参见 PointMax 数字量 I/O 模块用户手册（出版物：5034-UM002）。

通用技术参数 - 5034-IB8S、5034-IB8SXT
属性	5034-IB8S、5034-IB8SXT
安全输入数量	8
输入类型	IEC 61131-2（类型 3），电流灌入型
测试输出/安全防范指示灯输出数量	4
测试输出类型	源电流
SA 电源标称工作电源电压	24 V DC
SA 电源工作电压范围	18…30V DC
SA 电源电流（标称值）	2.9 A
SA 电源电流（最大值）	2.9 A
无负载 SA 电源电流	24 V DC 时为 19 mA
最大功耗	1.55 W
最大热量损耗	5.29 BTU/hr
绝缘电压	250 V（连续），基本绝缘类型，系统侧到现场侧传感器与执行器电源和输入端口之间无隔离各个输入端口之间无隔离
RIUP 支持	是
CIP Sync	是，仅支持从站普通时钟
电子匹配功能	通过编程软件实现电子匹配功能
RTB 钥匙位置	1、4、14
支持 RTB	5034-RTB18、5034-RTB18S
接线类别 ⁽²⁾	2 - 信号端口 2 - 电源端口
接线技术规范	关于可拆卸端子块接线技术参数，请参见 PointMax I/O 系统技术参数技术数据（出版物：5034-TD001）
指示灯	1 个绿色/红色模块状态指示灯 1 个绿色/红色 SA 电源状态指示灯 8 个黄色/红色 I/O 状态指示灯
近似尺寸（高 x 宽 x 深）	123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.)
近似重量	46.0 g (1.62 oz.) – 5034-IB8S 49.0 g (1.73 oz.) – 5034-IB8SXT
防护罩类型	无（开放式）
北美温度代码	T4
UKEX/ATEX 温度代码	T4
IECEx 温度代码	T4
(1) 使用此导体类别信息制定布线计划。请参见 Industrial Automation Wiring and Grounding Guidelines（出版物：1770-4.1）。请按照相应系统级安装手册中的描述，使用该导线类别信息来规划导线布线。
