5034-OW4I 和 5034-OW4IXT 继电器 4 输出隔离型 2 A 模块

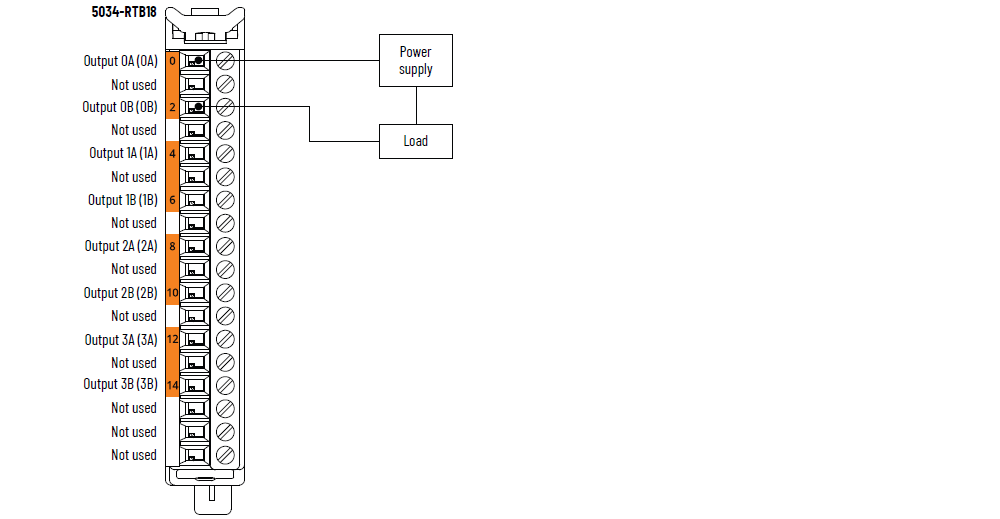

5034-OW4I 和 5034-OW4IXT 接线图

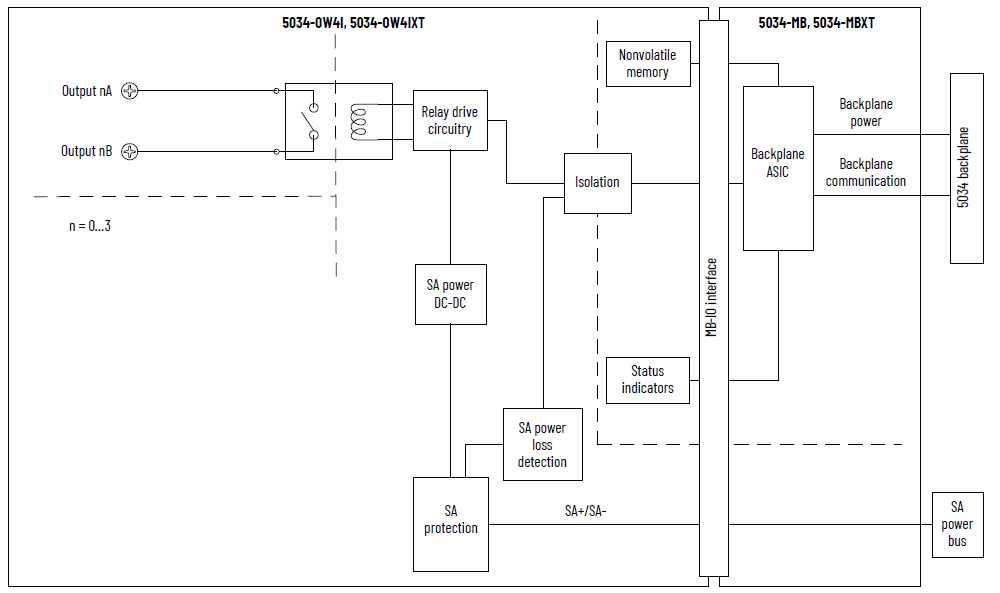

5034-OW4I 和 5034-OW4IXT 功能块图

属性 | 5034-OW4I、5034-OW4IXT |
---|---|
继电器额定值 (1) | 5…30 V DC 时:2 A 阻性/通道 120 V AC,50/60 Hz 时:2 A 阻性/通道 240 V AC,50/60 Hz 时:2 A 阻性/通道 |
关断状态漏电流 | 0 mA 干触点,无板载缓冲器 |
额定输出电流,最大值 | 5…30 V DC 时:2 A 阻性/通道 120 V AC,50/60 Hz 时:2 A 阻性/通道 240 V AC,50/60 Hz 时:2 A 阻性/通道 |
输出延迟时间(背板到螺丝)(最大值) 由 Off 到 On 由 On 到 Off | 10 ms |
初始触点阻抗(最大值) | 30 mΩ |
编程模式下每点输出状态 | 保持上一状态 On Off(默认值) |
故障模式下每点输出状态 | 保持上一状态 亮起 Off(默认值) |
故障模式每点持续时间 | 1 s 2 s 5 s 10 s Forever(默认值) |
故障模式后每点最终输出状态 | 亮起 Off(默认值) |
每点通态电流(最小值) | 100 mV DC 时为 100 uA |
开关频率,最大值 | 1 个操作/3 秒(额定负载时为 0.3 Hz) |
预期触点寿命(电气式) | 2 A,240 V AC(阻性):最小 1 x 10 5 次操作循环(20 次/分钟时)2 A,30 V DC(阻性):最小 1 x 10 5 次操作循环(20 次/分钟时) |
预期触点寿命(机械式) | 最小 2 x 10 7 次操作循环(180 次/分钟时) |
导向器负载额定值 | 5…240 V AC,50/60 Hz,C300(一般用途)/通道 5…125 V DC,R150(一般用途)/通道 |
(1) 浪涌抑制 - 在外部感性负载上连接浪涌抑制器可延长模块的使用寿命。如需了解更多信息,请参见 Industrial
Automation Wiring and Grounding Guidelines(出版物:1770-4.1)。 |
属性 | 5034-OW4I、5034-OW4IXT |
---|---|
输出点数 | 4 个 A 型(常开) |
输出电压范围 | 5…30 V DC 5…240 V AC |
SA 电源电压(标称值) | 24 V DC |
SA 电源电压范围 | 10…30 V DC |
SA 电源电流(标称值) | 100 mA |
SA 电源电流(最大值) | 200 mA |
无负载 SA 电源电流 | 3.0 mA |
SA 反极性保护 | 是 |
最大功耗 (1) | 0.74 W |
最大热量损耗 (1) | 2.52 BTU/hr |
绝缘电压 | 250 V(连续),基本绝缘类型,系统侧到 SA 侧 250 V(连续),增强绝缘类型,系统侧到通道侧 250 V(连续),增强绝缘类型,SA 侧到通道侧 250 V(连续),增强绝缘类型,通道侧到通道侧 |
RIUP 支持 | 是 |
电子匹配功能 | 通过编程软件实现电子匹配功能 |
RTB 钥匙位置(插槽) | 7、12、15 |
支持 RTB | 5034-RTB18、5034-RTB18S |
接线类别 (2) | 2 - 信号端口 2 - 电源端口 |
接线技术规范 | 关于可拆卸端子块接线技术参数,请参见 PointMax I/O 系统技术参数技术数据(出版物:5034-TD001) |
指示灯 | 1 个绿色/红色模块状态指示灯 1 个绿色/红色 SA 电源状态指示灯 4 个黄色 I/O 状态指示灯 |
近似尺寸(高 x 宽 x 深) | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
近似重量 | 53.0 g (1.87 oz.) – 5034-OW4I 55.0 g (1.94 oz.) – 5034-OW4IXT |
防护罩类型 | 无(开放式) |
北美温度代码 | T4 |
UKEX/ATEX 温度代码 | T4 |
IECEx 温度代码 | T4 |
(1) 数值在 60 °C (140 °F) 下测得。 功耗因温度而异。 (2) 使用此导体类别信息制定导体布线计划。 请参见 Industrial Automation Wiring and
Grounding Guidelines(出版物:1770-4.1)。
请按照相应系统级安装手册中的描述,使用该导线类别信息来规划导线布线。 |
