5034-OB8 和 5034-OB8XT 数字量 8 输出模块

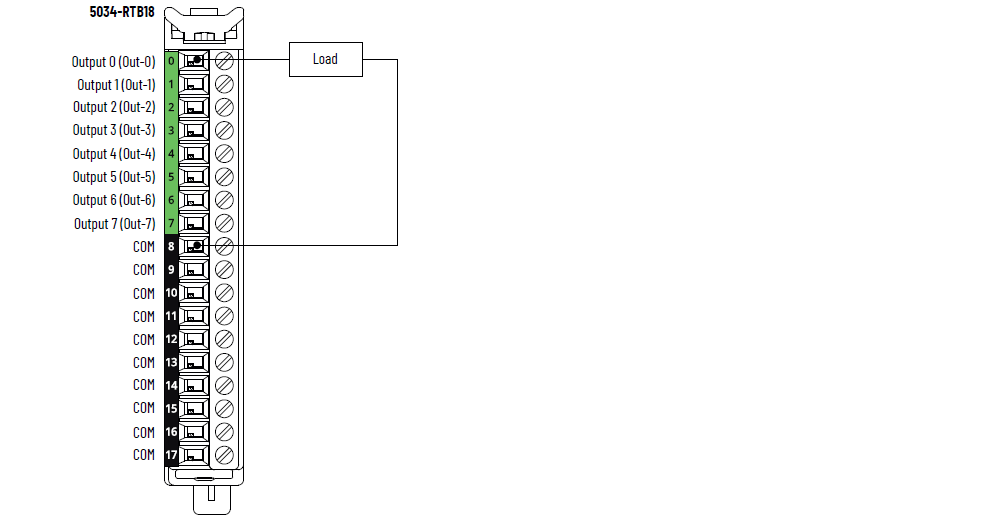

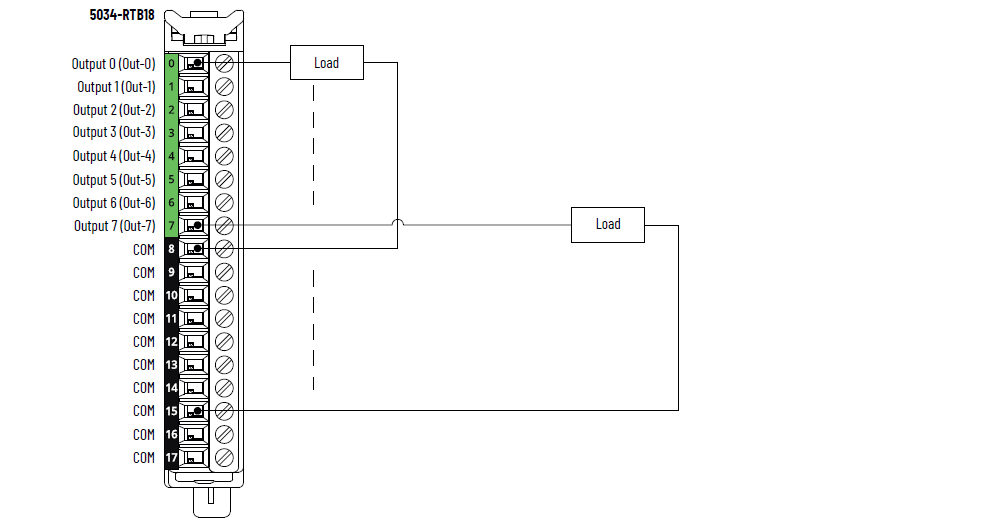

5034-OB8 和 5034-OB8XT 接线图 – COM 引脚独立负载回路接线

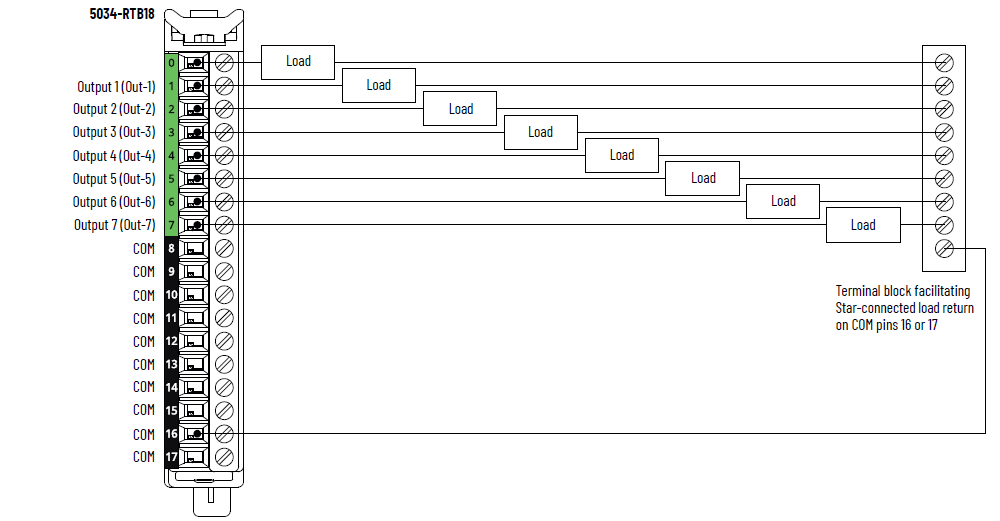

5034-OB8 和 5034-OB8XT 接线图 – COM 引脚星型连接负载回路接线

重要提示: 星型连接负载回路接线仅能使用 COM 引脚 16 和 17。

技术规范 - 5034-OB8、5034-OB8XT
属性	5034-OB8、5034-OB8XT
导通电压范围	10…30 V DC
导通状态压降（最大值）	0.25 V DC
每点通态电流（最小值）	1 mA
关断状态电压关断状态断线检测禁用	最小负载为 1 mA 时为 5 V DC
最大关断状态电压关断状态断线检测启用	最小负载为 5 mA 时为 5 V DC
每点关断状态漏电流（最大值）关断状态断线检测禁用	0.05 mA
每点关断状态漏电流（最大值 ⁽¹⁾）关断状态断线检测启用	0.5 mA
每点输出电流额定值（最大值）	0.5 A
每模块输出电流额定值（最大值）	4 A
每点浪涌电流（最大值）	1.5 A 持续 10 ms，每 3 s 可重复一次
快速感性负载关断	是
允许感性负载（最大值）	1.2 H
关断时感性负载的输出电压限值	SA 电压 - 44 V SA 电压为 24 V 时的典型值为 -20 V
输出延迟时间（背板到螺丝）（最大值）由 Off 到 On 由 On 到 Off	0.5 A 时为 120 us
脉冲宽度（最小值）	200 µs
开路负载检测诊断	是，可配置（默认关闭）
输出短路/过载检测	是
输出短路/过载保护	是
导向器负载额定值	1.5 A 浪涌电流，0.5 A 额定电流，DC-14
编程模式下每点输出状态	保持上一状态 On Off（默认值）
故障模式下每点输出状态	保持上一状态 On Off（默认值）
故障模式每点持续时间	1 s 2 s 5 s 10 s Forever（默认值）
故障模式后每点最终输出状态	On Off（默认值）
规划输出	支持，精度 ±100 µs
(1) 推荐的负载电阻 – 为了限制通过固态输出的漏电流的影响，可以将负载电阻与负载并联。对于 24 V 直流操作，使用 5.6 kΩ/0.5 W 电阻进行晶体管开关操作。

通用技术参数 - 5034-OB8、5034-OB8XT
属性	5034-OB8、5034-OB8XT
输出点数	8 个通道（1 组，每组 8 个），拉出型
电压类别	24 V DC 拉出型
输出电压（标称值）	24 V DC
输出电压范围	10…30 V DC
SA 电源电压（标称值）	24 V DC
SA 电源电压范围	10…30 V DC
SA 电源电流（标称值）	4.1 A
SA 电源电流（最大值）	4.2 A
无负载 SA 电源电流	12 mA
SA 反极性保护	是
最大功耗 ⁽¹⁾	0.91 W
最大热量损耗 ⁽¹⁾	3.11 BTU/hr
绝缘电压	250 V（连续），基本绝缘类型，系统侧到现场侧 SA 电源与输出之间无隔离各个输出之间无隔离
RIUP 支持	是
CIP 同步	是，仅支持从站普通时钟
电子匹配功能	通过编程软件实现电子匹配功能
RTB 钥匙位置（插槽）	1、5、11
支持 RTB	5034-RTB18、5034-RTB18S
接线类别 ⁽²⁾	2 - 信号端口 2 - 电源端口
接线技术规范	关于可拆卸端子块接线技术参数，请参见 PointMax I/O 系统技术参数技术数据（出版物：5034-TD001）
指示灯	1 个绿色/红色模块状态指示灯 1 个绿色/红色 SA 电源状态指示灯 8 个黄色/红色 I/O 状态指示灯
近似尺寸（高 x 宽 x 深）	123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.)
近似重量	43.0 g (1.52 oz) – 5034-OB8 45.0 g (1.59 oz.) – 5034-OB8XT
防护罩类型	无（开放式）
北美温度代码	T4
UKEX/ATEX 温度代码	T4
IECEx 温度代码	T4
(1) 数值在 60 °C (140 °F) 下测得。功耗因温度而异。 (2) 使用此导体类别信息制定导体布线计划。请参见 Industrial Automation Wiring and Grounding Guidelines（出版物：1770-4.1) 。请按照相应系统级安装手册中的描述，使用该导线类别信息来规划导线布线。
