5034-OB4 和 5034-OB4XT 数字量 4 输出 2 A 模块

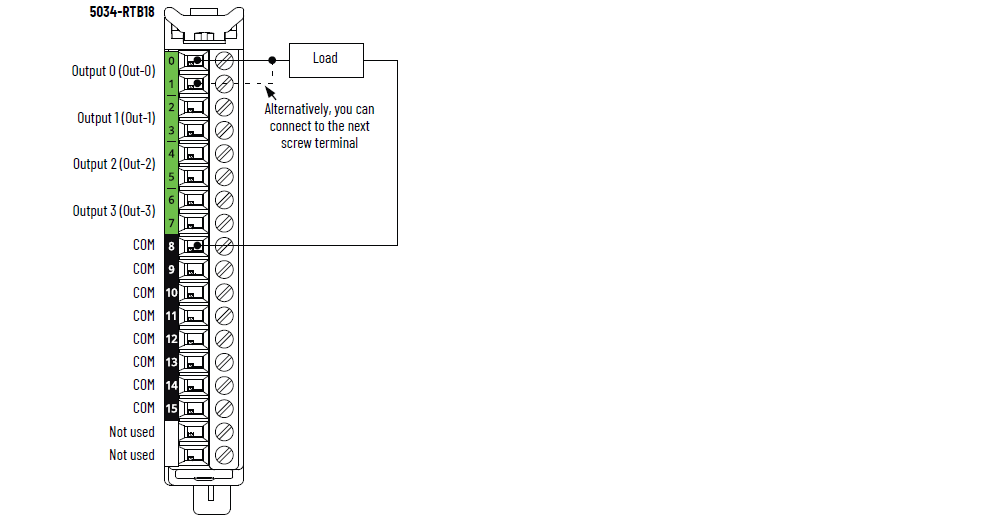

5034-OB4 和 5034-OB4XT 接线图

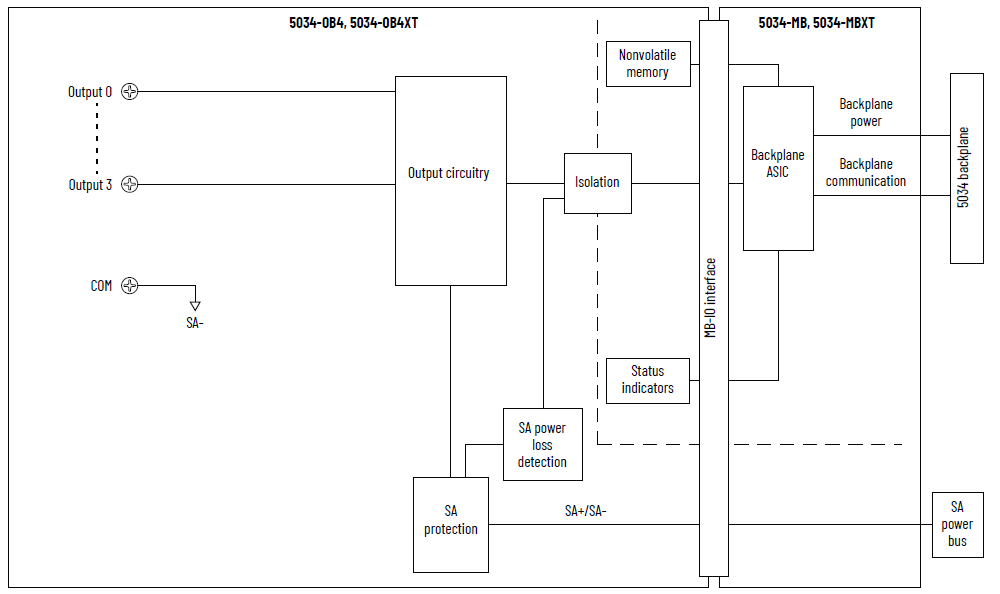

5034-OB4 和 5034-OB4XT 功能块图
属性 | 5034-OB4、5034-OB4XT |
|---|---|
导通电压范围 | 10…30 V DC |
导通状态压降（最大值） | 0.25 V DC |
每点通态电流（最小值） | 1 mA |
最大关断状态电压 关断状态断线检测禁用 | 最小负载为 1 mA 时为 5 V DC |
最大关断状态电压 关断状态断线检测启用 | 最小负载为 5 mA 时为 5 V DC |
每点关断状态漏电流（最大值） 关断状态断线检测禁用 | 0.05 mA |
每点关断状态漏电流（最大值 (1) ）关断状态断线检测启用 | 0.5 mA |
每点输出电流额定值（最大值） | 2 A |
每模块输出电流额定值（最大值） | 6 A |
每点浪涌电流（最大值） | 3.0 A 持续 10 ms，每 3 s 可重复一次 |
快速感性负载关断 | 是 |
允许感性负载（最大值） | 1.2 H |
关断时感性负载的输出电压限值 | SA 电压 - 44 V SA 电压为 24 V 时的典型值为 -20 V |
输出延迟时间 (背板到螺丝）（最大值） 由 Off 到 On 由 On 到 Off | 2 A 时为 200 µs |
脉冲宽度（最小值） | 200 µs |
开路负载检测诊断 | 是，可配置（默认关闭） |
输出短路/过载检测 | 是 |
输出短路/过载保护 | 是 |
导向器负载额定值 | 浪涌电流 3 A，额定电流 2 A，DC-14 |
编程模式下每点输出状态 | 保持上一状态 On Off（默认值） |
故障模式下每点输出状态 | 保持上一状态 On Off（默认值） |
故障模式每点持续时间 | 1 s 2 s 5 s 10 s Forever（默认值） |
故障模式后每点最终输出状态 | On Off（默认值） |
规划输出 | 不支持 |
(1) 推荐的负载电阻 – 为了限制通过固态输出的漏电流的影响，可以将负载电阻与负载并联。 对于 24 V 直流操作，使用
5.6 kΩ/0.5 W 电阻进行晶体管开关操作。 | |
属性 | 5034-OB4、5034-OB4XT |
|---|---|
输出点数 | 4 个通道（1 组，每组 4 个），拉出型 |
电压类别 | 24 V DC 拉出型 |
输出电压（标称值） | 24 V DC |
输出电压范围 | 10…30 V DC |
SA 电源电压（标称值） | 24 V DC |
SA 电源电压范围 | 10…30 V DC |
SA 电源电流（标称值） | 6.1 A |
SA 电源电流（最大值） | 6.2 A |
无负载 SA 电源电流 | 9 mA |
SA 反极性保护 | 是 |
最大功耗 (1) | 1.88 W |
最大热量损耗 (1) | 6.41 BTU/hr |
绝缘电压 | 250 V（连续），基本绝缘类型，系统侧到现场侧 SA 电源与输出之间无隔离 各个输出之间无隔离 |
RIUP 支持 | 是 |
CIP 同步 | 仅支持从站普通时钟 |
电子匹配功能 | 通过编程软件实现电子匹配功能 |
RTB 钥匙位置（插槽） | 1、7、11 |
支持 RTB | 5034-RTB18、5034-RTB18S |
接线类别 (2) | 2 - 信号端口 2 - 电源端口 |
接线技术规范 | 关于可拆卸端子块接线技术参数，请参见 PointMax I/O 系统技术参数技术数据（出版物：5034-TD001） |
指示灯 | 1 个绿色/红色模块状态指示灯 1 个绿色/红色 SA 电源状态指示灯 4 个黄色/红色 I/O 状态指示灯 |
近似尺寸（高 x 宽 x 深） | 123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.) |
近似重量 | 45.0 g (1.59 oz.) – 5034-OB4 47.0 g (1.66 oz.) – 5034-OB4XT |
防护罩类型 | 无（开放式） |
北美温度代码 | T4 |
UKEX/ATEX 温度代码 | T4 |
IECEx 温度代码 | T4 |
(1) 数值在 60 °C (140 °F) 下测得。 功耗因温度而异。 (2) 使用此导体类别信息制定导体布线计划。 请参见 Industrial Automation Wiring and
Grounding Guidelines（出版物：1770-4.1）。
请按照相应系统级安装手册中的描述，使用该导线类别信息来规划导线布线。 | |
