直接连接

直接连接是控制器 (Controller) 与“控制器管理器”的“I/O 配置”文件夹中指示的插槽中的模块 (Module) 之间的实时数据传输链路。当拥有者接收配置数据时，它尝试对选择的模块建立直接连接。

控制器维护并监控控制器与模块之间的连接。此连接的任何中断（例如模块故障或者在带电状态下从机箱中移除该模块）都将导致控制器在与该模块相关联的数据区中设置故障位。Logix Designer 应用程序监控此数据区以发布模块的故障。

如果一个 控制器在控制系统中的插槽中配置了模块，该 控制器就会定期检查在该插槽中是否存在模块。当检测到存在模块时，控制器将自动发送配置数据。

如果该数据适合于在该插槽中找到的模块，则建立连接，并且操作开始。如果该配置数据不适合，则拒绝该数据，并且在软件中显示错误消息。在这种情况下，该配置数据可以是由于许多原因而不适合的。例如，除非电子密钥导致无法执行正常操作，否则模块可能是合适的。

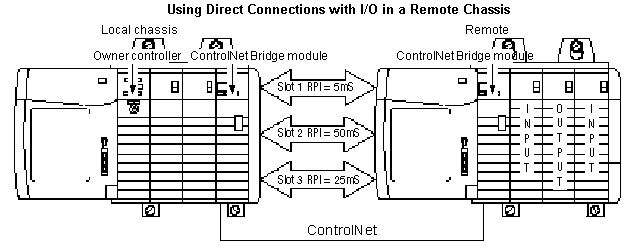

在此示例中，拥有者已与远程机箱中的 I/O 模块建立了 3 个直接连接，每个连接都有自己的 RPI。
