移动标准偏差 (MSTD)

操作数	类型	格式	说明
block tag	MOVING_STD_DEV	结构	MSTD 结构
StorageArray	REAL	数组	用于保留 In 样本。此数组的大小至少应与 NumberOfSamples 相当。

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果此参数清零，指令不会执行，也不会更新输出。 默认置位。
In	REAL	指令的模拟信号输入。 有效值 = 任意浮点值 默认值 = 0.0
InFault	BOOL	输入不良状况指示器。如果 In 是从模拟输入读取的，则 InFault 通常由模拟输入的故障状态控制。此参数置位时，InFault 指示输入信号存在错误，指令会将 Status 中的相应位置位，并使 Out 和 Average 保持其当前值。当 InFault 由置位跳变为清零时，指令会初始化平均值算法，然后继续执行。 默认清零。
Initialize	BOOL	指令的初始化输入。此参数置位时，指令会设置 Out = 0.0 且 Average = In，但如果 InFault 也置位，指令会使 Out 和 Average 保持其当前值。当 Initialize 由置位跳变为清零时，指令会初始化标准偏差算法，然后继续执行。 默认清零。
SampleEnable	BOOL	In 采样使能。此参数置位时，指令会将 In 的值输入到存储数组中并计算新的 Out 和 Average 值。当 SampleEnable 清零且 Initialize 清零时，指令会使 Out 和 Average 保持其当前值。 默认清零。
NumberOfSamples	DINT	计算中要使用的样本数。如果该值无效，指令会将 Status 中的相应位置位，并使 Out 和 Average 保持其当前值。当 NumberOfSamples 变为有效后，指令会初始化标准偏差算法，然后继续执行。 有效值 = 1 到存储数组的大小 默认值 = 1

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。如果 Out 溢出，则设置为假。
Out	REAL	计算所得的算法输出。
平均值	REAL	计算出的算法平均值。
状态	DINT	功能块的状态。
InstructFault (Status.0)	BOOL	该指令检测到以下执行错误之一。这不是轻微或严重的控制器错误。检查其他状态位以确定发生的情况。
InFaulted (Status.1)	BOOL	In 状况不良。InFault 置位。
NumberOfSampInv (Status.2)	BOOL	NumberOfSamples 无效或与数组大小不相符。

操作数	类型	格式	说明
block tag	MOVING_STD_DEV	结构	MSTD 结构
StorageArray	REAL	数组	用于保留 In 样本。此数组的大小至少应与 NumberOfSamples 相当。

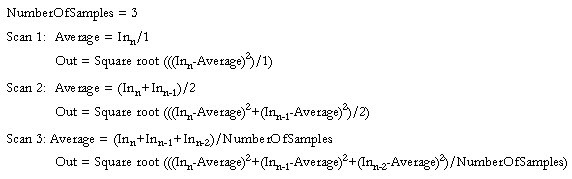

条件	Action
平均值
Out

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。 指令执行。
指令首次运行	初始化先前的 Output 和 Average。
指令首次扫描	将 Out 初始化为零。 将 Average 初始化为 Input 值 初始化指令算法。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。
