带目标的位域分配 (BTDT)

此信息适用于 CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370、GuardLogix 5570、Compact GuardLogix 5380、CompactLogix 5380、ControlLogix 5580、GuardLogix 5580 和 ControlLogix 5590 控制器。在适用的情况下会注明控制器的差异。

BTDT 指令首先将 Target 复制到 Destination。随后从 Source 中复制指定位，将这些位进行相应移位，再将这些位写入 Destination 中。Target 和 Source 值则保持不变。

可用语言

梯形图

此指令不可用于梯形图中。

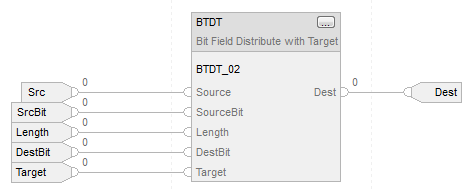

功能块

结构化文本

BTDT(BTDT_tag);

操作数

功能块

操作数	类型	格式	说明
BTDT tag	FBD_BIT_FIELD_DISTRIBUTE	结构	BTDT 结构

结构化文本

输入参数	数据类型	说明
EnableIn	BOOL	如果此参数清零，指令不会执行，也不会更新输出。如果置位，则执行指令。默认置位。
Source	DINT	输入值，其中包含要移动到 Destination 中的位。有效值 = 任意整型值
SourceBit	DINT	Source 中的位编号（移动起始位的最低位编号）。有效值 = 0-31
Length	DINT	要移动的位数。有效值 = 1-32
DestBit	DINT	Dest 中的位编号（目标起始位的最低位编号）。有效值 = 0-31
Target	DINT	在移动 Source 中的位之前要移动到 Dest 中的输入值。有效值 = 任意整型值

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。
Dest	DINT	位移动操作的结果。

有关结构化文本中表达式语法的信息，请参见结构化文本语法
部分。

说明

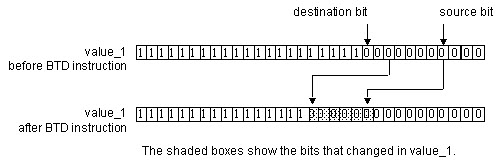

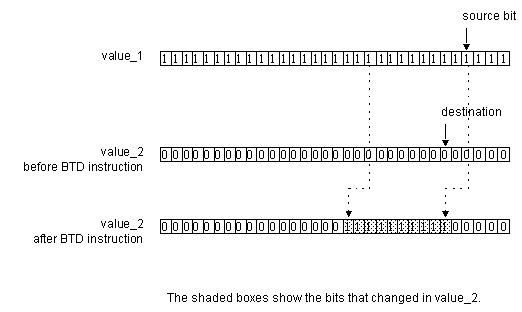

当条件为真时，BTDT 指令首先将 Target 复制到 Destination 中，然后将 Source 中的一组位复制到 Destination 中。这组位由 Source bit（位组的最低位编号）和 Length（要复制的位数）确定。Destination bit 用于确定 Destination 中的最低起始位号。Source 和 Target 保持不变。

如果位域的长度超出 Destination 的范围，则该指令不会保存多余的位。任何多余位都不会回绕到下一个字。

影响数学状态标志

控制器	受影响的数学状态标志
CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器	是
CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370 和 GuardLogix 5570 控制器	否

请参见数学状态标志部分。

严重/轻微故障

没有特定于此指令的故障。有关操作数相关的故障，请参见通用属性部分。

执行

功能块

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。指令执行。
指令首次运行	不适用
指令首次扫描	不适用
后扫描	EnableIn 和 EnableOut 位设置为假。

结构化文本

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。
