优先复位 (RESD)
此信息适用于
Compact GuardLogix
5370、ControlLogix
5570、Compact GuardLogix
5370、GuardLogix
5570、Compact GuardLogix
5380、ControlLogix
5580 和 ControlLogix 5590 控制器。RESD 指令使用 Set 和 Reset 输入控制锁存输出。Reset 输入的优先级高于 Set 输入。
可用语言
梯形图
此指令不可用于梯形图中。
功能块
结构化文本
RESD(RESD_tag);
操作数
功能块
操作数 | 类型 | 格式 | 说明 |
RESD 标签 | DOMINANT_RESET | 结构 | RESD 结构 |
DOMINANT_RESET 结构
输入参数 | 数据类型 | 说明 |
EnableIn | BOOL | 启用输入。如果此参数清零，指令不会执行，也不会更新输出。 默认置位。 |
设置 | BOOL | 设置指令的输入。 默认清零。 |
重置 | BOOL | 重置指令的输入。 默认清零。 |
输出参数 | 数据类型 | 说明 |
EnableOut | BOOL | 指示指令是否处于启用状态。 |
Out | BOOL | 指令的输出。 |
OutNot | BOOL | 指令的取反输出。 |
结构化文本
有关结构化文本中表达式语法的详细信息，请参见
结构化文本语法
部分。说明
优先复位指令使用 Set 和 Reset 输入参数控制锁存输出参数 Out 和 OutNot。Reset 输入的优先级高于 Set 输入。
Set 输入参数设置为真时，Out 将锁存为真状态。如果将 Reset 参数设置为真，将忽略 Out 的当前状态，使其设置为假。
Reset 返回假状态时，Out 将锁存为 Set 输入参数的当前状态。OutNot 将设置为 Out 的非状态。
影响数学状态标志
否
严重/轻微故障
没有特定于此指令的故障。有关故障相关属性，请参见 通用属性 。
执行
功能块
条件/状态 | 执行的操作 |
预扫描 | EnableIn 和 EnableOut 位设置为假。 |
Tag.EnableIn 为假 | EnableIn 和 EnableOut 位设置为假。 |
Tag.EnableIn 为真 | EnableIn 和 EnableOut 位设置为真。 指令执行。 |
指令首次运行 | Out 位设置为假。OutNot 设置为真。 |
指令首次扫描 | 不适用 |
后扫描 | EnableIn 和 EnableOut 位设置为假。 |
结构化文本
条件/状态 | 执行的操作 |
预扫描 | 请参见“功能块”表中的“预扫描”行。 |
正常执行 | 请参见“功能块”表中的“Tag.EnableIn 为真”行。 |
后扫描 | 请参见“功能块”表中的“后扫描”行。 |
示例

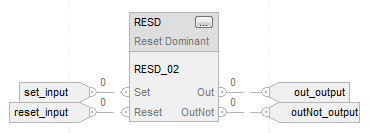

Set 为真且 Reset 为假时，Out 设置为真。Reset 为真时，Out 清零。Reset 输入的优先级高于 Set 输入。RESD 指令将 OutNot 设置为 Out 的非状态。
功能块
结构化文本
RESD_01.Set := set_input;
RESD_01.Reset := reset_input;
RESD(RESD_01);
out_output := RESD_01.Out;
outNot_output := RESD_01.OutNot;
