D 触发器 (DFF)

此信息适用于 CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370、GuardLogix 5570、Compact GuardLogix 5380、CompactLogix 5380、ControlLogix 5580、GuardLogix 5580 和 ControlLogix 5590 控制器。

DFF 指令会在 Clock 输入从清零到置位的转换时，将 Q 输出设为 D 输入的状态。将 QNot 输出设为 Q 输出的非状态。

可用语言

梯形图

此指令不可用于梯形图逻辑中。

功能块

结构化文本

DFF(DFF_tag);

操作数

功能块

操作数	类型	格式	说明
DFF tag	FLIP_FLOP_D	结构	DFF 结构

FLIP_FLOP_D 结构

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果此参数清零，指令不会执行，也不会更新输出。默认置位。
D	BOOL	指令的输入。默认清零。
Clear	BOOL	指令的清零输入。如果该参数置位，指令会将 Q 清零，并将 QNot 置位。
Clock	BOOL	指令的时钟输入。默认清零。

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。
Q	BOOL	指令的输出。
QNot	BOOL	Q 输出取反。

结构化文本

操作数	类型	格式	说明
DFF tag	FLIP_FLOP_D	结构	DFF 结构

有关结构化文本中表达式语法的详细信息，请参见结构化文本语法
部分。

说明

Clear 置位时，指令会将 Q 清零，并将 QNot 置位。否则，如果 Clock 置位且 Clockn-1 清零，指令会设置 Q=D 并设置 QNot = NOT (D)。

每次扫描时，指令会设置 Clockn-1 = Clock 状态。

影响数学状态标志

否

严重/轻微故障

没有特定于此指令的故障。有关操作数相关的故障，请参阅通用属性。

执行

功能块

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。指令执行。
指令首次运行	Clockn-1 设置为 1。 Qn-1 清除为 0。
指令首次扫描	前一输入 Clock 状态设置为真。前一输出 Q 状态设置为假。
后扫描	EnableIn 和 EnableOut 位设置为假。

结构化文本

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。

示例

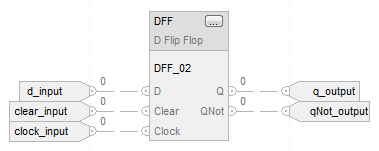

Clock 由清零转换为置位时，DFF 指令会设置 Q = D。Clear 置位时，Q 会清零。DFF 指令将 QNot 设置为 Q 的非状态。

功能块

结构化文本

DFF_03.D := d_input;

DFF_03.Clear := clear_input;

DFF_03.Clock := clock_input;

DFF(DFF_03);

q_output := DFF_03.Q;

qNot_output := DFF_03.QNot;
