梯形图梯级条件

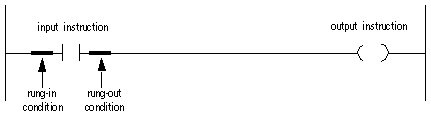

基于 Logix 的控制器会根据指令前的梯级条件（即，梯级输入条件）评估梯形图指令。根据梯级输入条件和指令，控制器会将指令后的梯级条件（即，梯级输出条件）置位，该条件反过来也会影响任何后续指令。

如果输入指令的梯级输入条件为真，控制器会评估指令，并根据指令结果将梯级输出条件置位。如果指令评估为真，梯级输出条件为真；如果指令评估为假，梯级输出条件为假。

控制器还会对指令进行预扫描。预扫描是对控制器中所有例程进行的特殊扫描。在预扫描过程中，控制器将扫描所有主例程和子例程，但会忽略可能跳过指令执行的跳转。控制器会执行所有 FOR 循环并调用子例程。如果子例程被多次调用，在每次被调用时都会执行。控制器对梯形图指令进行预扫描，以复位非保持型 I/O 和内部值。

预扫描过程中，输入值不是当前值，输出也不会写入。以下条件会生成预扫描：
