乘 (MUL)
此信息适用于 CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370、GuardLogix 5570、Compact GuardLogix 5380、CompactLogix 5380、ControlLogix 5580、GuardLogix 5580 和 ControlLogix 5590 控制器。在适用的情况下会注明控制器的差异。
使能后，MUL 指令和运算符“*”用于将 Source A 和 Source B 相乘。
可用语言
梯形图
功能块图
功能块图支持以下元素：
FBD 块
FBD 函数
小贴士:
FBD 函数仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。
结构化文本
此指令不可用于结构化文本中。
小贴士:
在表达式中使用运算符“*”可以计算出相同的结果。有关结构化文本中表达式和赋值语法的信息，请参见
结构化文本语法
部分。操作数
重要提示:
以下情况下会导致运行出现意外：
- 输出标签操作数被覆盖。
- 结构操作数的成员被覆盖。
- 除非另外指定，否则结构操作数由多条指令共用。
指令中混用数据类型时，需遵从相关的数据转换规则。请参阅数据转换“数据转换”部分。
梯形图
操作数 | 数据类型 CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370 和 GuardLogix 5570 控制器 | 数据类型 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器 | 格式 | 说明 |
|---|---|---|---|---|
Source A | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | 立即数 标签 | 被乘数。 |
Source B | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | 立即数 标签 | 乘数。 |
Dest | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | 标签 | 用于存储指令结果的标签。 |
功能块图
FBD 块
操作数 | 数据类型 | 格式 | 说明 |
|---|---|---|---|
MUL | FBD_MATH | 标签 | MUL 结构 |
FBD_MATH 结构
输入成员 | 数据类型 | 说明 |
|---|---|---|
EnableIn | BOOL | 启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。 |
SourceA | REAL | 被乘数。 |
SourceB | REAL | 乘数。 |
输出成员 | 数据类型 | 说明 |
|---|---|---|
EnableOut | BOOL | 指示指令使能后是否无故障执行。 |
Dest | REAL | 指令结果。 |
FBD 函数
小贴士:
FBD 函数仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。
输入操作数（左侧引脚） | 数据类型 仅 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器 | 说明 |
|---|---|---|
SourceA（上方） | SINT USINT INT UINT DINT UDINT LINT ULINT REAL LREAL | 被乘数。 |
SourceB (bottom) | SINT USINT INT UINT DINT UDINT LINT ULINT REAL LREAL | 乘数。 |
输出操作数（右侧引脚） | 数据类型 仅 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器 | 说明 |
|---|---|---|
Dest | DINT UDINT LINT ULINT REAL LREAL | 函数的结果。 |
请参见
FBD 函数
。影响数学状态标志
控制器 | 影响数学状态标志 |
|---|---|
CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器 | 在一定条件下影响 |
CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370 和 GuardLogix 5570 控制器 | 是 |
请参见数学状态标志部分。
严重/轻微故障
没有特定于此指令的故障。请参见“数组索引编制”通过数组建立索引，了解关于数组索引故障的信息。
执行
梯形图
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 不适用 |
梯级输入条件为假 | 将梯级输出条件设置为梯级输入条件 |
梯级输入条件为真 | 将梯级输出条件设置为梯级输入条件 Dest = Source A x Source B |
后扫描 | 不适用 |
功能块图
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 不适用 |
EnableIn 为假 | 将 EnableOut 设为 EnableIn |
EnableIn 为真 | Dest = SourceA x SourceB 如果发生溢出 将 EnableOut 设置为假 否则 将 EnableOut 设置为真 |
指令首次运行 | 不适用 |
指令首次扫描 | 不适用 |
后扫描 | 不适用 |
FBD 函数
小贴士:
FBD 函数仅适用于 CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器。
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 不适用 |
普通扫描 | Dest = Source A x Source B |
指令首次运行 | 不适用 |
指令首次扫描 | 不适用 |
后扫描 | 不适用 |
示例
梯形图
功能块图

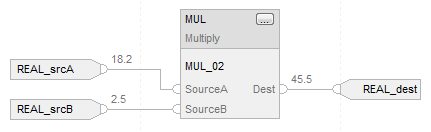

FBD 块
FBD 函数
结构化文本
REAL_dest := REAL_srcA * REAL_srcB;
