XY 图界面

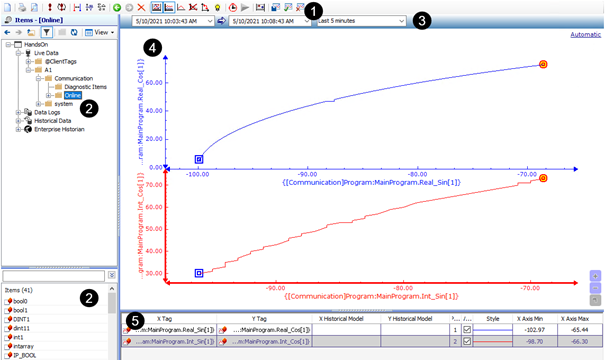

下面概述了 XY 图界面：

XY Plot interface_update

条目	名称	描述
	工具栏	显示常用命令，例如实时模式、自动缩放、轨迹突出显示等。
	标签浏览器	显示树视图中的文件夹层次结构，此层次结构可表示数据源的区域和标签文件夹：实时数据：FactoryTalk Live Data 标签。数据记录：FactoryTalk View SE 数据记录模型标签。 DataLogPro ：FactoryTalk View SE DataLogPro 标签。历史数据：FactoryTalk Historian 标签（或点）。 Asset Framework ：FactoryTalk Historian Asset Framework 标签（或属性）。提示：仅支持在 Elements 下定义的 PI Point 类型的属性，且历史数据来自 PI Point 的关联历史服务器。对于 FactoryTalk Historian Asset Framework 服务器，避免为同一元素路径中的元素和属性分配同一名称。如果它们共用一个名称，则只能有一种类型（元素或属性）显示在浏览器中。 Enterprise Historian ：PI Server 标签（或点）。选择某个文件夹时，其标签将列在底部项目窗格中按字母排序的列表中。双击一个标签将其添加到 x 轴，然后双击另一个标签将其添加到 y 轴。在运行时，还可将一个或多个标签拖放到图表中。
	时间栏	提供使用绝对或相对时间来选择时间段的选项。使用绝对时间时，选择时间段开始和结束的特定日期和时间。使用相对时间时，选择典型时间段，例如最后 5 分钟或上周。
	图表	显示一对或多对标签（也称为轨迹）在一段时间内的数据。
	轨迹列表	显示当前在图表上的轨迹列表。
