创建线性仪表

创建显示温度的线性仪表。
  1. 在
    属性
    中，右键单击
    MainWindow (type)
    ，然后选择
    新建
    基本控件
    线性仪表
    。
  2. 在
    属性
    中，将
    可编辑
    变量值设置为
    假
    。
  3. 创建变量：
    1. 在
      属性
      的顶部，依次选择
      黑色添加图标
       和
      模拟量变量
      。
    2. 通过使用绑定模式，在
      模拟量变量1
       属性和实际
      模拟量变量1
       变量之间创建复杂动态链接。

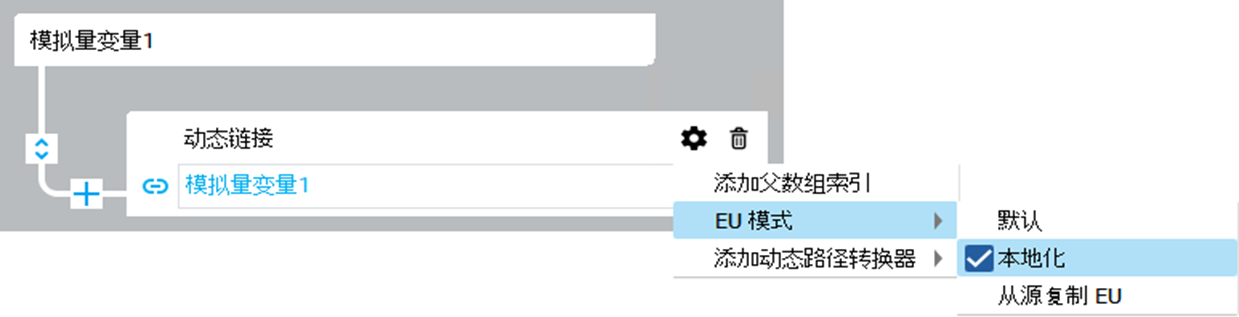

      模拟量变量1 的动态链接配置，其中“EU 模式”菜单已展开，且已选中“本地化”选项。
      动态链接
      ProjectName
      模型
      模拟量变量1
      EU 模式
      本地化。
    3. 在
      下限
      和
      ProjectName
      模型
      模拟量变量1
      EURange
      下限
      之间创建动态链接
    4. 在
      上限
      和
      ProjectName
      模型
      模拟量变量1
      EURange
      下限
      之间创建动态链接
    5. 将
      约束
      设置为
      真
      。
    有关动态链接的更多信息，请参见创建动态链接。
  4. 链接变量别名：
    1. 在
      属性
      中，在
      值
      和
      ProjectName
      UI
      MainWindow (type)
      线性仪表1
      模拟量变量1
       之间创建动态链接。
    2. 在
      最小值
      和
      ProjectName
      UI
      MainWindow (type)
      线性仪表1
      模拟量变量1
      EURange
      下限
      之间创建动态链接。
    3. 在
      最大值
      和
      ProjectName
      UI
      MainWindow (type)
      线性仪表1
      模拟量变量1
      EURange
      上限
      之间创建动态链接。
    有关动态链接的更多信息，请参见创建动态链接。
