将局部变量添加到用户定义的功能块
使用“
项目组织管理器
”或语言编辑器将局部变量添加到用户定义的功能块 (User-Defined Function Block, UDFB)。局部变量是 UDFB 的内部变量，且不会在 UDFB 界面上显示。UDFB 支持总共 128 个参数，包括最多 20 个输入参数或 20 个输出参数。

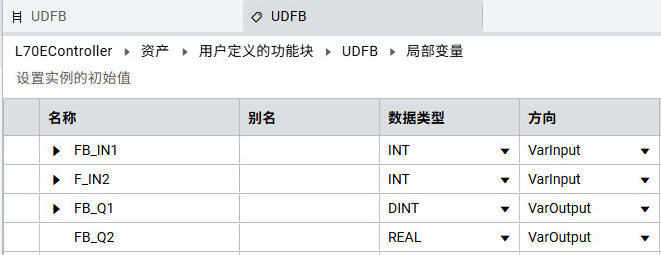

在以下示例中，MY_FBD_UDFB 的局部变量显示在变量网格中，定义了 2 个输入变量和 2 个输出变量。
UDFB 局部变量
先决条件
向 UDFB 添加局部变量
- 在“项目组织管理器”中，转到。
- 展开<UDFB-name>，然后双击“局部变量”。
- 在局部变量网格的空行中，输入变量名称，然后选择Enter。
- 名称最多可包含 40 个字符
- 该名称可以包含字母、数字或下划线。
- 名称必须以字母开头。
- 名称不得包含连续的下划线。
- 名称必须以字母或数字结尾。
- 指定其他变量参数。小贴士: 要删除局部变量，请执行以下操作之一：
- 右键单击行标题，然后选择“删除”。
- 选择行，然后选择Delete键。
