调用功能块

结构化文本编程语言可以调用功能块。功能块调用可用于任意表达式，并包含下表中列出的属性。

功能块调用属性

功能块调用的属性
属性
描述
名称
功能块实例的名称。
含义
从标准库中（或从用户定义的库中）调用功能块，访问其返回参数。
语法
(* call of the function block *)
<blockname> ( <p1>, 2 : <p2> ... );
(* gets its return parameters *)
<result> := <blockname>. <ret_param1>;
...
<result> := <blockname>. <ret_paramN>;
操作数
参数是与为该功能块指定的参数类型相匹配的表达式。
返回值
参见用于获取返回值的语法。

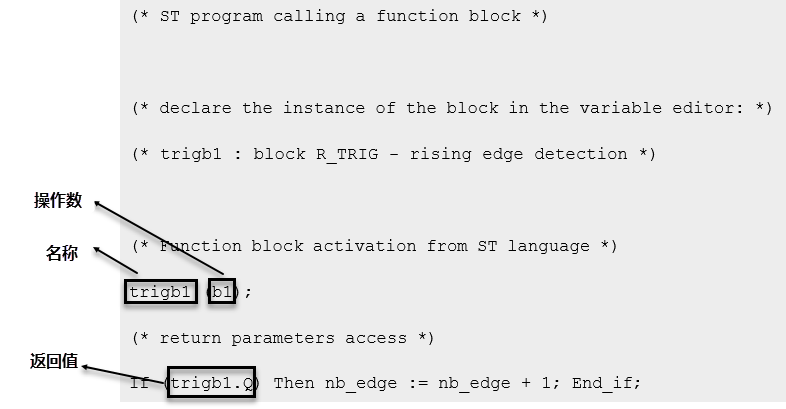

功能块调用示例
功能块调用示例
当在功能块主体中设置返回参数的值时，可以通过将返回参数的名称与功能块名称相连来分配返回参数：
FunctionBlockName.OutputParaName := <expression>;

示例

(* ST program calling a function block *)

(* declare the instance of the block in the variable editor: *)
(* trigb1 : block R_TRIG - rising edge detection *)

(* Function block activation from ST language *)
trigb1 (b1);
(* return parameters access *)
If (trigb1.Q) Then nb_edge := nb_edge + 1; End_if;
