套接字指令处理图

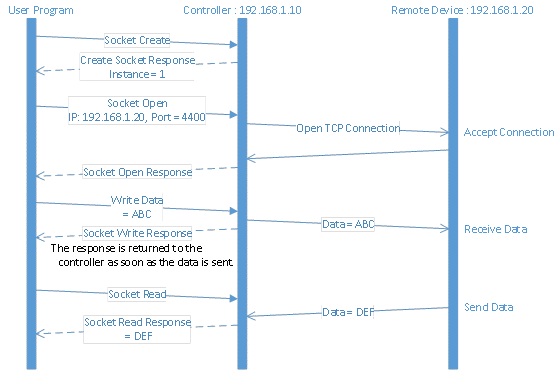

下图显示了套接字界面处理的典型序列（使用控制器作为 TCP 客户端）。

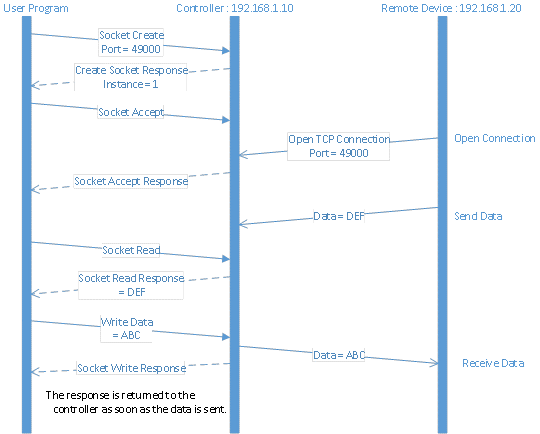

下图显示了套接字界面处理的典型序列（使用控制器作为 TCP 服务器）。

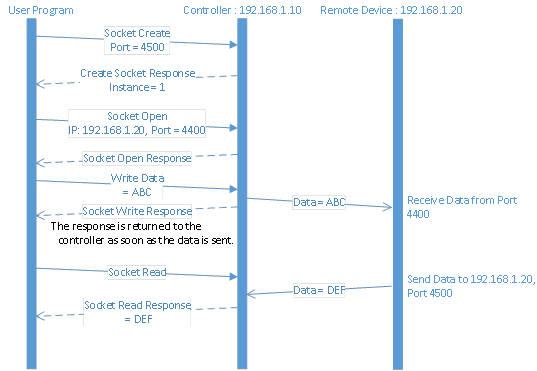

下图显示了 UDP 通信的套接字界面处理的典型序列（使用 Open Connection 服务指定目标地址时）。

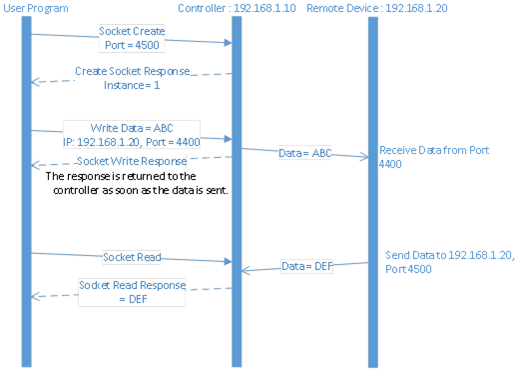

下图显示了 UDP 通信的套接字界面处理的典型序列（未使用 Open Connection 服务指定目标地址时）。在此情况下，控制器为每个数据报指定目标，并接收发送方的地址及其接收的每个数据报。
