套接字指令时间图

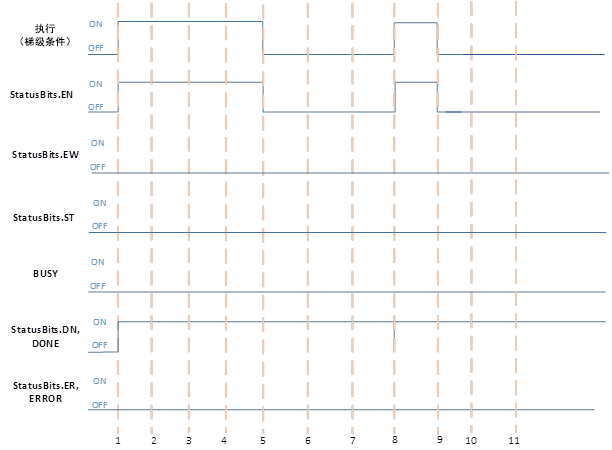

当进程为立即进程时套接字指令执行成功

条件 A：梯级条件在指令执行期间为 TRUE

梯级条件	描述
1	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 EN 位被置位，所有其他位被清除。 套接字指令成功完成执行。 DN 位和 DONE 的输出被置位。
2，3，4	梯级条件未发生更改。
5	当 EN 位被清除时梯级条件变为 FALSE。
6,7	梯级条件未发生更改。

条件 B：在指令执行期间梯级条件为 FALSE

梯级条件	描述
8	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 套接字指令成功完成执行。 EN 位被置位，所有其他位被清除。 DN 位和 DONE 的输出被置位。
9	当 EN 位被清除时梯级条件变为 FALSE。
10,11	梯级条件未发生更改。

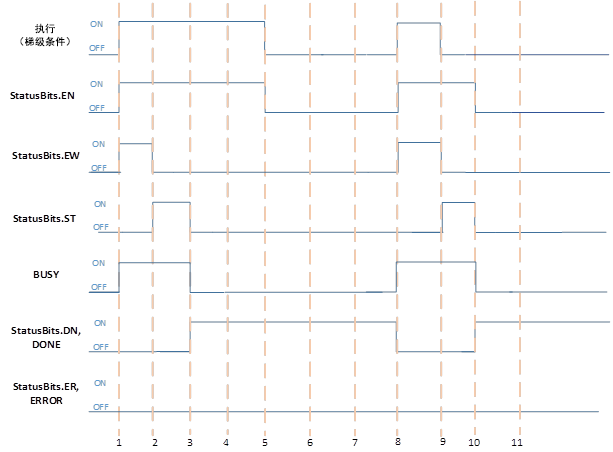

当进程为非立即进程时套接字指令执行成功

条件 A：梯级条件在指令执行期间为 TRUE

梯级条件	描述
1	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 EN 位被置位，所有其他位被清除。 套接字指令执行后台处理。 EW 位和 BUSY 的输出已被置位。 已强制指定套接字指令输入参数用于进行后台处理。
2	在下列情况下套接字指令开始执行： EW 位被清除。 ST 位被置位。
3	在下列情况下套接字指令成功完成执行： ST 位和 BUSY 的输出被清除。 DN 位和 DONE 的输出被置位。
4	梯级条件未发生更改。
5	当 EN 位被清除时梯级条件变为 FALSE。
6,7	梯级条件未发生更改。

条件 B：在指令执行期间梯级条件变为 FALSE

梯级条件	描述
8	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 EN 位被置位，所有其他位被清除。 套接字指令发送以进行后台处理。 EW 位和 BUSY 的输出已被置位。 已强制指定套接字指令输入参数用于进行后台处理。
9	在下列情况下套接字指令开始执行： EW 位被清除。 ST 位被置位。 梯级条件变为 FALSE。
10	在下列情况下套接字指令成功完成执行： ST 位和 BUSY 的输出被清除。 DN 位和 DONE 的输出被置位。 梯级条件为 FALSE。 EN 位已清除。

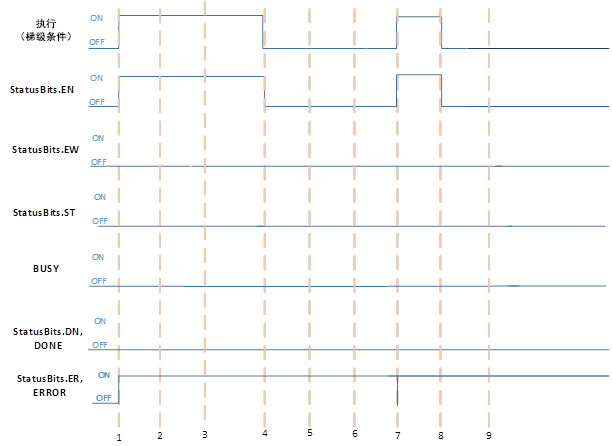

当 EN 为 TRUE 并且 EW 和 ST 为 FALSE 时，套接字指令失败

条件 A：梯级条件在指令执行期间为 TRUE

梯级条件	描述
1	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 EN 位被置位，所有其他位被清除。 套接字指令完成执行但出错。 ER 位和 error 的输出被置位。
2,3	梯级条件未发生更改。
4	当 EN 位被清除时梯级条件变为 FALSE。
5,6	梯级条件未发生更改。

条件 B：在指令执行期间梯级条件变为 FALSE

梯级条件	描述
7	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 EN 位被置位，所有其他位被清除。 套接字指令完成执行但出错。 ER 位和 error 的输出被置位。
8	当 EN 位被清除时梯级条件变为 FALSE。
9	梯级条件未发生更改。

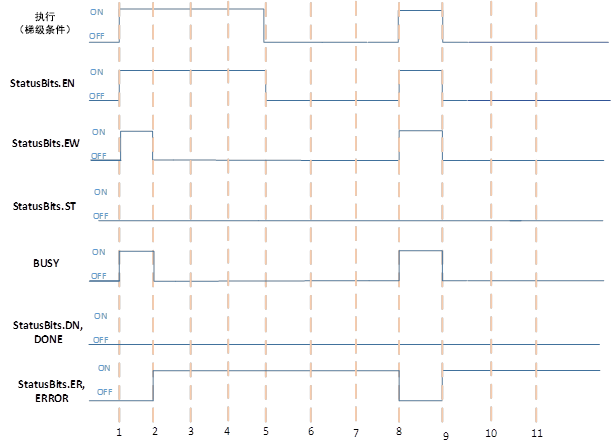

当 EW 为 TRUE 并且指令进程为非立即进程时，套接字指令失败

条件 A：梯级条件在指令执行期间为 TRUE

梯级条件	描述
1	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 EN 位被置位，所有其他位被清除。 套接字指令发送以进行后台处理。 EW 位和 BUSY 的输出已被置位。 已强制指定套接字指令输入参数用于进行后台处理。
2	在下列情况下套接字指令完成执行但出错： EW 位和 BUSY 的输出被清除。 ER 位和 error 的输出被置位。
3,4	梯级条件未发生更改。
5	当 EN 位被清除时梯级条件变为 FALSE。
6,7	梯级条件未发生更改。

条件 B：在指令执行期间梯级条件变为 FALSE

梯级条件	描述
8	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 EN 位被置位，所有其他位被清除。 套接字指令发送以进行后台处理。 EW 位和 BUSY 的输出已被置位。 已强制指定套接字指令输入参数用于进行后台处理。
9	在下列情况下套接字指令完成执行但出错： EW 位和 BUSY 的输出被清除。 ER 位和 error 的输出被置位。 梯级条件变为 FALSE。 EN 位已清除。
10,11	梯级条件未发生更改。

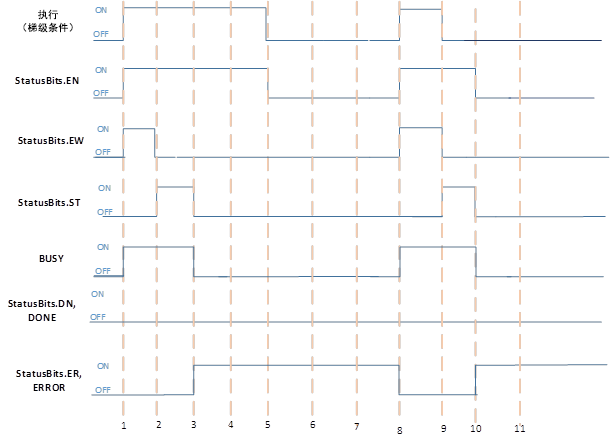

当 ST 为 TRUE 并且指令进程为非立即进程时，套接字指令失败

条件 A：梯级条件在指令执行期间为 TRUE

梯级条件	描述
1	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 EN 位被置位，所有其他位被清除。 套接字指令发送以进行后台处理。 EW 位的输出和 BUSY 输出已被置位。 已强制指定套接字指令输入参数用于进行后台处理。
2	在下列情况下套接字指令开始执行： EW 位被清除。 ST 位被置位。
3	在下列情况下套接字指令完成执行但出错： ST 位的输出和 BUSY 输出被清除。 ER 位和 error 的输出被置位。
4	梯级条件未发生更改。
5	当 EN 位被清除时梯级条件变为 FALSE。
6,7	梯级条件未发生更改。

条件 B：在指令执行期间梯级条件变为 FALSE

梯级条件	描述
8	在下列情况下梯级条件变为 TRUE： 已启用套接字指令执行。 EN 位被置位，所有其他位被清除。 套接字指令发送以进行后台处理。 EW 位和 BUSY 的输出已被置位。 已强制指定套接字指令输入参数用于进行后台处理。
9	当 EW 位被清除且 ST 位被置位时，套接字指令开始执行。
10	在下列情况下套接字指令完成执行但出错： ST 位和 BUSY 的输出被清除。 ER 位和 error 的输出被置位。 梯级条件变为 FALSE。 EN 位已清除。
11	梯级条件未发生更改。
