SCL（带报警的缩放器）

SCL 指令将未缩放的 REAL 输入值转换为采用工程单位的 REAL 浮点值，并包括输出的报警和限制。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

SCL

SCL 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	TRUE: 检测到上升沿。如果 InRawMin >= InRawMax，Status.0 和 Status.1 位设置为 1。Done 被清除，MaxAlarm 和 MinAlarm 被清除。Error 设置为 TRUE，并且 ErrorID 设置为 1。首先计算 Else Out。然后验证报警条件。如果设置了 MaxAlarm，则清除 MinAlarm，反之亦然。然后，如果设置了限制，则 Out 将在 InEUMin 到 InEUMax 范围内。然后，Done 位设置为 TRUE。状态位设置为 0。Error 和 ErrorID 设置为 0。计算出的 Out 值与 NAN（不是数字）进行比较。如果 NAN 是 Out 值，则清除 EnableOut。如果已设置故障条件，则清除 Done。 FALSE：未检测到上升沿。指令不执行。除非 Error、ErrorID、EnableOut 和 Done 设置为 0，否则输出不执行。
In	输入	REAL	模拟量信号输入。有效 = 任何浮点默认值 = 0.0
InRawMax	输入	REAL	指令输入可达到的最大值。如果 InRawMax<= InRawMin，则指令会将 Status 和 Error 中的相应位置位。ErrorID 被更新。Out 更新停止。有效 = InRawMax > InRawMin 默认值 =0.0
InRawMin	输入	REAL	指令输入可达到的最小值。如果 InRawMin >= InRawMax，指令会将 Status 和 Error 中的相应位置位。ErrorID 被更新。Out 更新停止。有效 = InRawMin < InRawMax 默认值 = 0.0
InEUMax	输入	REAL	对应于 InRawMax 的输入的经缩放值。有效 = 任何实型值默认值 = 0.0
InEUMin	输入	REAL	对应于 InRawMin 的输入的经缩放值。有效 = 任何实型值默认值 = 0.0
Limiting	输入	BOOL	限制选择器。 TRUE: Out 被限制在 InEUMin 与 InEUMax 之间。
Done	输出	BOOL	指示操作完成的时间。 TRUE: 操作已成功完成。 FALSE：操作遇到错误条件或者 Enable 被设置为 FALSE。
EnableOut	输出	BOOL	指示指令是否已启用。如果 Out 上溢，则设置为 False。
Out	输出	REAL	代表模拟量输入的缩放值。
MaxAlarm	输出	BOOL	最大输入报警指示器。当 Input > InRawMax 时，该值设置为 TRUE。
MinAlarm	输出	BOOL	最小输入报警指示器。当 Input < InRawMin 时，该值设置为 TRUE。
Status	输出	DINT	功能块的状态。 InstructFault (Status.0)。在检测到指令的执行错误时被置位。这不是次要或主要控制器错误。检查剩余状态位以确定发生了什么。 InRawRangeInv (Status.1) InRawMin >= InRawMax Status.3 到 Status.31 保留供将来使用，它们的值为 0。
Error	输出	BOOL	表示存在错误条件。 TRUE: 操作过程遇到错误。 FALSE：操作过程成功完成或指令未执行。
ErrorID	输出	BOOL	标识错误的唯一数字。这些错误在错误代码中定义。

错误代码
ErrorID 代码	错误描述
1	InRawMax<= InRawMin

SCL 示例

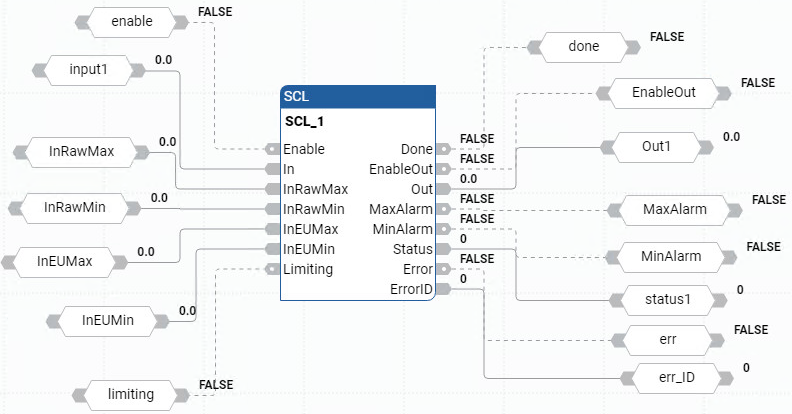

SCL 功能块图示例

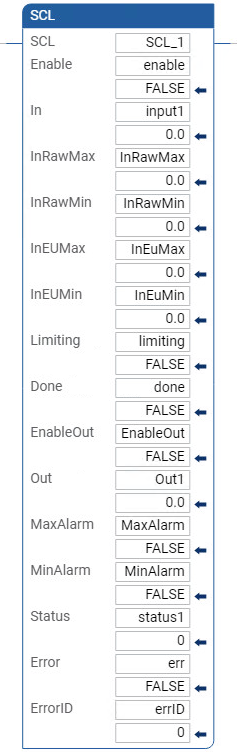

SCL 梯形图示例

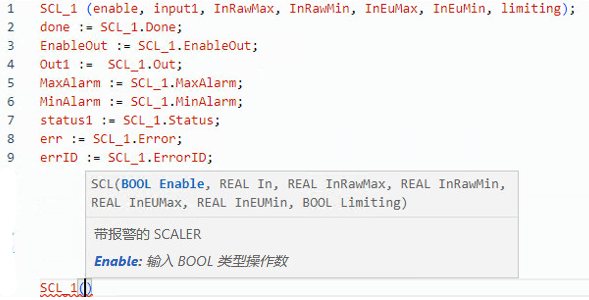

SCL 结构化文本示例
