添加 EQ 运算符和线圈
Equal 指令在数据类型转换成功后触发值写入。使用以下步骤添加 EQ (=) 运算符、变量和线圈。
添加 EQ 运算符和线圈
- 通过执行以下操作之一添加第二个梯级：
- 从“工具箱”中，将
拖至第一个梯形图梯级下方。 - 选择第一个梯级，然后选择Alt+Shift+R。
- 通过执行以下操作之一添加 EQ 运算符：
- 在“工具箱”的“搜索”框中，输入EQ，然后将其拖至第二个梯形图梯级中的有效位置。
- 选择第二个梯形图梯级，然后在“工具箱”中双击EQ。
- 添加 EQ 变量。
- 在梯形图 POU 中，右键单击某个变量，然后选择“选择变量”。
- 在变量选择器中，根据下表分配变量。变量参数和名称参数变量名i1COPstsi21
- 将线圈添加到 EQ 运算符。
- 在“工具箱”中的“搜索”框中，输入OTE，然后将其拖至第二个梯形图梯级中 EQ 运算符输出的右侧。
- 在第二个梯形图梯级上，右键单击OTE，然后选择“新建变量”。
- 在“新建变量”中，输入变量名称WriteValue，然后选择“创建”。

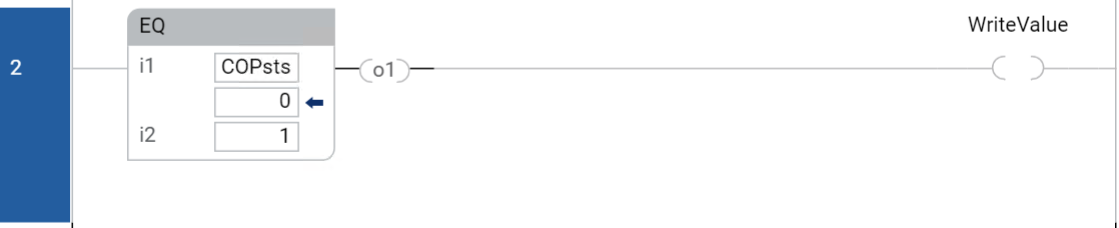

MSG_CIPGENERIC 消息的梯形图程序的第二个梯级与下图类似：
