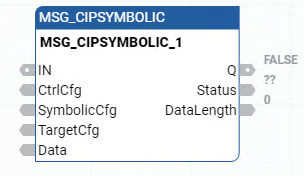

MSG_CIPSYMBOLIC（通用工业协议符号消息）

MSG_CIPSYMBOLIC 指令通过以太网通道或串行端口发送通用工业协议 (Common Industrial Protocol, CIP) 符号消息。

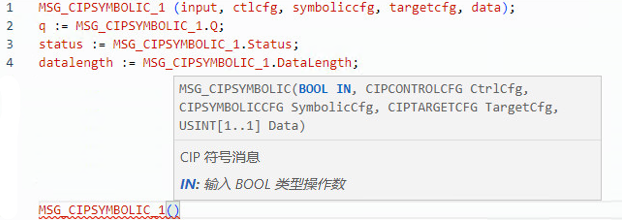

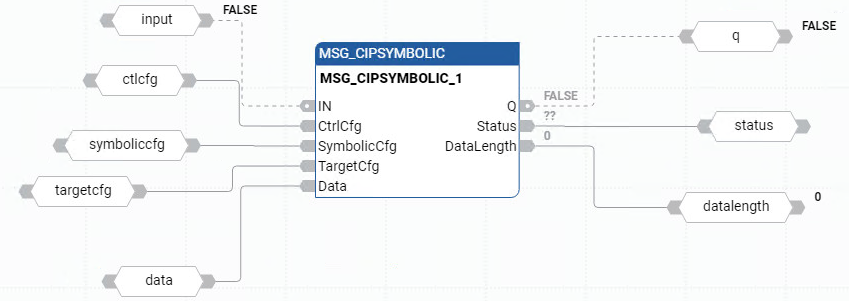

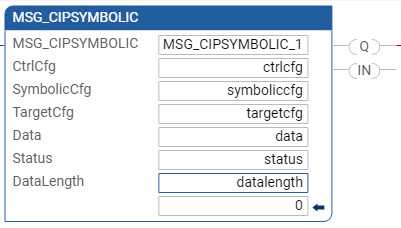

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

MSG_CIPSYMBOLIC 操作

启用该功能块后，读取操作的接收缓冲区会在 Enable 的上升沿被清除。

MSG_CIPSYMBOLIC 参数
参数	参数类型	数据类型	描述
IN	输入	BOOL	梯级输入状态。 TRUE: 检测到上升沿，启动指令块，前提是上一个操作已完成。 FALSE：未检测到上升沿，空闲。
CtrlCfg	输入	CIPCONTROLCFG	指令块执行控制配置。使用 CIPCONTROLCFG 参数定义 CtrlCfg。
SymbolicCfg	输入	CIPSYMBOLICCFG	读取和写入符号信息。
TargetCfg	输入	CIPTARGETCFG	目标设备配置。使用 CIPTARGETCFG 参数定义 TargetCfg。
Data	输入	USINT[1..1]	读取命令存储从服务器返回的数据。写入命令缓存要发往服务器的数据。触发或重新触发 MSG 时，将清除 MSG 读取命令的 Data。
Q	输出	BOOL	从程序扫描中同步更新此说明的输出。输出 Q 无法用于重新触发该指令，因 IN 已进行沿触发。 TRUE: MSG 指令已成功完成。 FALSE：MSG 指令未完成。
Status	输出	CIPSTATUS	功能块执行状态触发或者重新触发 MSG 时，“状态”中的所有元素均会复位。 “状态”输出在 CIPSTATUS 数据类型中定义。
DataLength	输出	UINT	“读取”服务的数据字节数。对于“写入”服务，它是 0。触发或重新触发 MSG 时，MSG 读取命令的 DataLength 将复位为 0。
