FFL 和 FFU 指令时间图

以下时间图示例描述了 FFL（FIFO 加载） 和 FFU（FIFO 卸载） 指令的执行场景。

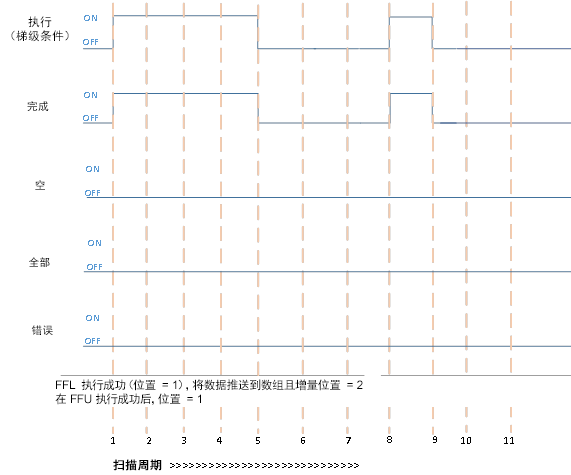

成功执行 FFL，然后成功执行 FFU

成功执行 FFL，然后成功执行 FFU
成功执行 FFL，然后成功执行 FFU
扫描周期描述
扫描周期
描述
1
在下列情况下梯级条件变为 TRUE：
  • “执行”输入位为 TRUE。
  • 将数据加载（推入）至 FIFO 堆栈。
  • “完成”输出位为 TRUE。
2，3，4
梯级条件未发生更改。
5
在下列情况下梯级条件变为 FALSE：
  • “执行”位为 FALSE。
  • “完成”输出位为 FALSE。
6，7
梯级条件未发生更改。
  • “执行”位为 FALSE。
  • “完成”输出位为 FALSE。
8
在下列情况下梯级变为 TRUE：
  • “执行”输入位为 TRUE。
  • 从 FIFO 堆栈卸载数据。
  • “完成”输出位为 TRUE。
9
梯级条件未发生更改。
  • “执行”位为 FALSE。
  • “完成”输出位为 FALSE。
10, 11
梯级条件未发生更改。

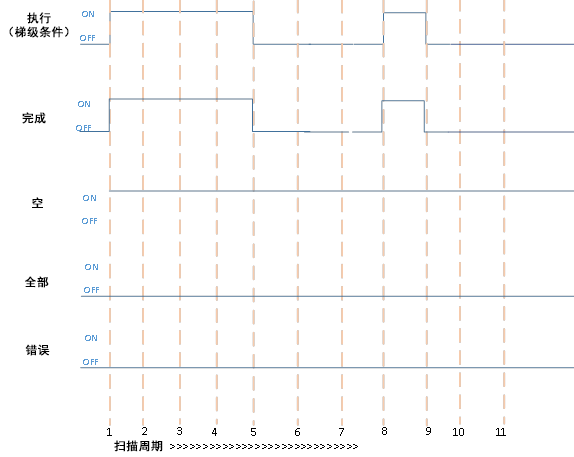

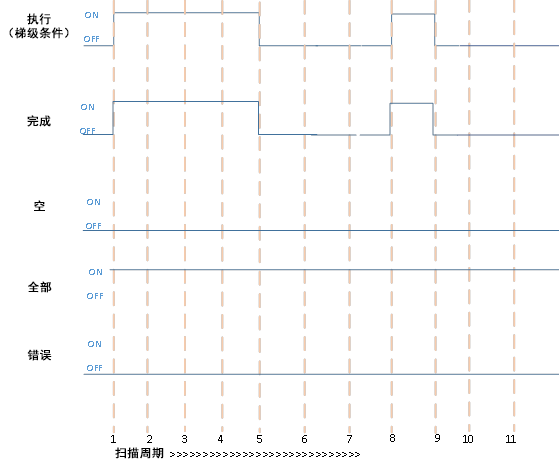

“Empty”位为 TRUE 时成功执行

“Empty”位为 TRUE 时成功执行
“Empty”位为 TRUE 时成功执行
扫描周期描述
扫描周期
描述
1
在下列情况下梯级条件变为 TRUE：
  • “执行”输入位为 TRUE。开始执行。
  • 位置为零。“Empty”位为 TRUE。
  • “完成”输出位为 TRUE。
2，3，4
梯级条件未发生更改。
5
在下列情况下梯级条件变为 FALSE：
  • “执行”位为 FALSE。
  • “Empty”位为 TRUE。
  • “完成”输出位为 FALSE。
6，7
梯级条件未发生更改。
8
在下列情况下梯级变为 TRUE：
  • “执行”输入位为 TRUE。开始执行。
  • “Empty”位为 TRUE。
  • “完成”输出位为 TRUE。
9
在下列情况下梯级条件变为 FALSE：
  • “执行”位为 FALSE。
  • “Empty”位为 TRUE。
  • “完成”输出位为 FALSE。
10, 11
梯级条件未发生更改。

“Empty”位为 TRUE 时成功执行

“Empty”位为 TRUE 时成功执行
“Empty”位为 TRUE 时成功执行
扫描周期描述
扫描周期
描述
1
在下列情况下梯级条件变为 TRUE：
  • “执行”输入位为 TRUE。开始执行。
  • 位置等于长度，Full 位为 TRUE。
  • “完成”输出位为 TRUE。
2，3，4
梯级条件未发生更改。
5
在下列情况下梯级条件变为 FALSE：
  • “执行”位为 FALSE。
  • “Full”位为 TRUE。
  • “完成”输出位为 FALSE。
6，7
梯级条件未发生更改。
8
在下列情况下梯级变为 TRUE：
  • “执行”输入位为 TRUE。开始执行。
  • “Full”位为 TRUE。
  • “完成”输出位为 TRUE。
9
在下列情况下梯级条件变为 FALSE：
  • “执行”位为 FALSE。
  • “Full”位为 TRUE。
  • “完成”输出位为 FALSE。
10, 11
梯级条件未发生更改。

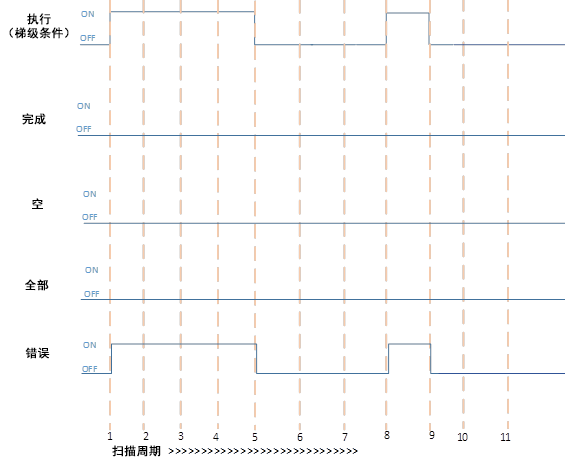

在执行 FFL 和 FFU 期间遇到错误

在执行 FFL 和 FFU 期间遇到错误
在执行 FFL 和 FFU 期间遇到错误
扫描周期描述
扫描周期
描述
1
在下列情况下梯级条件变为 TRUE：
  • “执行”输入位为 TRUE。开始执行。
  • “错误”位为 TRUE。
2，3，4
梯级条件未发生更改。
5
在下列情况下梯级条件变为 FALSE：
  • “执行”位为 FALSE。
  • Error 和 ErrorID 位为 FALSE。
6，7
梯级条件未发生更改。
8
在下列情况下梯级变为 TRUE：
  • “执行”输入位为 TRUE。开始执行。
  • “错误”位为 TRUE。
9
在下列情况下梯级条件变为 FALSE：
  • “执行”位为 FALSE。
  • Error 和 ErrorID 位为 FALSE。
10, 11
梯级条件未发生更改。
